Παραμετροποίηση LDAP σε Grandstream SIP Phones
Παρακάτω είναι η παραμετροποίηση που πρέπει να κάνετε στις συσκευές σας για να μπορείτε να τραβήξετε τα αποτελέσματα μιας LDAP αναζήτησης όταν έρχεται μια κλήση.
UCM620x / UCM6510

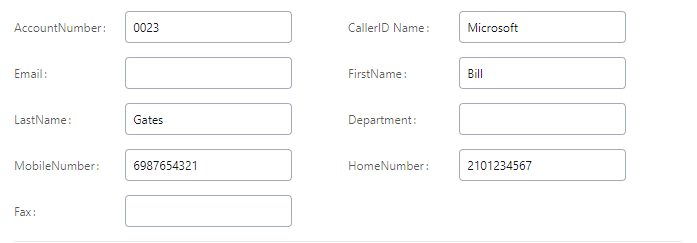

Για παράδειγμα, εάν δημιουργήσετε μία επαφή σύμφωνα με το παρακάτω screenshot στο UCM σας:
GXP / GRP / DP7xx / WP8xx Συσκευές
| Server Address |
H IP του UCM |
| Base |
Το phonebook στο οποίο θέλετε να δώσετε πρόσβαση της μορφής
ou=test,dc=pbx,dc=com |
| LDAP Number Filter |
Το/α πεδίο/α που θα πραγματοποιείται αναζήτηση σε έναν αριθμό όταν
εκτελείτε LDAP Search από την συσκευή |
| LDAP Name Filter |
Το/α πεδίο/α που θα πραγματοποιείται αναζήτηση σε ένα όνομα όταν
εκτελείτε LDAP Search από την συσκευή |
| LDAP Name Attributes |
Όλα τα πεδία που περιέχουν κείμενο ως πληροφορία και θέλουμε να εξάγονται
από αυτά πληροφορίες |
| LDAP Number Attributes |
Όλα τα πεδία που περιέχουν αριθμό ως πληροφορία και θέλουμε να εξάγονται
από αυτά πληροφορίες. |
| LDAP Display Name |
Τα πεδία που θα επιστρέφει το LDAP Search |
| LDAP Lookup |
Ενεργοποίηση του LDAP Lookup για εισερχόμενες/εξερχόμενες κλήσεις |
| Lookup Display Name |
Τα πεδία που θα επιστρέφει το LDAP Lookup |
Θα πρέπει να οριστούν τα παρακάτω στην τηλεφωνική συσκευή:
| Server Address |
LDAP_Server_IP |
| Port |
389 |
| Base |
dc=pbx,dc=com |
| LDAP Number Filter |
(|(MobileNumber=%)(HomeNumber=%)(AccountNumber=%)(Fax=%)) |
| LDAP Name Filter |
(|(FirstName=%)(LastName=%)) |
| LDAP Version |
3 |
| LDAP Name Attributes |
LastName FirstName |
| LDAP Number Attributes |
MobileNumber HomeNumber AccountNumber Fax |
| LDAP Display Name |
FirstName LastName |
| Max. Hits |
500 |
| Search Timeout |
30 |
| Sort Results |
No |
| LDAP Lookup |
Incoming Outgoing |
| Lookup Display Name |
FirstName LastName |
| Exact Match Search |
Yes |
Σε εισερχόμενες/εξερχόμενες κλήσεις από τον αριθμό 6987654321 στην οθόνη της συσκευής θα εμφανίζεται “Bill Gates”
Όταν θέλουμε να κάνουμε ένα search με τις παραπάνω ρυθμίσεις πρέπει να ψάξουμε συγκεκριμένα.
Aν θέλουμε να μπορεί να μας δείχνει όλες της επαφές μας πρέπει να ορίσω τα παρακάτω:
| Server Address |
LDAP_Server_IP |
| Port |
389 |
| Base |
dc=pbx,dc=com |
| LDAP Number Filter |
(|(MobileNumber=*)(HomeNumber=*)(AccountNumber=*)(Fax=*)) |
| LDAP Name Filter |
(|(FirstName=*)(LastName=*)) |
| LDAP Version |
3 |
| LDAP Name Attributes |
LastName FirstName |
| LDAP Number Attributes |
MobileNumber HomeNumber AccountNumber Fax |
| LDAP Display Name |
FirstName LastName |
| Max. Hits |
500 |
| Search Timeout |
30 |
| Sort Results |
No |
| LDAP Lookup |
Incoming Outgoing |
| Lookup Display Name |
FirstName LastName |
| Exact Match Search |
Yes |
Έτσι μπορούμε να κάνουμε search με οποιοδήποτε αριθμό η γράμμα και θα μας εμφανίσει όλο τον LDAP phone book
Σε περίπτωση που δεν επιθυμείτε να να κάνετε αναζήτησε σε όλα τα LDAP phonebooks αλλά επιθυμείτε να γίνετε η αναζήτησε σε συγκεκριμένο Phonebook, για παραδειγμα δημιουργήσατε ένα phonebooκ στο UCM που να ονομάζεται main θα πρέπει να βάλετε τα παρακάτω στοιχεία
| Server Address |
LDAP_Server_IP |
| Port |
389 |
| Base |
ou=main,dc=pbx,dc=com |
| LDAP Number Filter |
(|(MobileNumber=%)(HomeNumber=%)(AccountNumber=%)(Fax=%)) |
| LDAP Name Filter |
(|(FirstName=%)(LastName=%)) |
| LDAP Version |
3 |
| LDAP Name Attributes |
LastName FirstName |
| LDAP Number Attributes |
MobileNumber HomeNumber AccountNumber Fax |
| LDAP Display Name |
FirstName LastName |
| Max. Hits |
500 |
| Search Timeout |
30 |
| Sort Results |
No |
| LDAP Lookup |
Incoming Outgoing |
| Lookup Display Name |
FirstName LastName |
| Exact Match Search |
Yes |
Αντίστοιχα ισχύουν οι και οι ρυθμίσεις ώστε να εμφανίζονται όλες οι επαφές του phonebook αντίστοιχα απλά αλλάζετε το % σε * όπως στο προηγούμενο παράδειγμα.
UCM630x

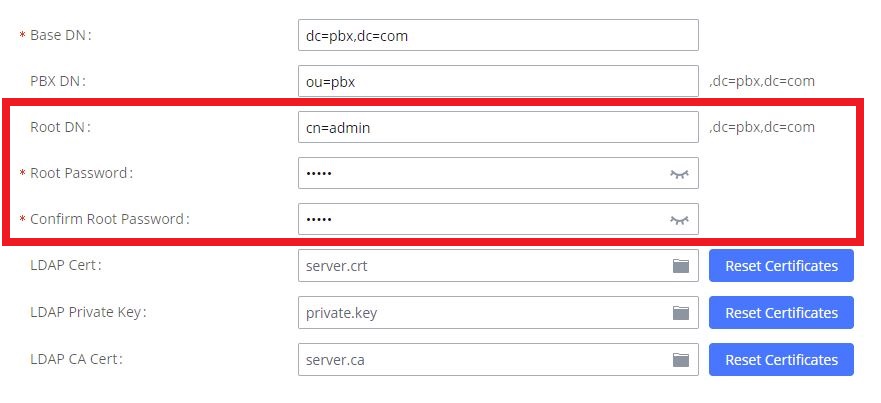

Καθώς το νέο UCM απαιτούν authenticaiton στο query του LDAP πρέπει να κάνετε την εξής επιπλέον παραμετροποίηση στο κέντρο ώστε να βάλετε username και password:
GXP / GRP / DP7xx / WP8xx Συσκευές
Θα πρέπει να οριστούν τα παρακάτω στην τηλεφωνική συσκευή:
| Server Address | LDAP_Server_IP |
| Port | 389 |
| Base | dc=pbx,dc=com |
Username | cn=admin,dc=pbx,dc=com |
Password | password που ορίσατε |
| LDAP Number Filter | (|(MobileNumber=%)(HomeNumber=%)(AccountNumber=%)(Fax=%)) |
| LDAP Name Filter | (|(FirstName=%)(LastName=%)) |
| LDAP Version | 3 |
| LDAP Name Attributes | LastName FirstName |
| LDAP Number Attributes | MobileNumber HomeNumber AccountNumber Fax |
| LDAP Display Name | FirstName LastName |
| Max. Hits | 500 |
| Search Timeout | 30 |
| Sort Results | No |
| LDAP Lookup | Incoming Outgoing |
| Lookup Display Name | FirstName LastName |
| Exact Match Search | Yes |
Σε εισερχόμενες/εξερχόμενες κλήσεις από τον αριθμό 6987654321 στην οθόνη της συσκευής θα εμφανίζεται “Bill Gates”
Όταν θέλουμε να κάνουμε ένα search με τις παραπάνω ρυθμίσεις πρέπει να ψάξουμε συγκεκριμένα.
Aν θέλουμε να μπορεί να μας δείχνει όλες της επαφές μας πρέπει να ορίσω τα παρακάτω:
| Server Address | LDAP_Server_IP |
| Port | 389 |
| Base | dc=pbx,dc=com |
| Username | cn=admin,dc=pbx,dc=com |
Password | password που ορίσατε |
| LDAP Number Filter | (|(MobileNumber=*)(HomeNumber=*)(AccountNumber=*)(Fax=*)) |
| LDAP Name Filter | (|(FirstName=*)(LastName=*)) |
| LDAP Version | 3 |
| LDAP Name Attributes | LastName FirstName |
| LDAP Number Attributes | MobileNumber HomeNumber AccountNumber Fax |
| LDAP Display Name | FirstName LastName |
| Max. Hits | 500 |
| Search Timeout | 30 |
| Sort Results | No |
| LDAP Lookup | Incoming Outgoing |
| Lookup Display Name | FirstName LastName |
| Exact Match Search | Yes |
Έτσι μπορούμε να κάνουμε search με οποιοδήποτε αριθμό η γράμμα και θα μας εμφανίσει όλο τον LDAP phone book
Σε περίπτωση που δεν επιθυμείτε να να κάνετε αναζήτησε σε όλα τα LDAP phonebooks αλλά επιθυμείτε να γίνετε η αναζήτησε σε συγκεκριμένο Phonebook, για παραδειγμα δημιουργήσατε ένα phonebooκ στο UCM που να ονομάζεται main θα πρέπει να βάλετε τα παρακάτω στοιχεία
| Server Address | LDAP_Server_IP |
| Port | 389 |
| Base | ou=main,dc=pbx,dc=com |
Username | cn=admin,dc=pbx,dc=com |
Password | password που ορίσατε |
| LDAP Number Filter | (|(MobileNumber=%)(HomeNumber=%)(AccountNumber=%)(Fax=%)) |
| LDAP Name Filter | (|(FirstName=%)(LastName=%)) |
| LDAP Version | 3 |
| LDAP Name Attributes | LastName FirstName |
| LDAP Number Attributes | MobileNumber HomeNumber AccountNumber Fax |
| LDAP Display Name | FirstName LastName |
| Max. Hits | 500 |
| Search Timeout | 30 |
| Sort Results | No |
| LDAP Lookup | Incoming Outgoing |
| Lookup Display Name | FirstName LastName |
| Exact Match Search | Yes |
Περιορισμοί LDAP
1) Το LDAP feature υποστηρίζει μέχρι 20000 contacts. Παρόλα αυτά το UCM μπορεί να απαντήσει σε query από clients μέχρι 3000 contacs
2) Για UCM62xx/6510 περίπου στις 5000 contacts το UCM θα χρησιμοποιεί περίπου το 80% της μνήμης του κάτι που θα μειώσει την απόδοση του κέντρου και μπορεί να οδηγήσει σε crash ή κολλήματα του κέντρου σας.
