Παραμετροποίηση Beronet με UCM Series PBX
Παρακάτω μπορείτε να δείτε την διαδικασία που είναι απαραίτητη για την διασύνδεση μεταξύ Beronet Gateway και UCM.
Beronet Wiki / Downloads
UCM Wiki / Firmware
Στο παρακάτω παράδειγμα έχουμε ένα Beronet Gateway με 2S0 και 2FXS αλλά θα χρησιμοποιήσουμε μόνο το 1S0.
Οι συσκευές είναι στα τελευταία firmware που είναι διαθέσιμα. Προσοχή στην παρακάτω λίστα των firmware περιλαμβάνονται και beta εκδόσεις των firmware αλλά σε παραγωγικό περιβάλλον θα βάζετε πάντα το stable release του κατασκευαστή. Το beta μόνο ύστερα από συνεννόηση με τον κατασκευαστή.
Beronet (20.06 / 21.03 / 23.01 )
UCM620x - UCM6510 (1.0.20.49)
UCM630x/A (1.0.5.x - 1.0.25.7)
ΠΡΟΣΟΧΗ: Για να μπορέσετε να παραμετροποιήσετε και να βλέπετε όλες τις ρυθμίσεις που θα βρείτε σε αυτό το guide είναι απαραίτητο να έχετε ενεργοποιημένη την ρύθμιση "advanced" καθώς εναλλακτικά θα βλέπετε λιγότερα menu. Ακριβώς στο παρακάτω screenshot στο βήμα 1 φαίνετε η ενεργοποίηση του "advanced"
***ΣΗΜΑΝΤΙΚΟ*** αν αντιμετωπίζετε ζήτημα εμφάνισης λάθους αριθμού στις εξερχόμενες σας αν χρησιμοποιείτε πολλαπλούς αριθμούς μεταβείτε στο τέλος του Guide που εξηγούμε την αλλαγή της ρύθμισης για το oad (Caller ID)

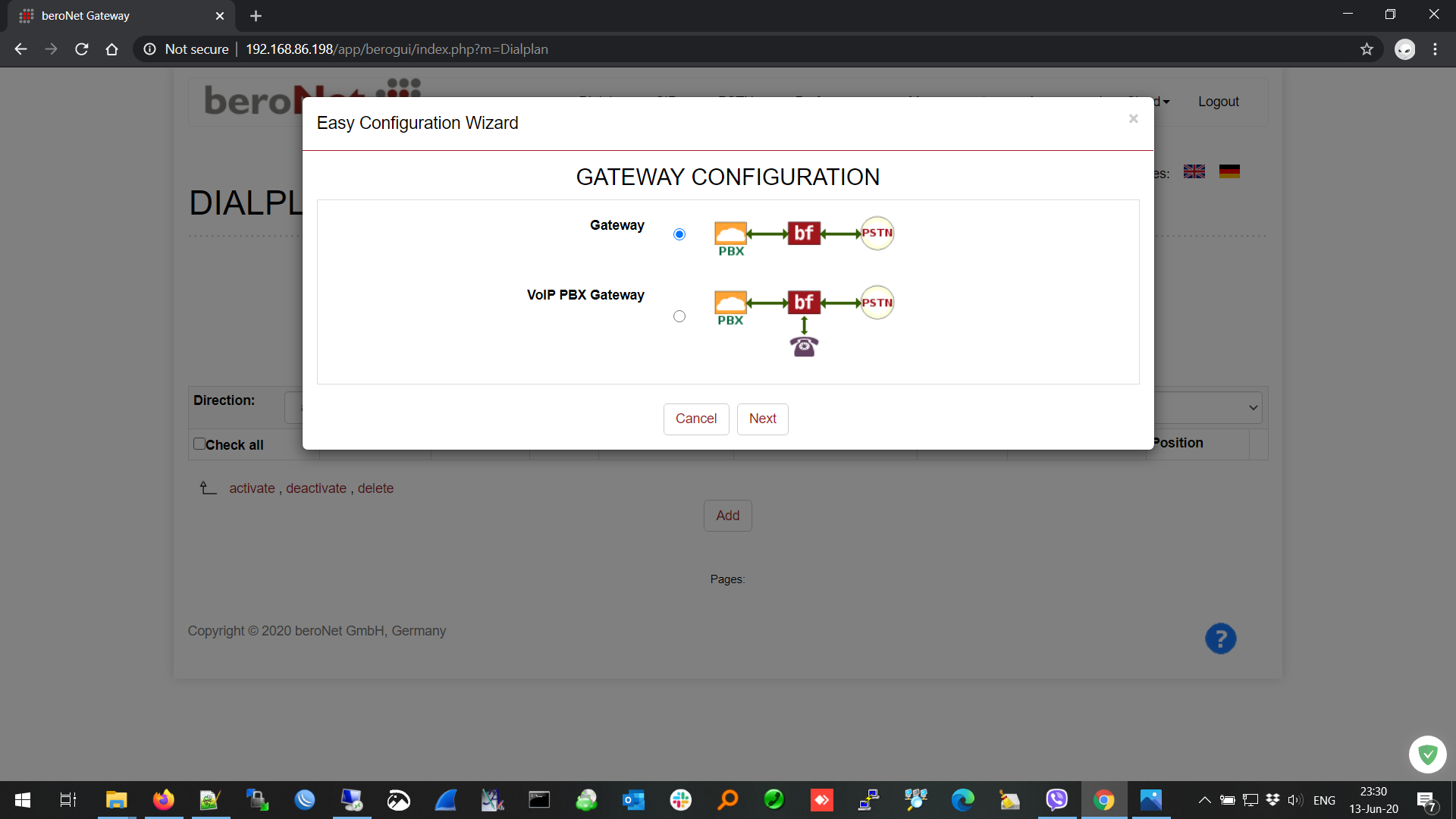

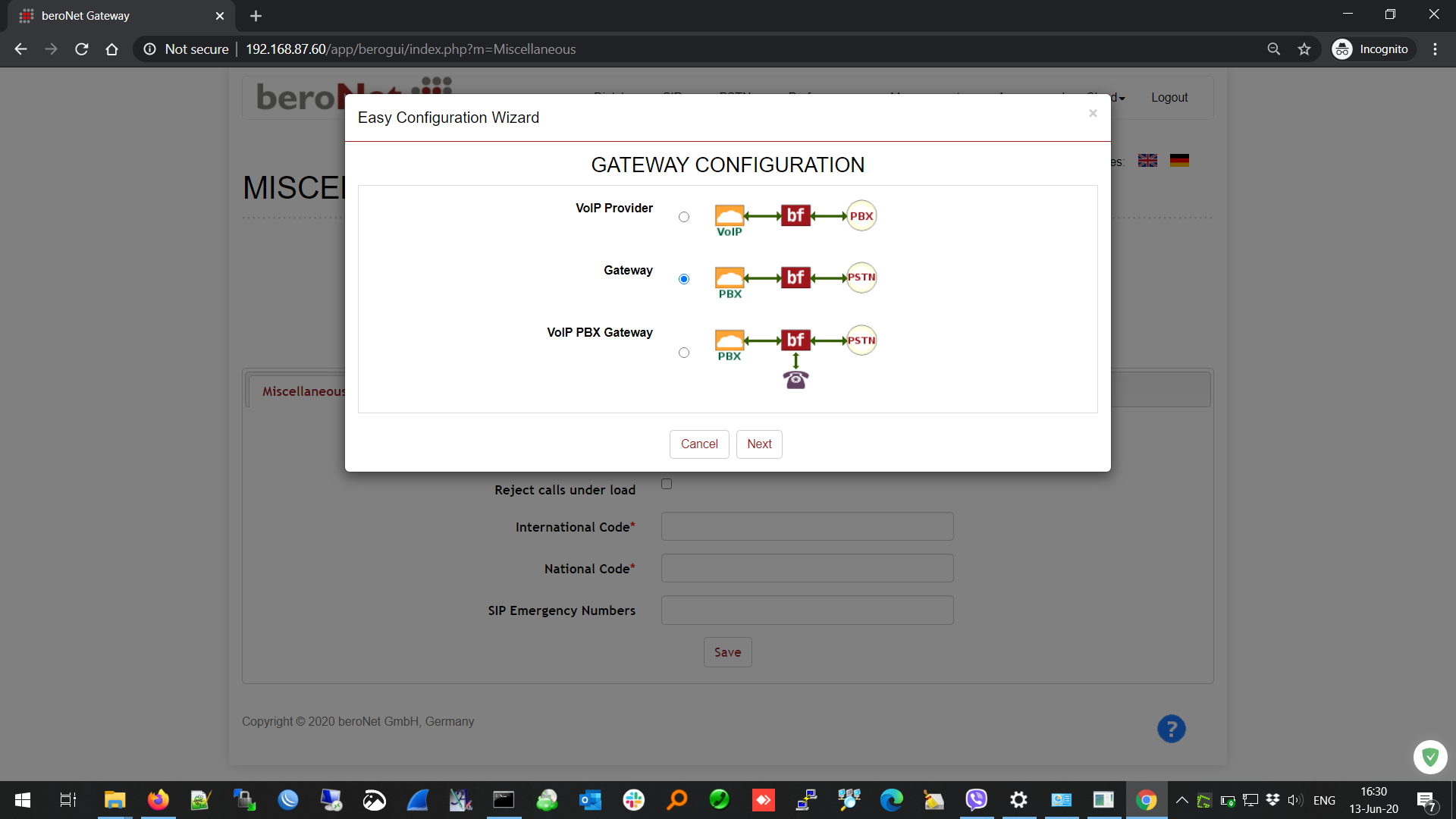

Αφού

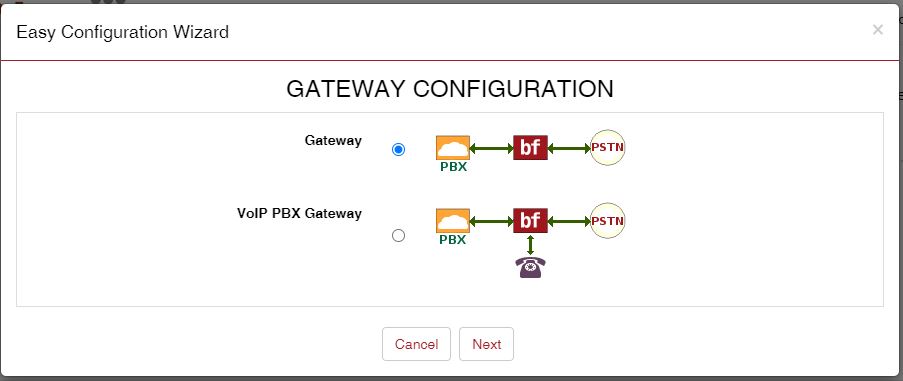

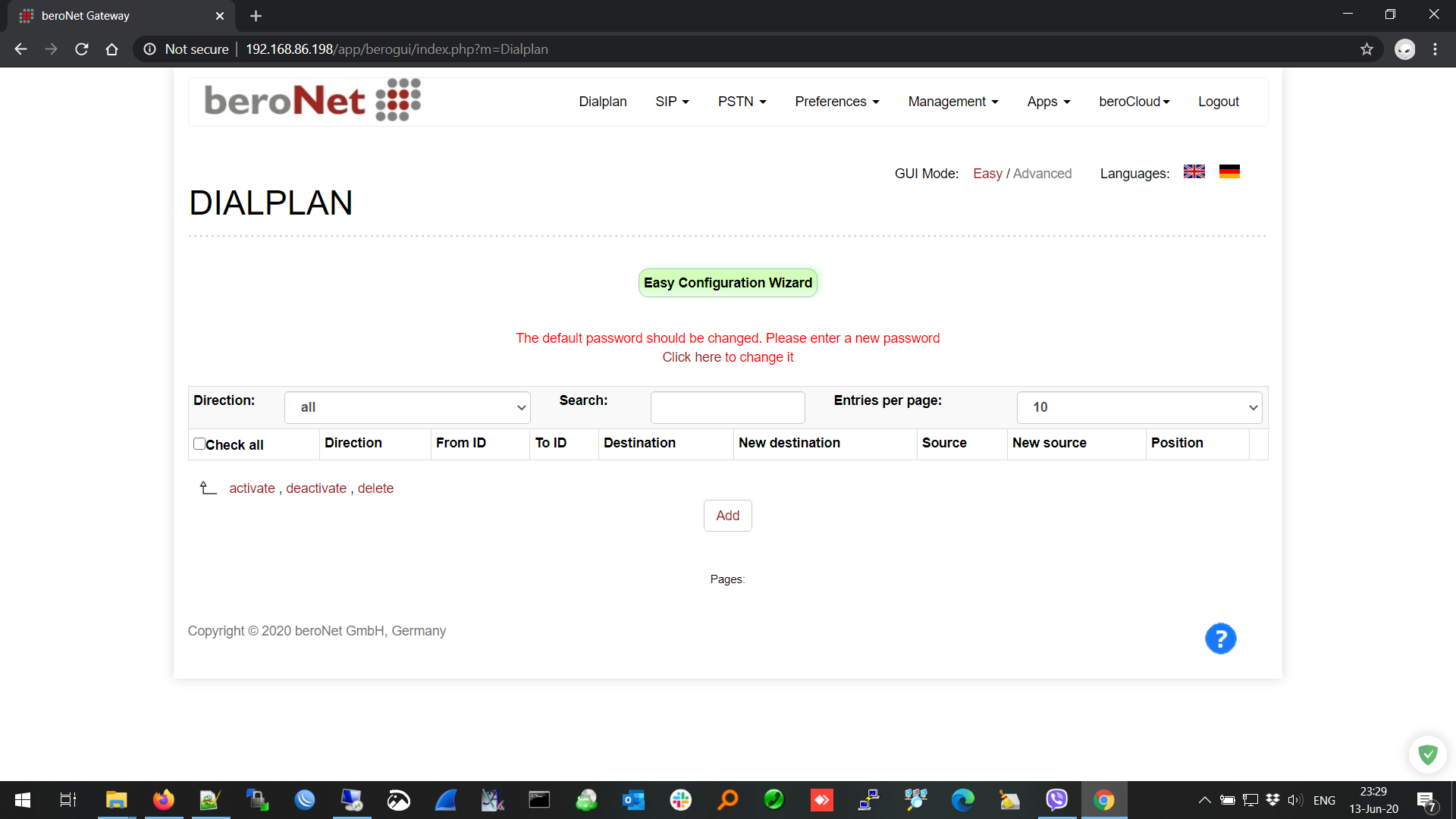

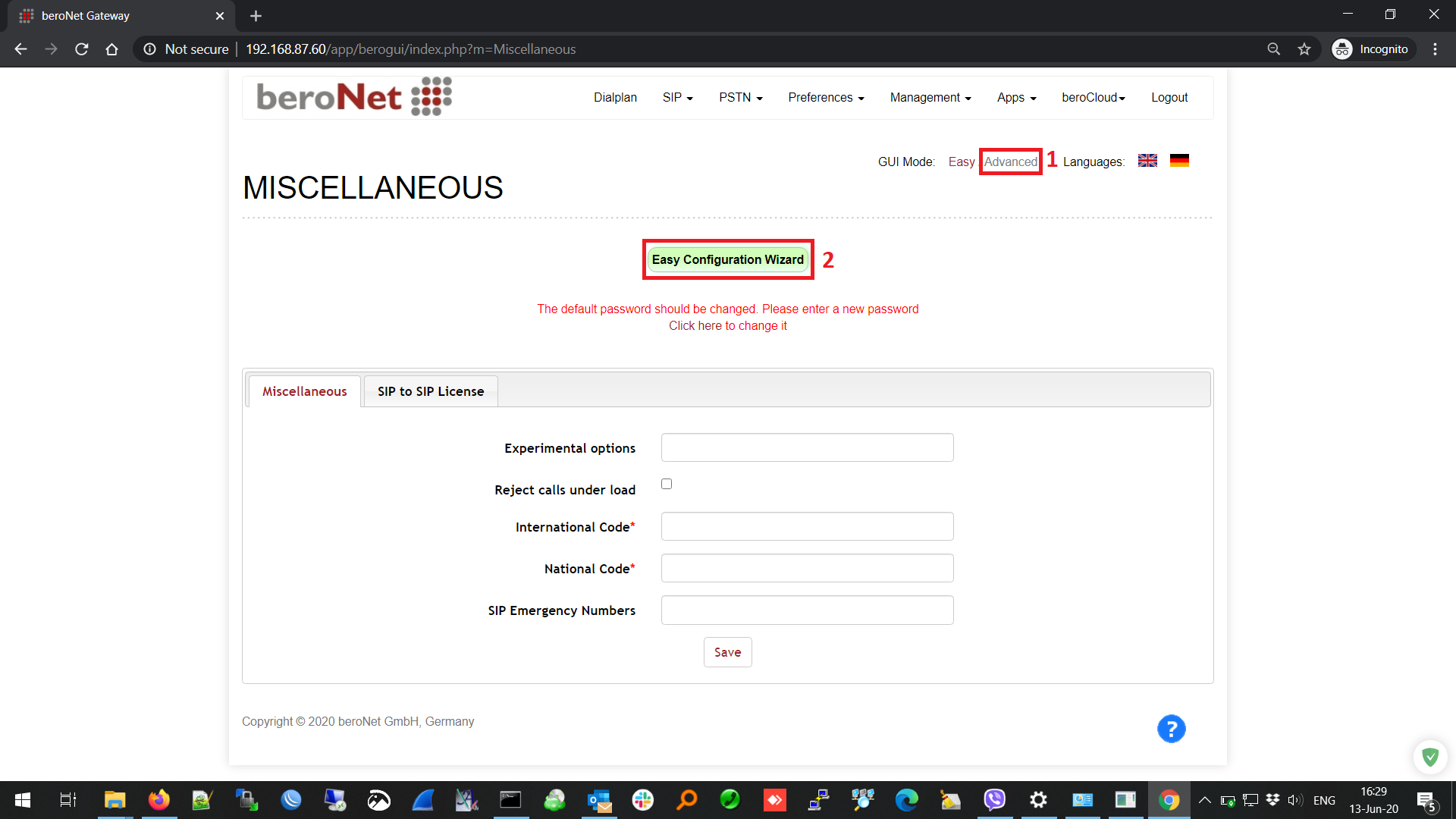

αποκτήσετε πρόσβαση στο web interface του beronet (credentials:
admin/admin) θα πρέπει να ενεργοποιήσετε την επιλογή advanced και ύστερα
να πατήσετε το κουμπί "Easy Configuration Wizard". Σε περίπτωση που δεν
εμφανίζεται το κουμπί μπορείτε να ξεκινήσετε το Wizard από το menu του
Beronet Management > Reboot/Reset και να πατήσετε το κουμπί Wizard.
Για
να βρείτε την ip του beronet μπορείτε να χρησιμοποιήσετε το εργαλείο
bfdetect που βρίσκετε στα παραπάνω links για το beronet.
Αφού
αποκτήσετε πρόσβαση στο web interface του beronet (credentials:
admin/admin) θα πρέπει να ενεργοποιήσετε την επιλογή advanced και ύστερα
να πατήσετε το κουμπί "Easy Configuration Wizard". Σε περίπτωση που δεν
εμφανίζεται το κουμπί μπορείτε να ξεκινήσετε το Wizard από το menu του
Beronet Management > Reboot/Reset και να πατήσετε το κουμπί Wizard.

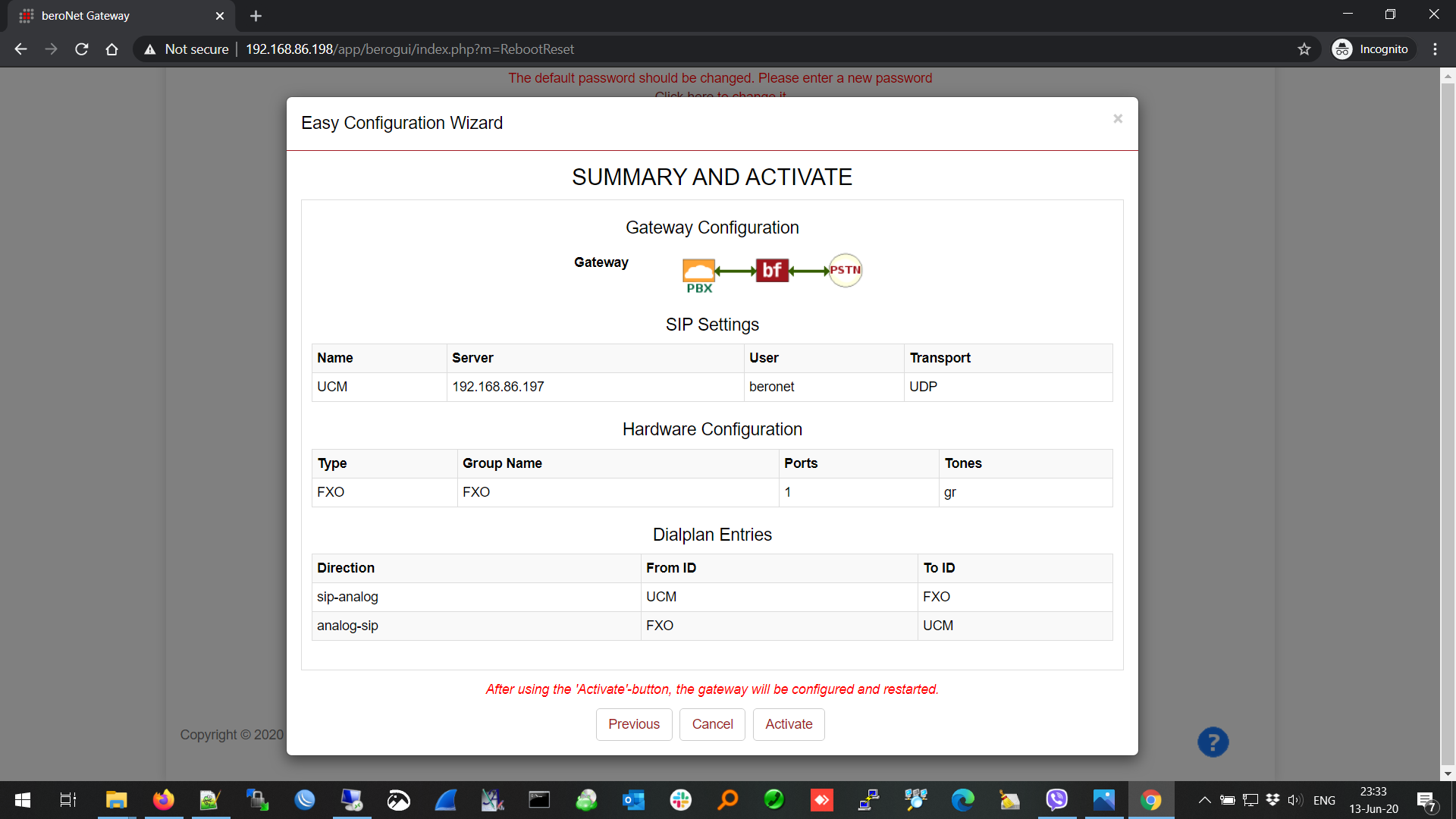

Τέλος πατήστε save και apply και είστε έτοιμοι για την διαχείριση των κλήσεων που προέρχονται από το Beronet.

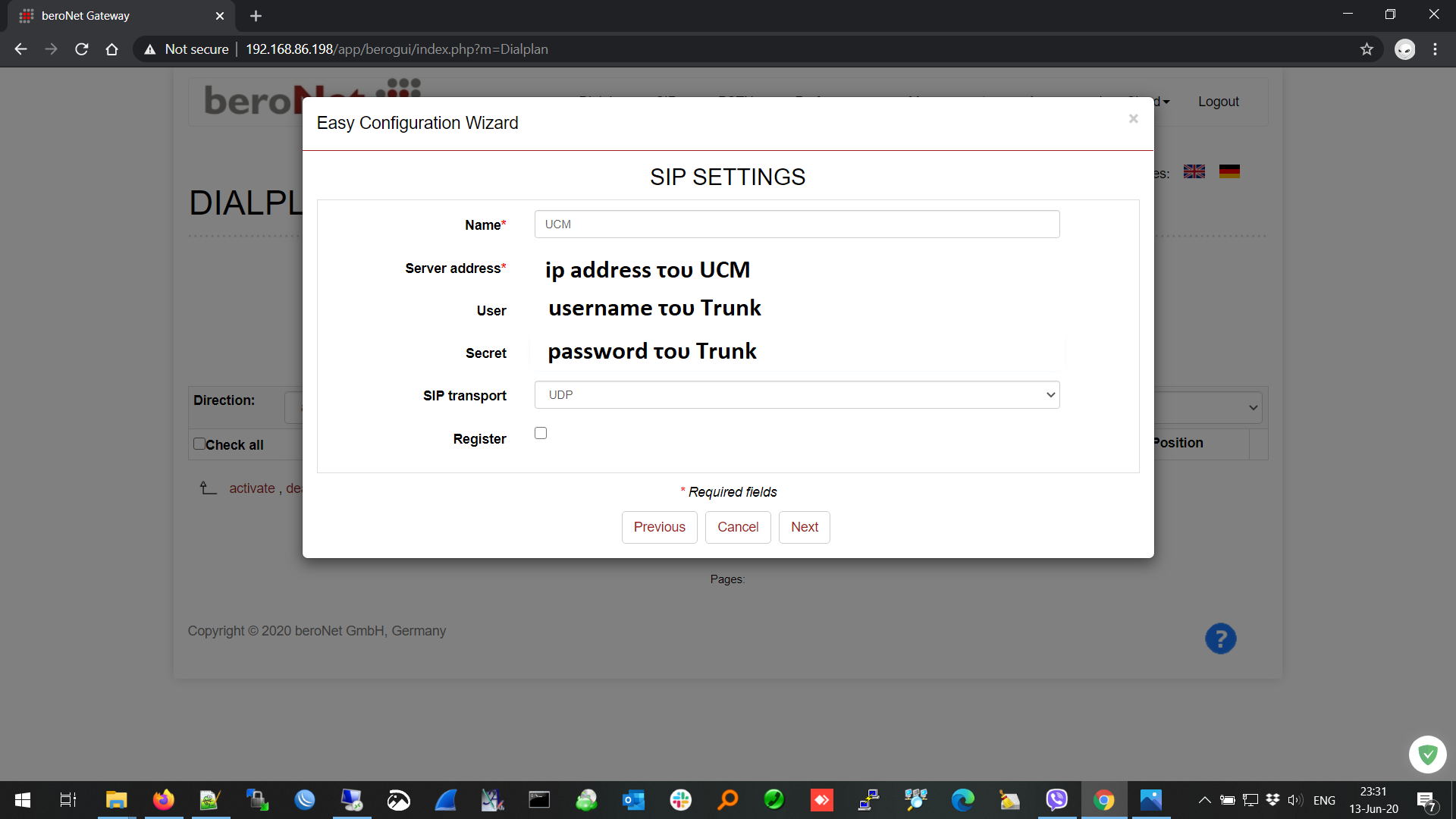

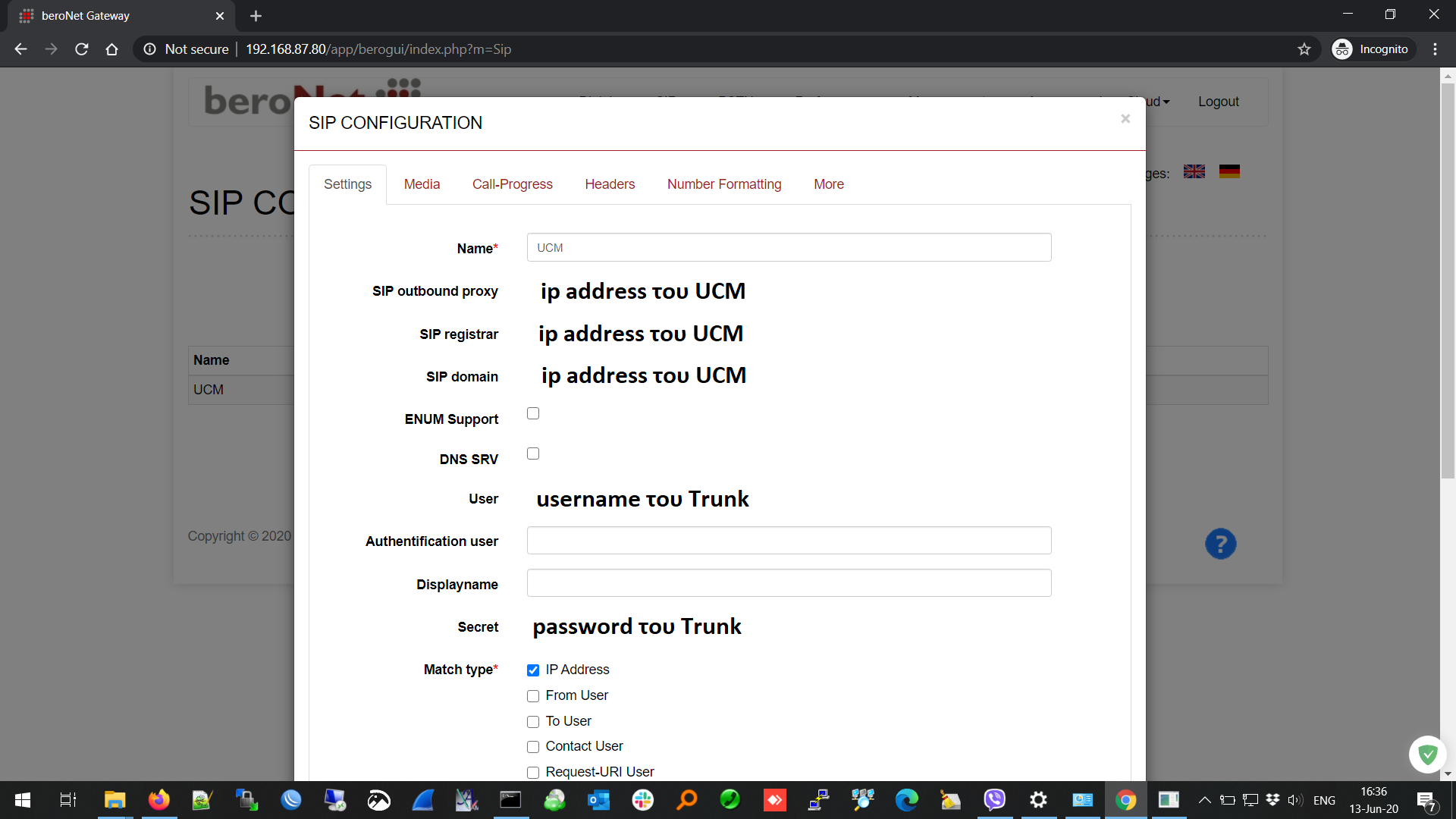

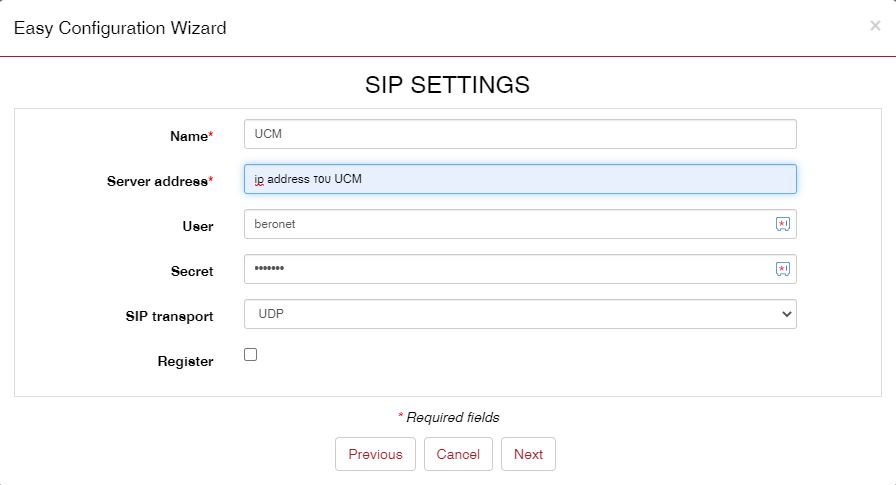

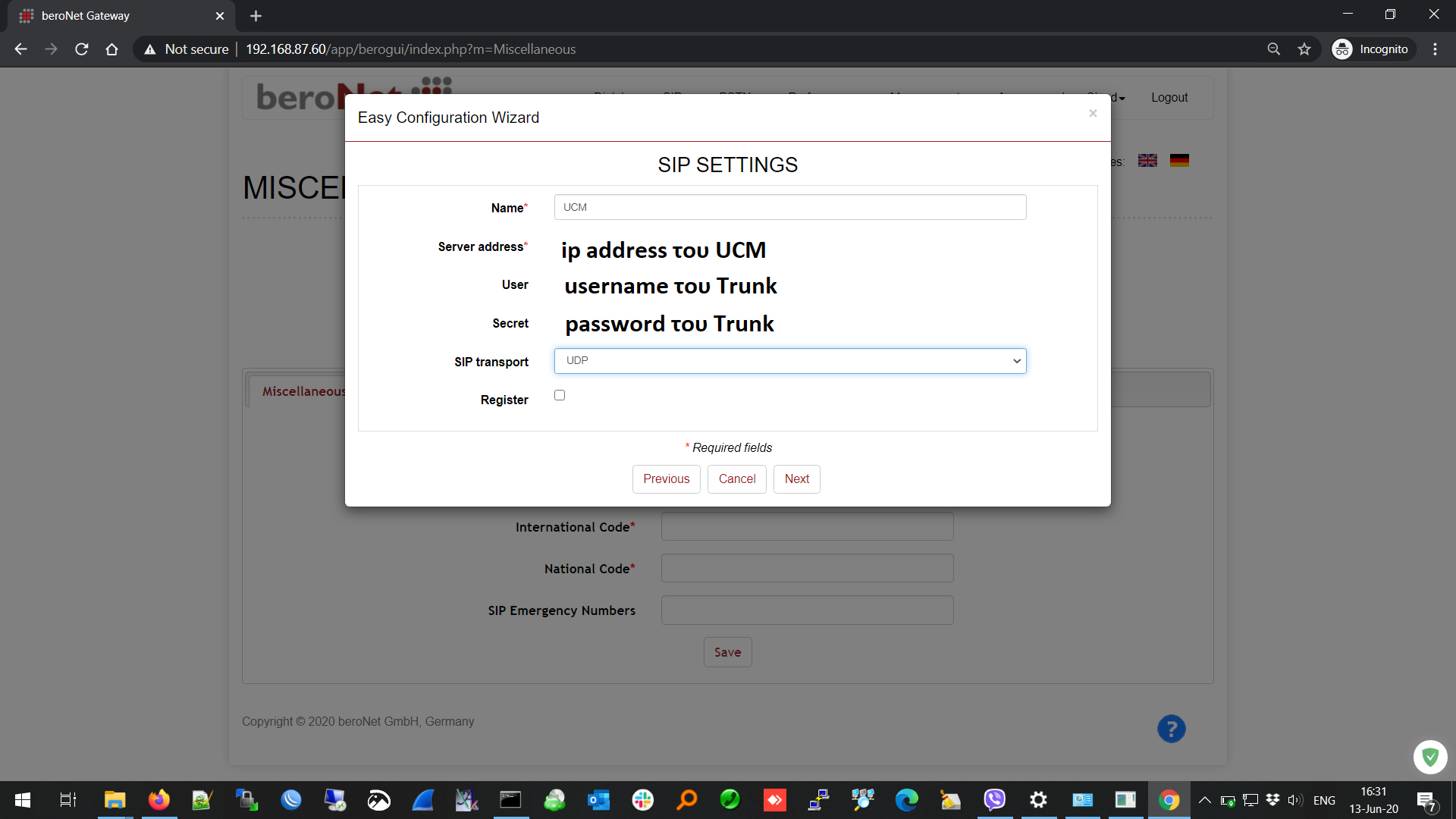

To
username και password αφορούν username/password τα οποία θα περάσετε
και στο UCM όταν θα έρθει η στιγμή για να δημιουργηθεί και το Trunk από
το UCM

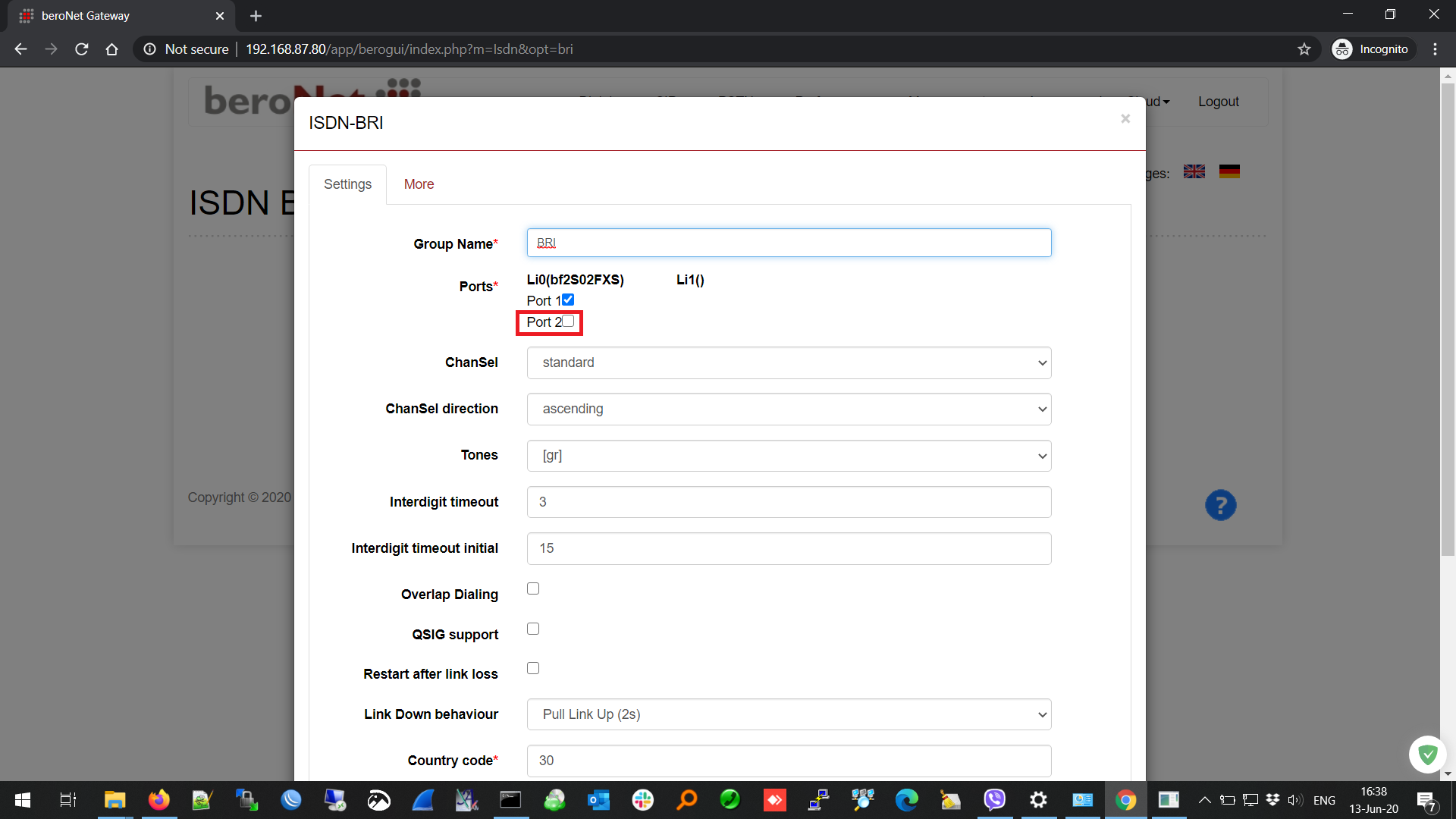

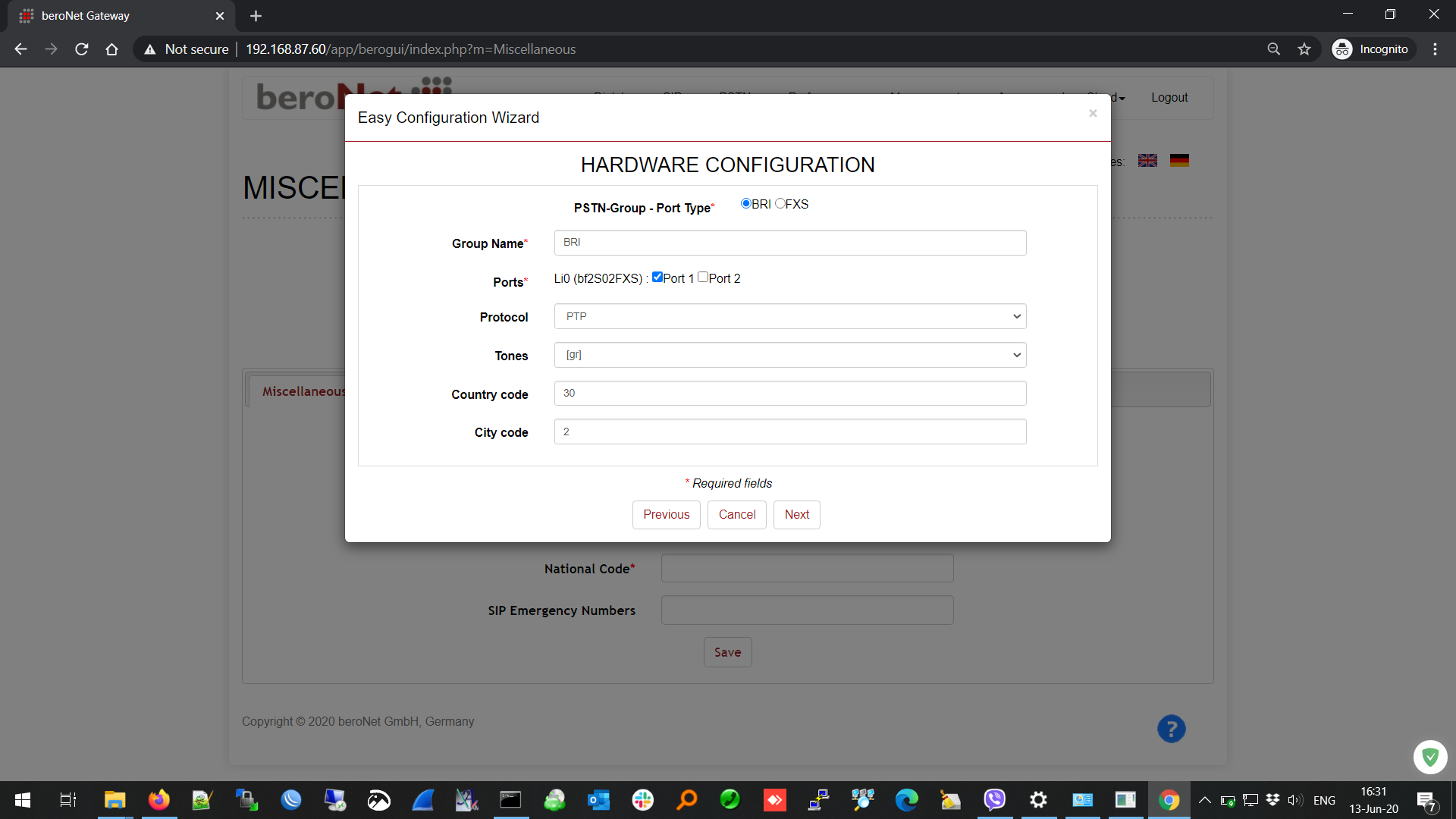

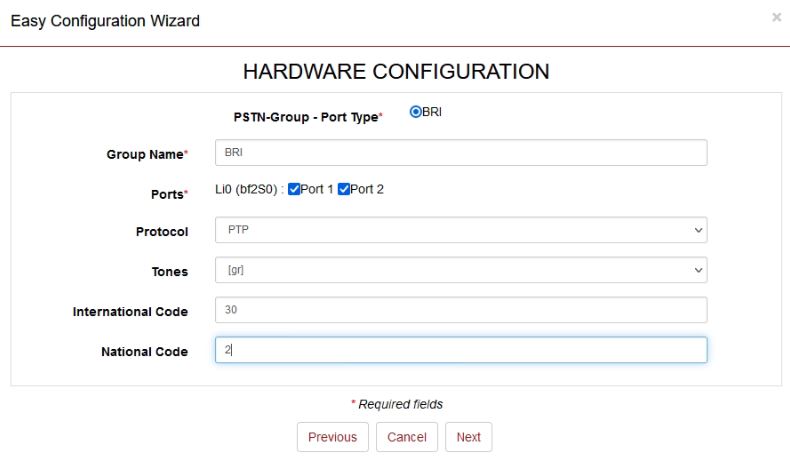

Παρακάτω
έχουμε το configuration για τις BRI πόρτες. Εδώ θα χρησιμοποιήσουμε την
πόρτα 1 η οποία μπορει να συνδεθεί είτε σε ISDN NT είτε σε Router
παρόχου με έξοδο BRI.

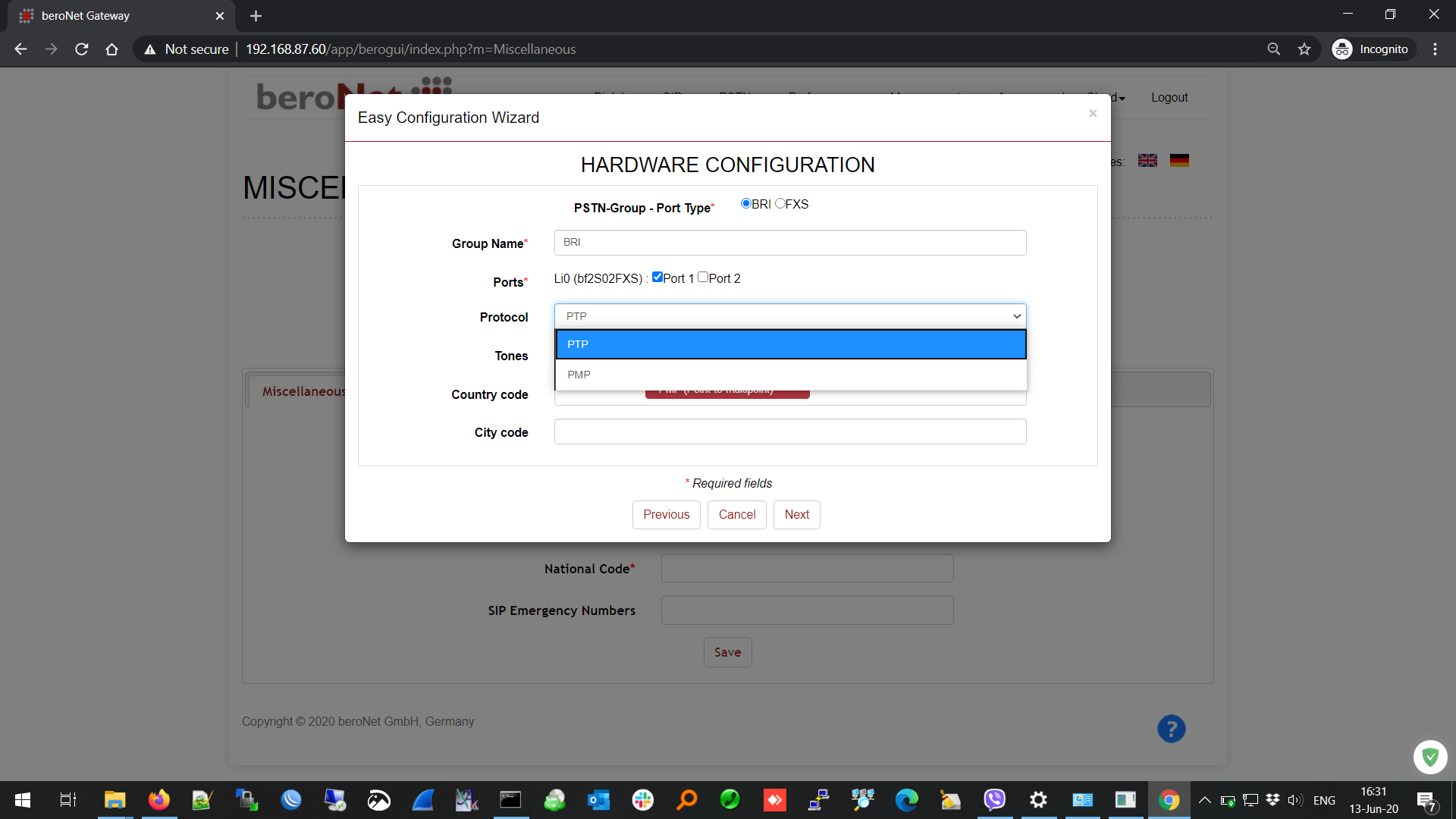

Παρακάτω βλέπουμε ότι
υπάρχει και η επιλογή στο Protocol για PTP (Point to Point) και PMP
(Point to Multi Point). Επικοινωνήστε με τον πάροχό σας για τη ρύθμιση
αυτή.
Στα νεότερα firmware 21.02.01 η παραπάνω ρύθμιση για Country Code και City Code έχει αλλαχτεί και θα την δείτε όπως φαίνετε παρακάτω , οποίο όμως δεν αλλάζει την χρήση τους

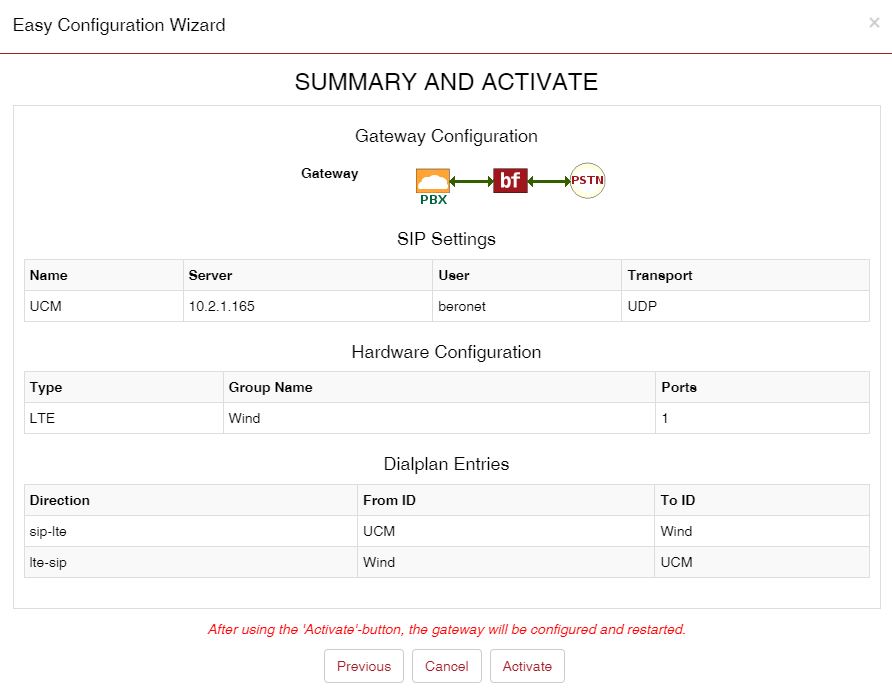

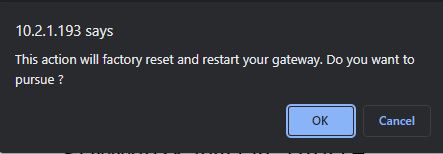

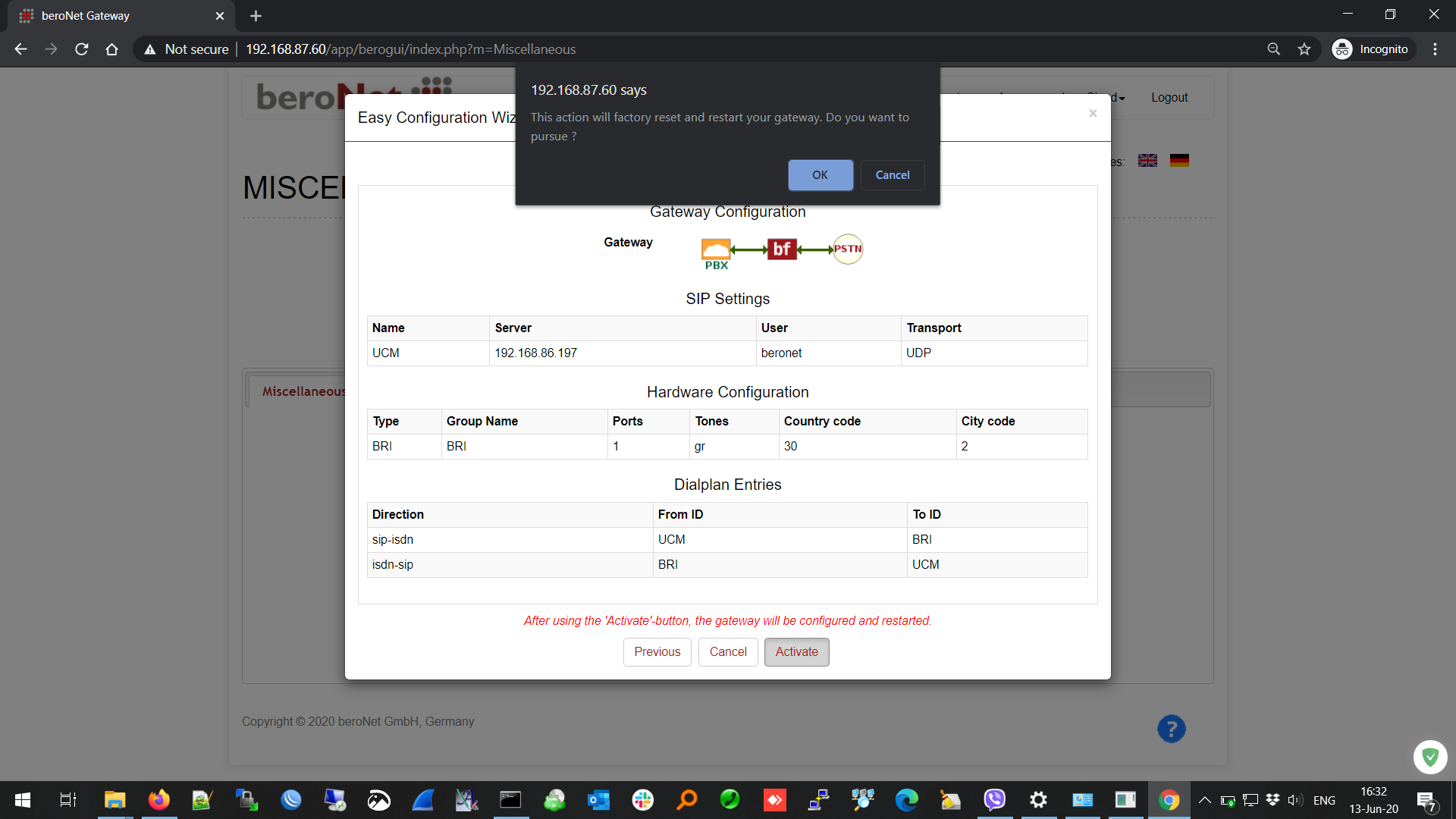

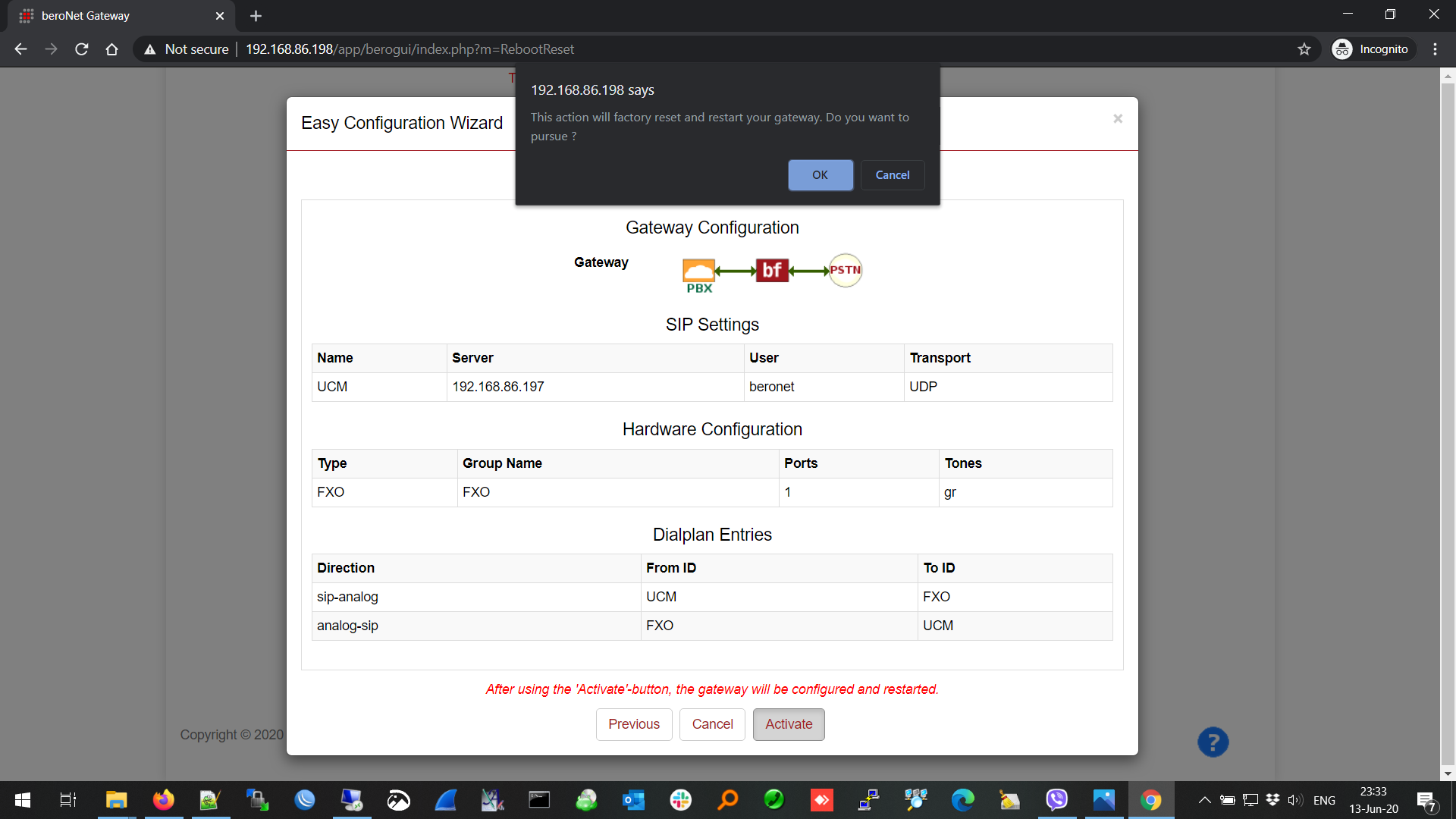

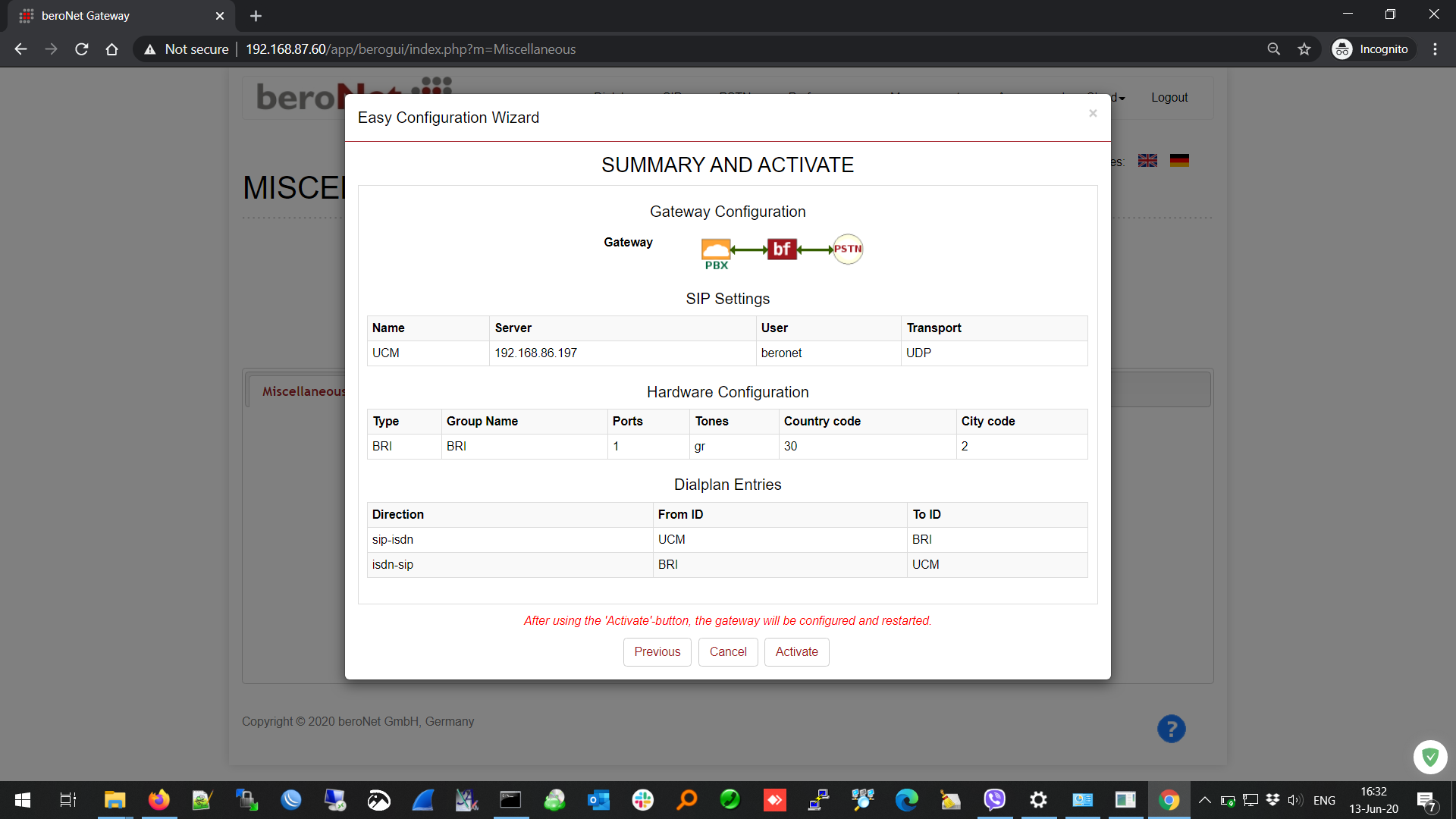

Αφού πατήσετε activate θα ζητηθεί να γίνει factory reset και θα γίνει reset το gateway.

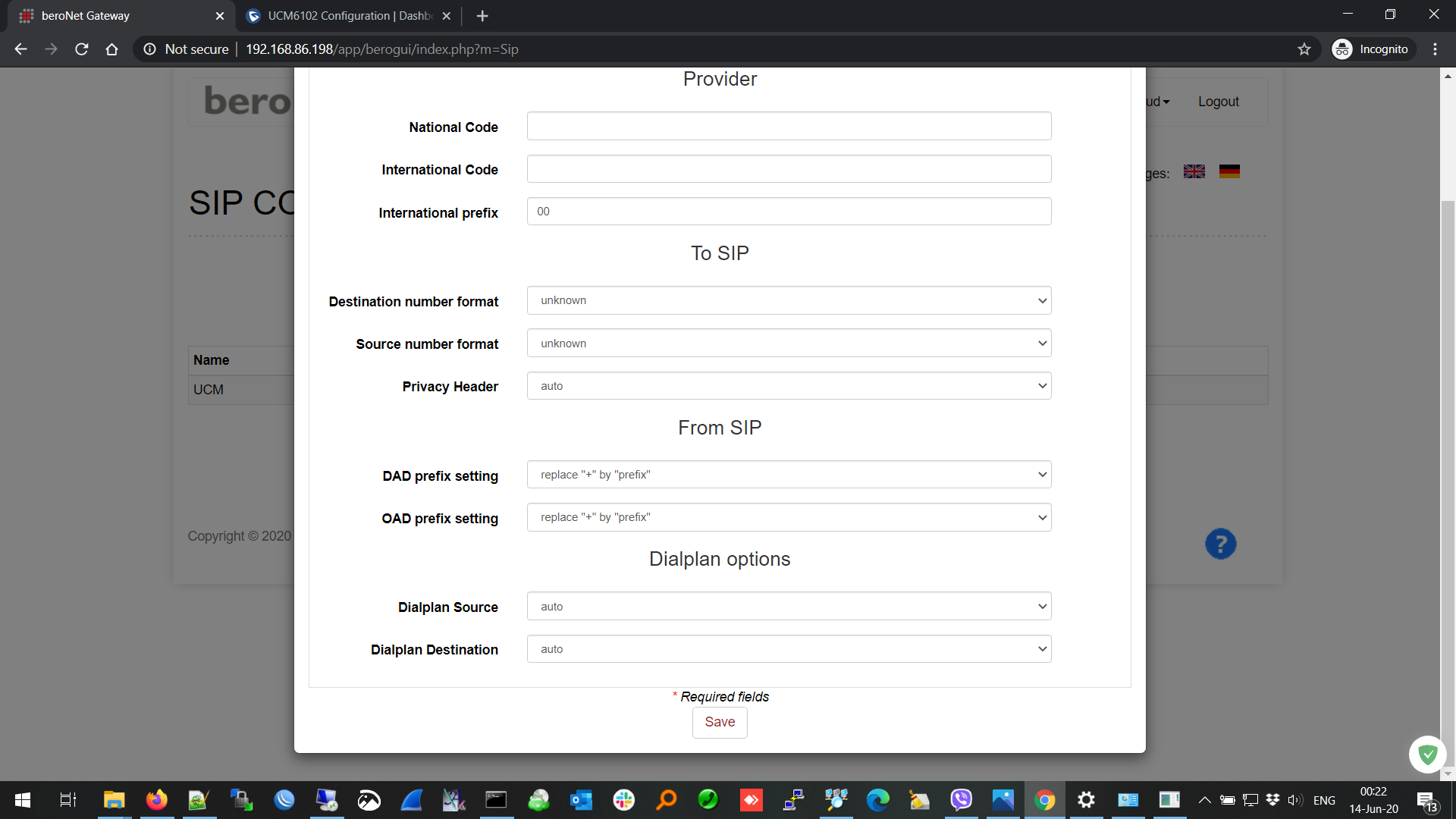

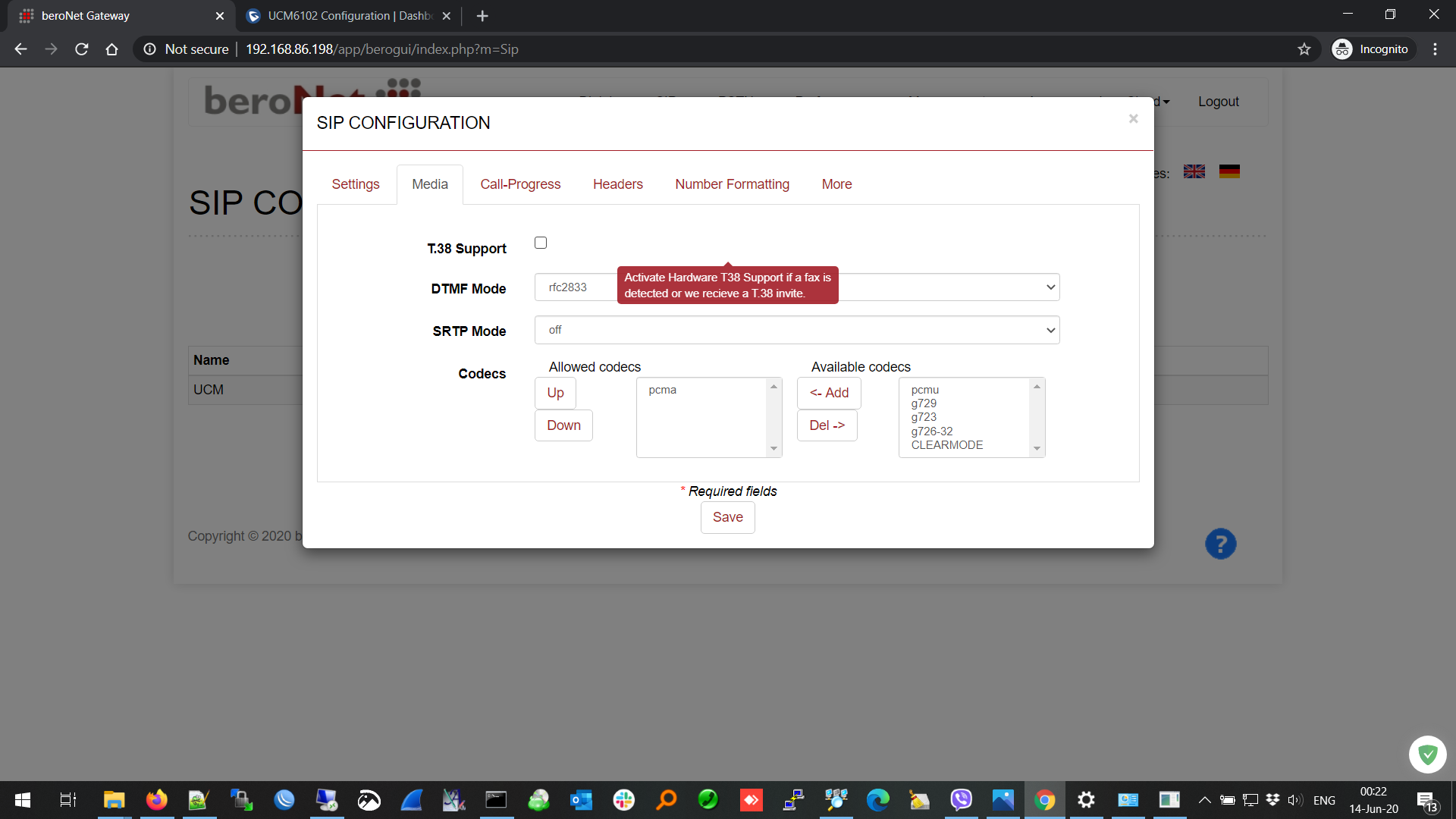

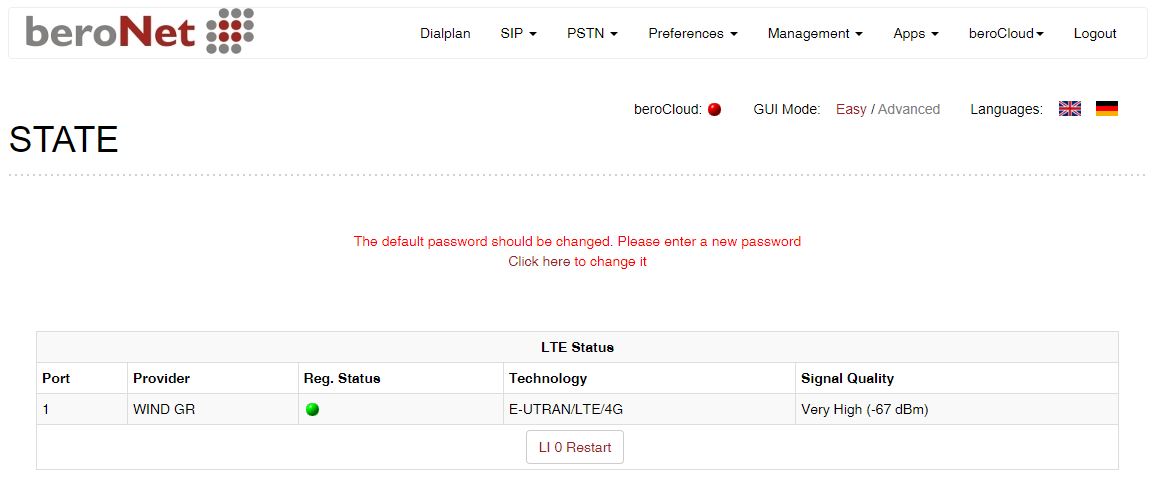

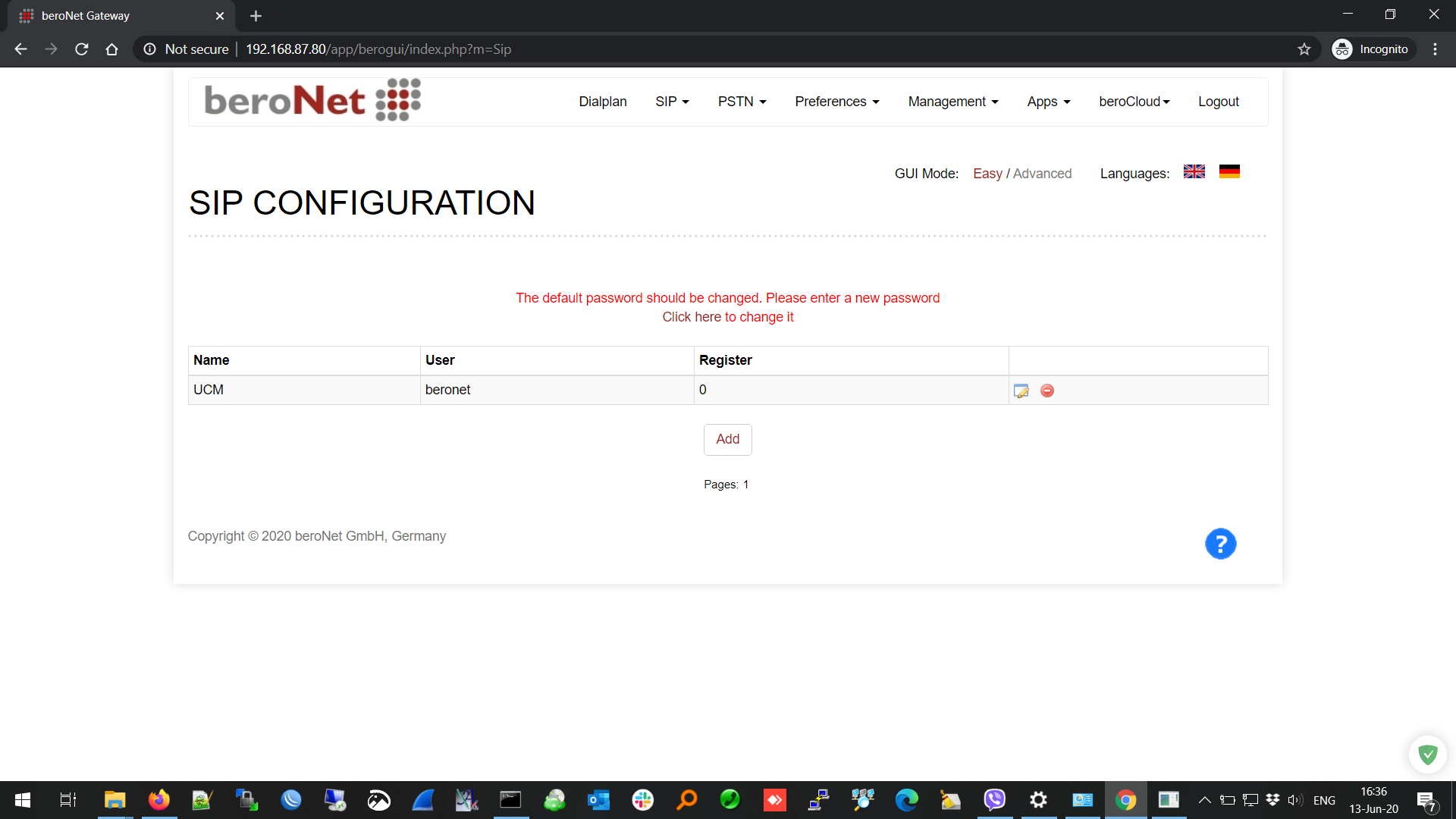

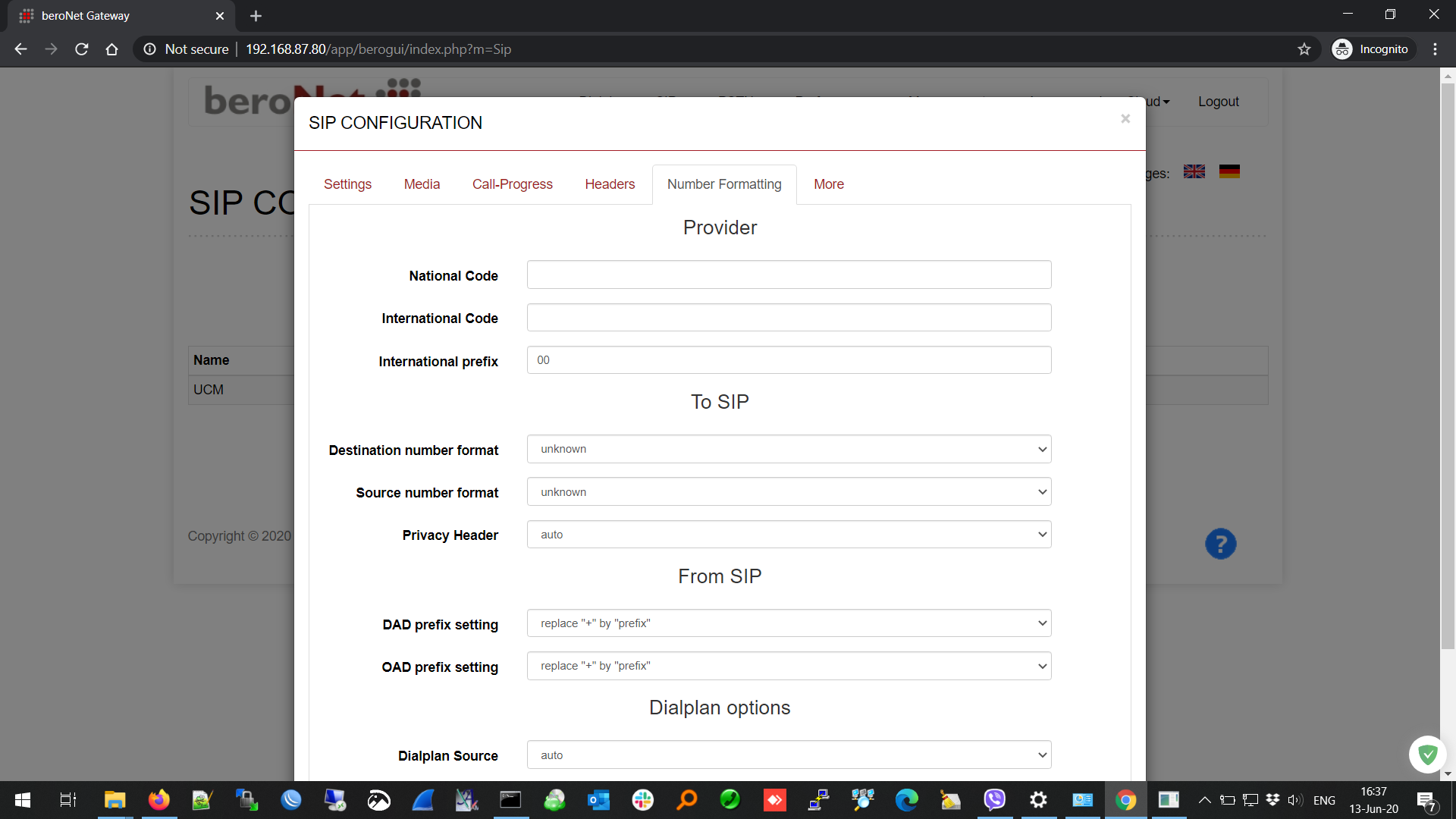

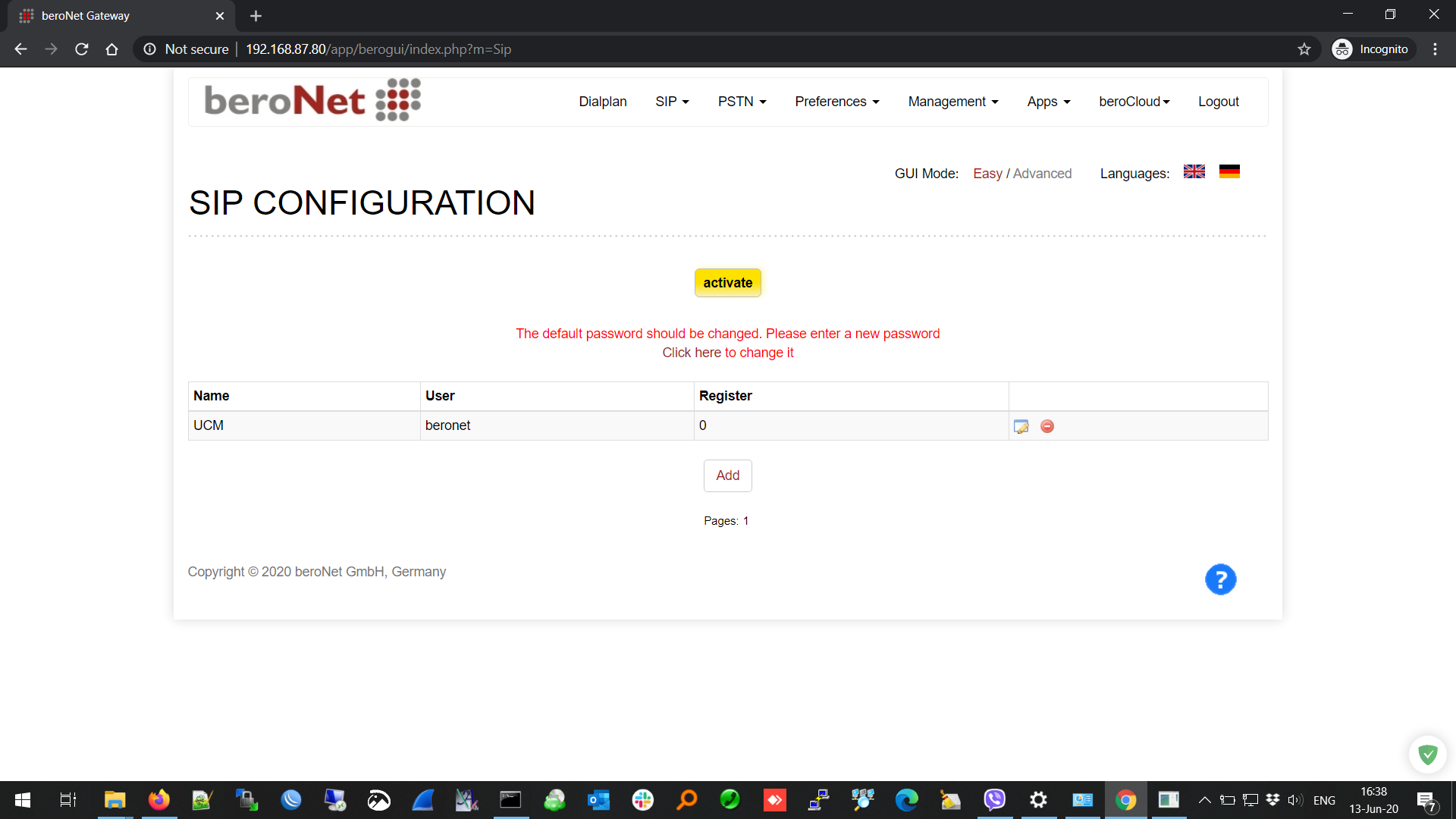

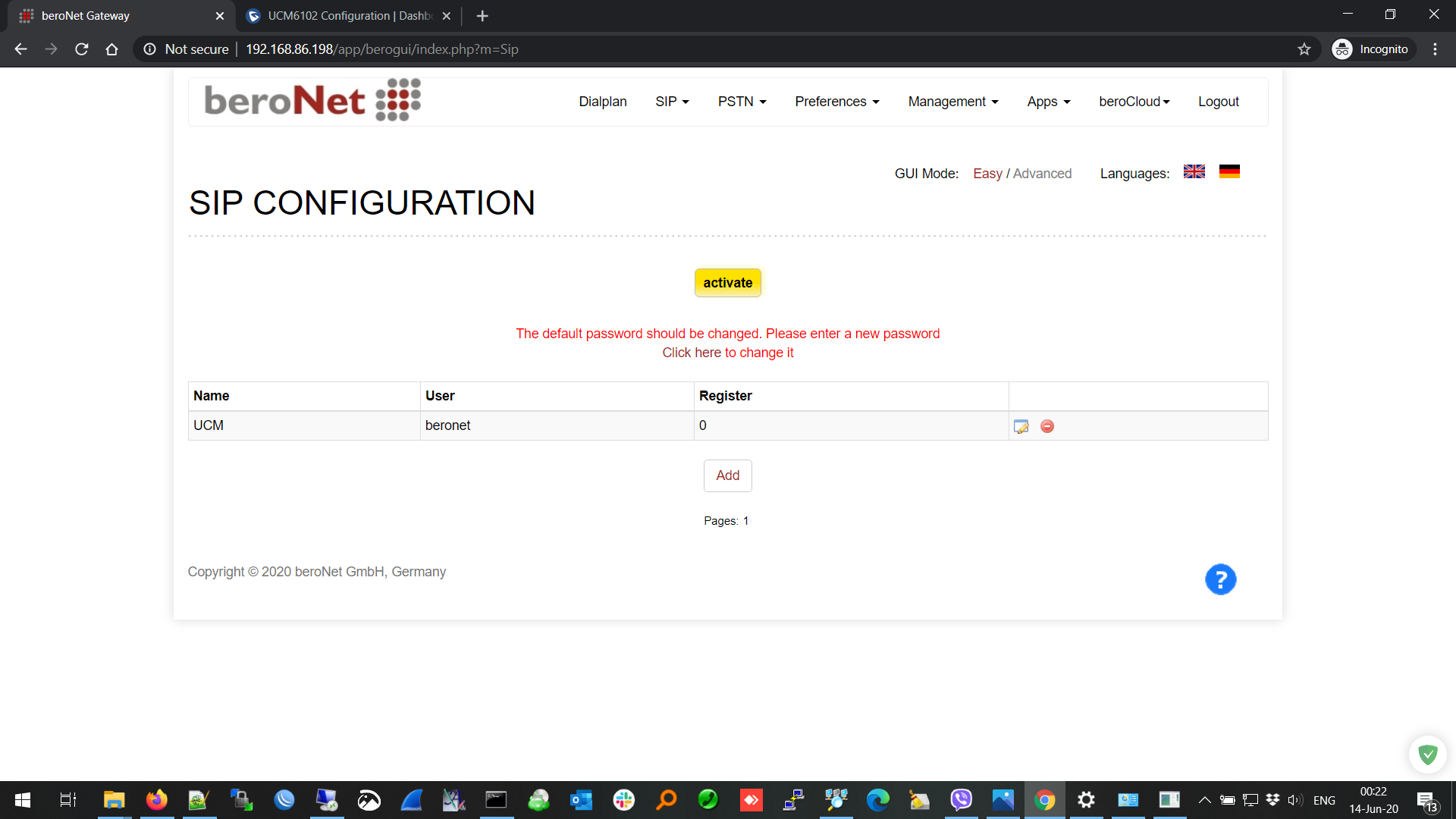

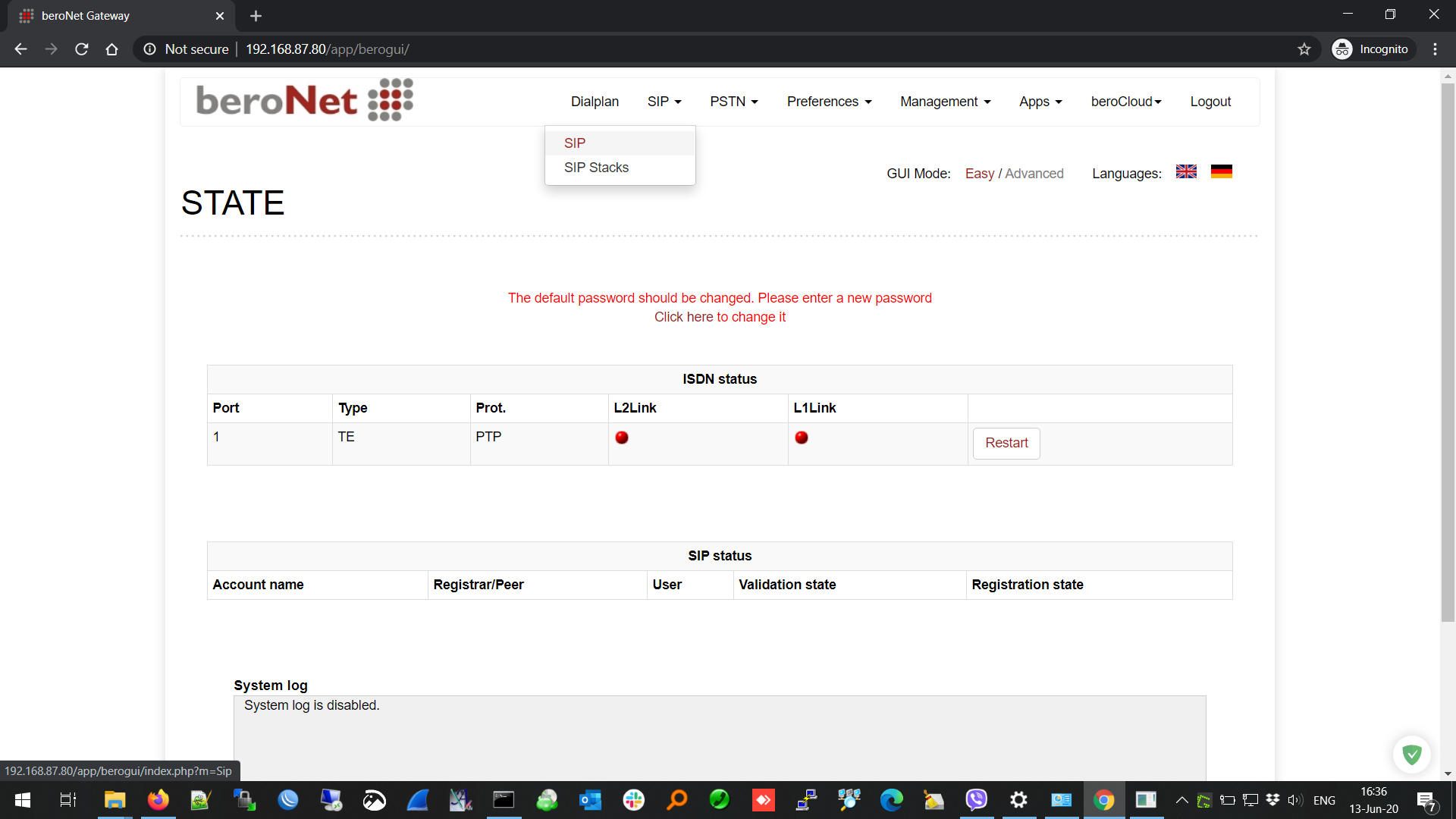

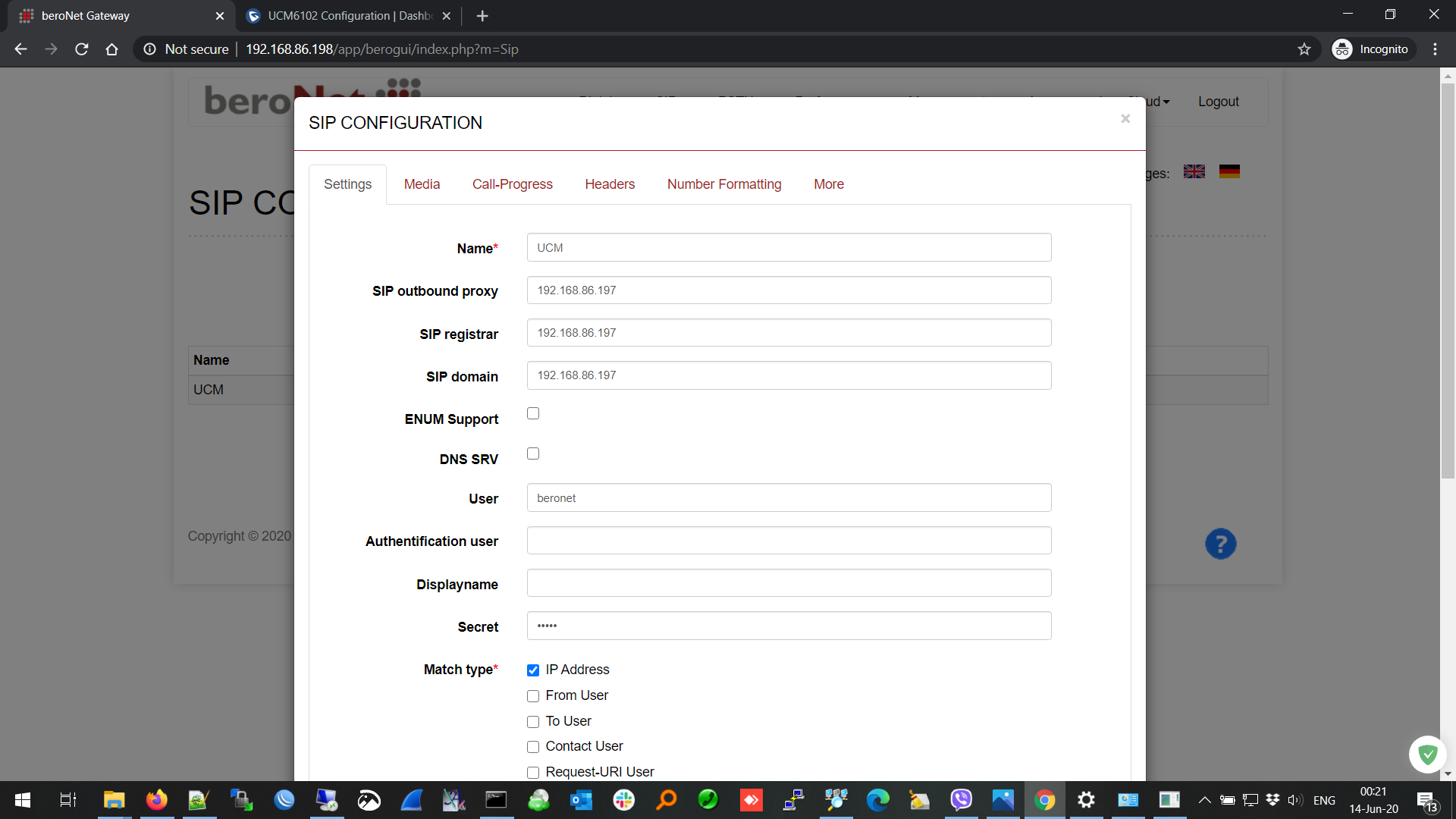

Μετά
το reboot όταν κάνετε login θα εμφανιστεί η παρακάτω σελίδα και θα

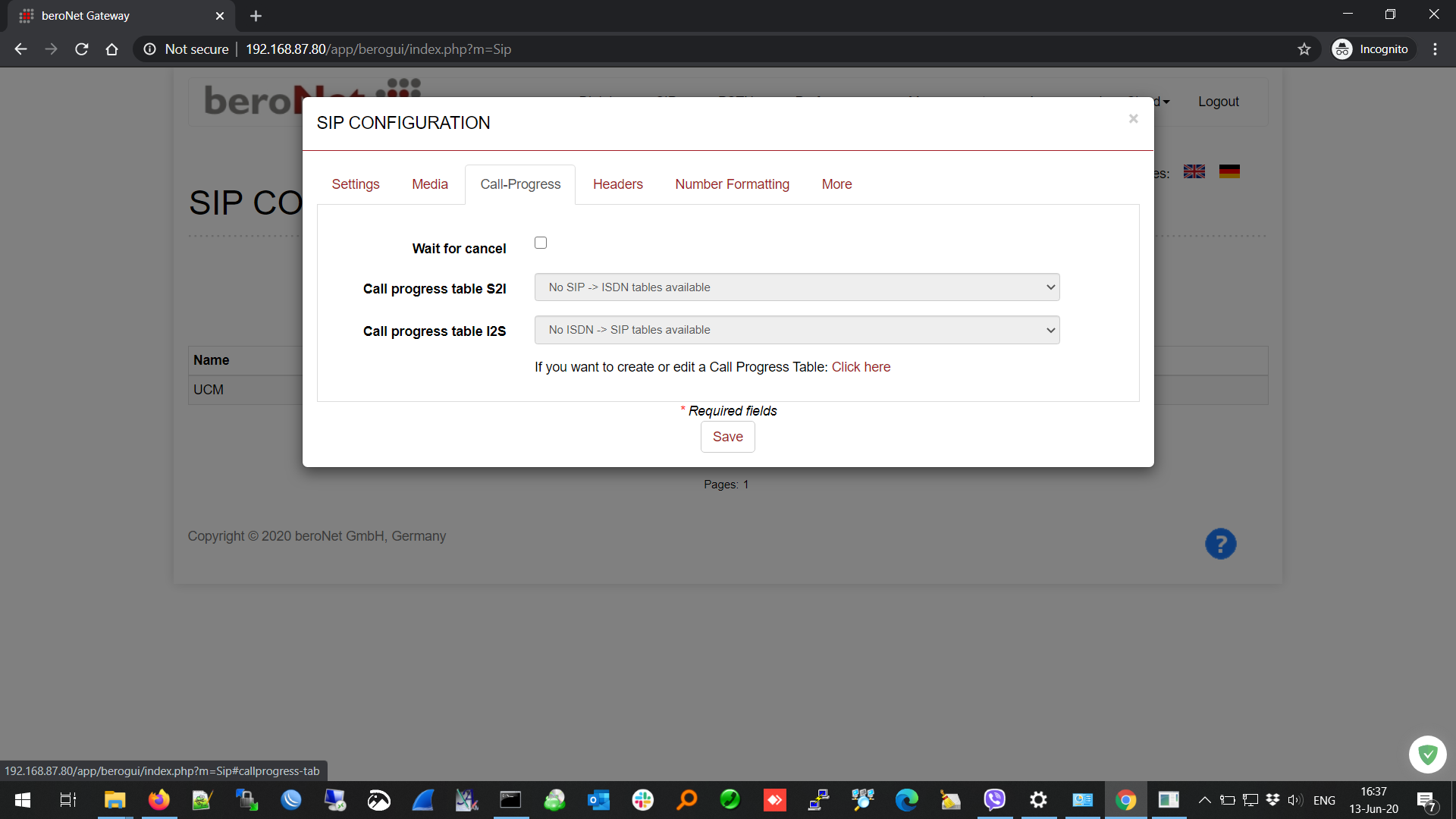

πρέπει να πάτε στο menu SIP > SIP ώστε να αλλάξετε τις παρακάτω
ρυθμίσεις.

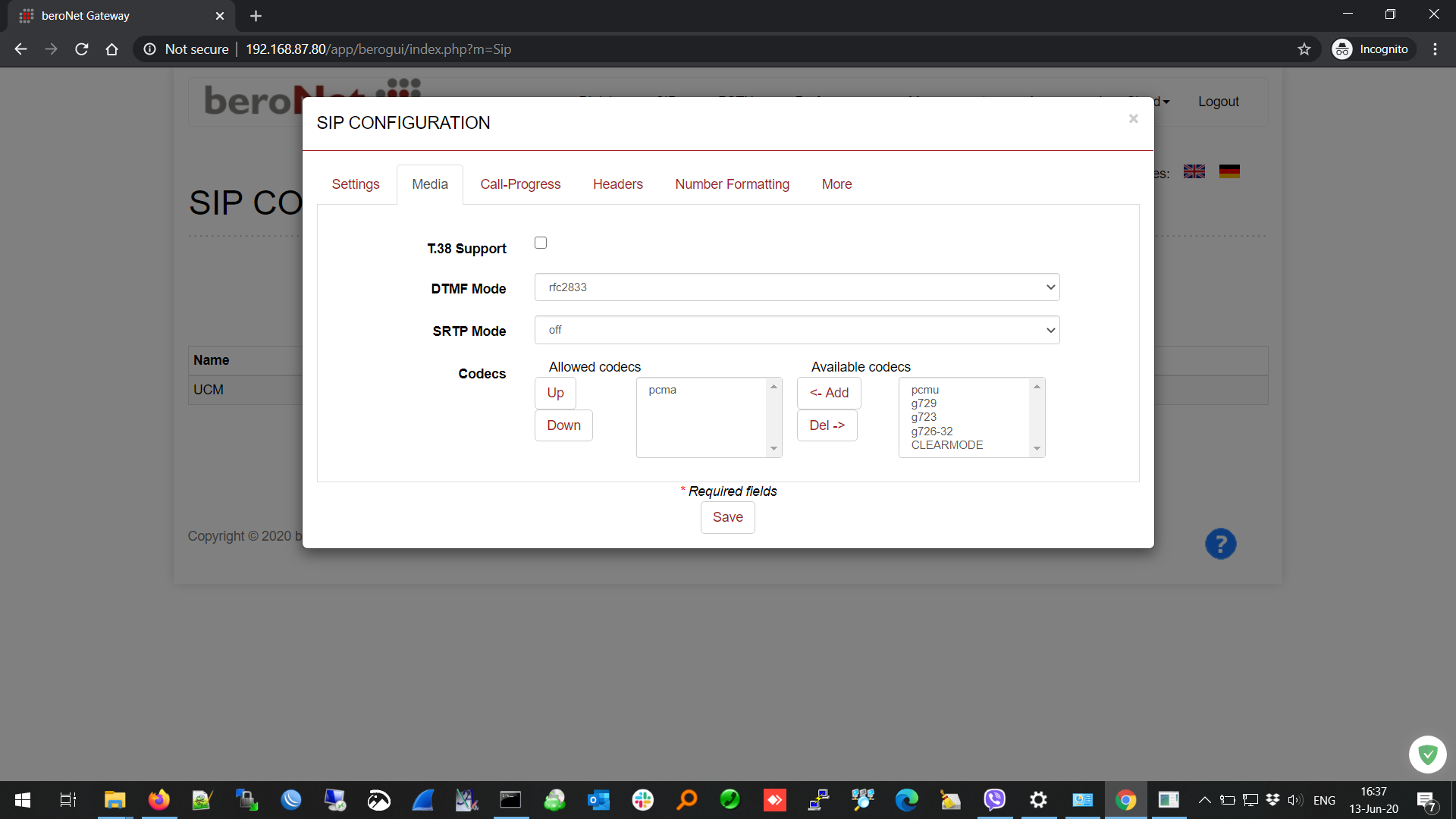

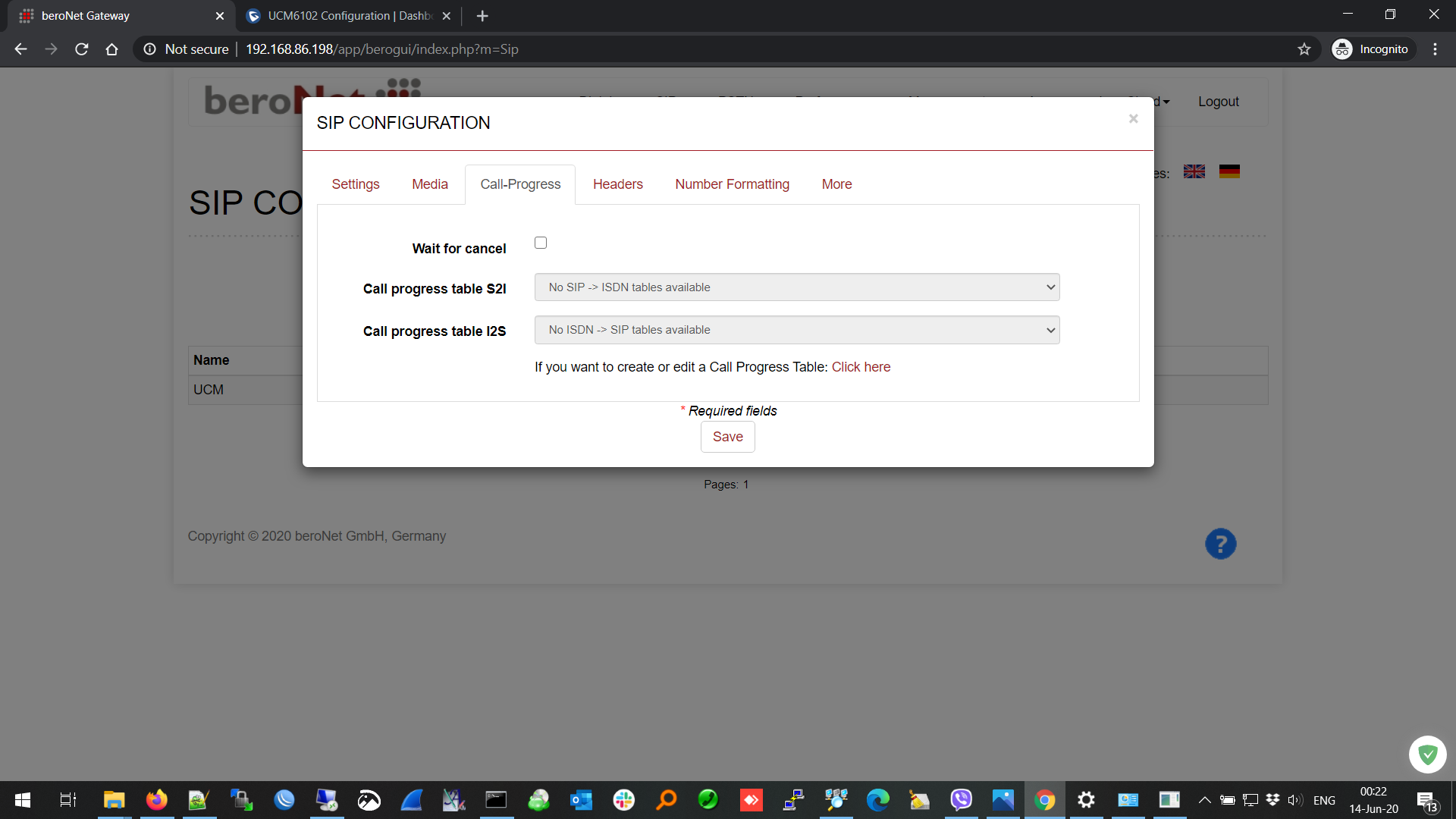

Πατάτε το κουμπί edit

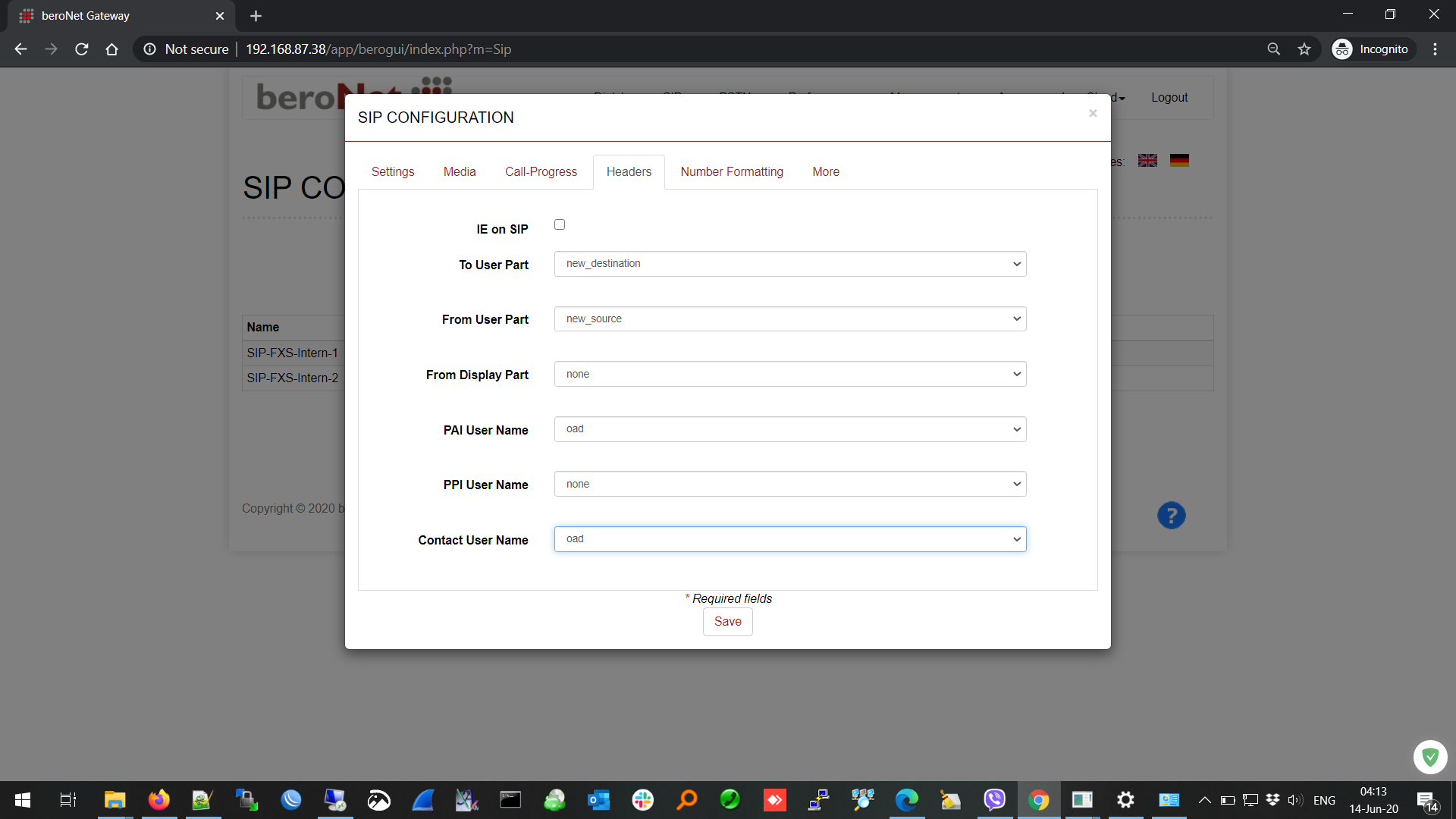

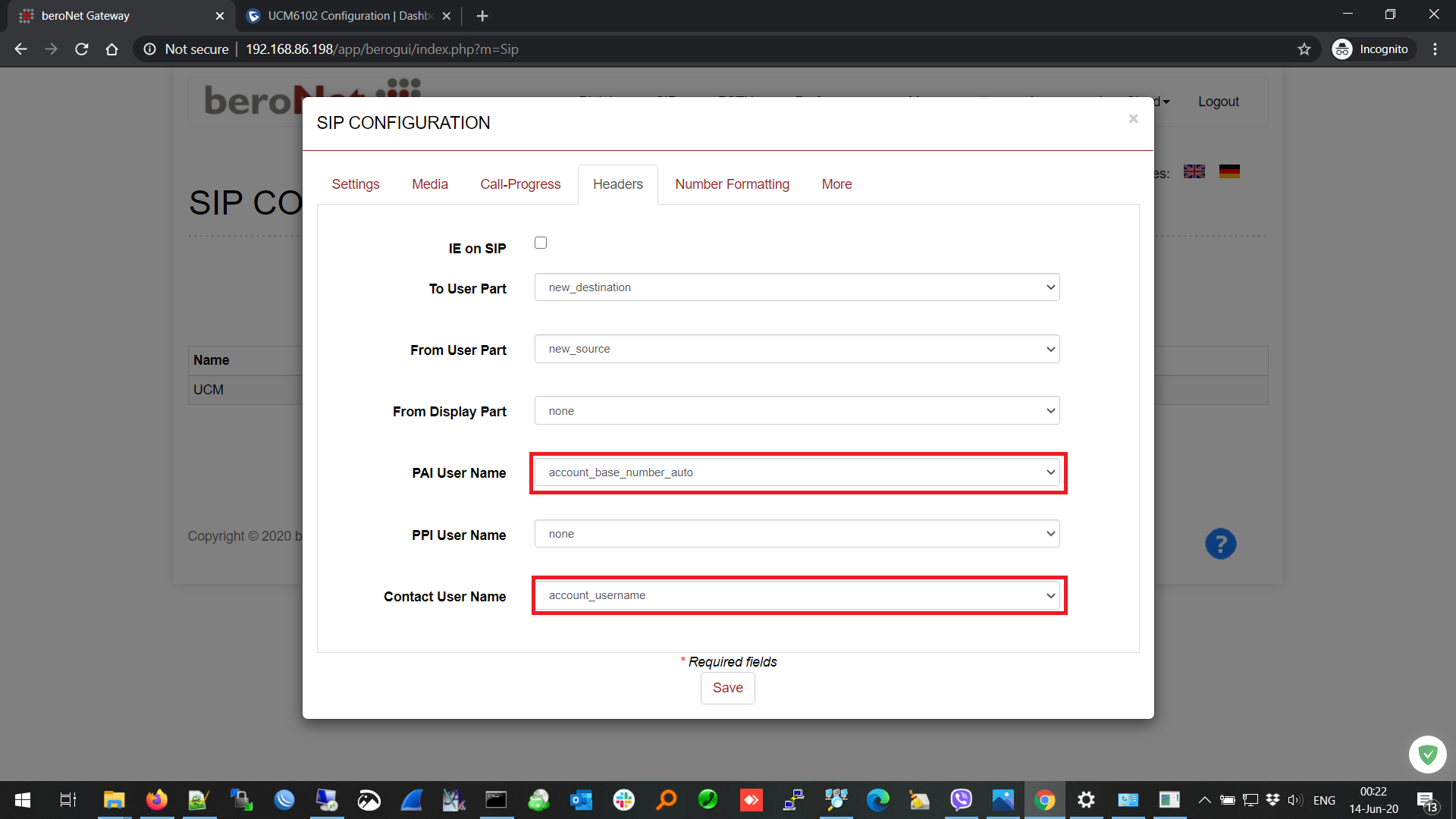

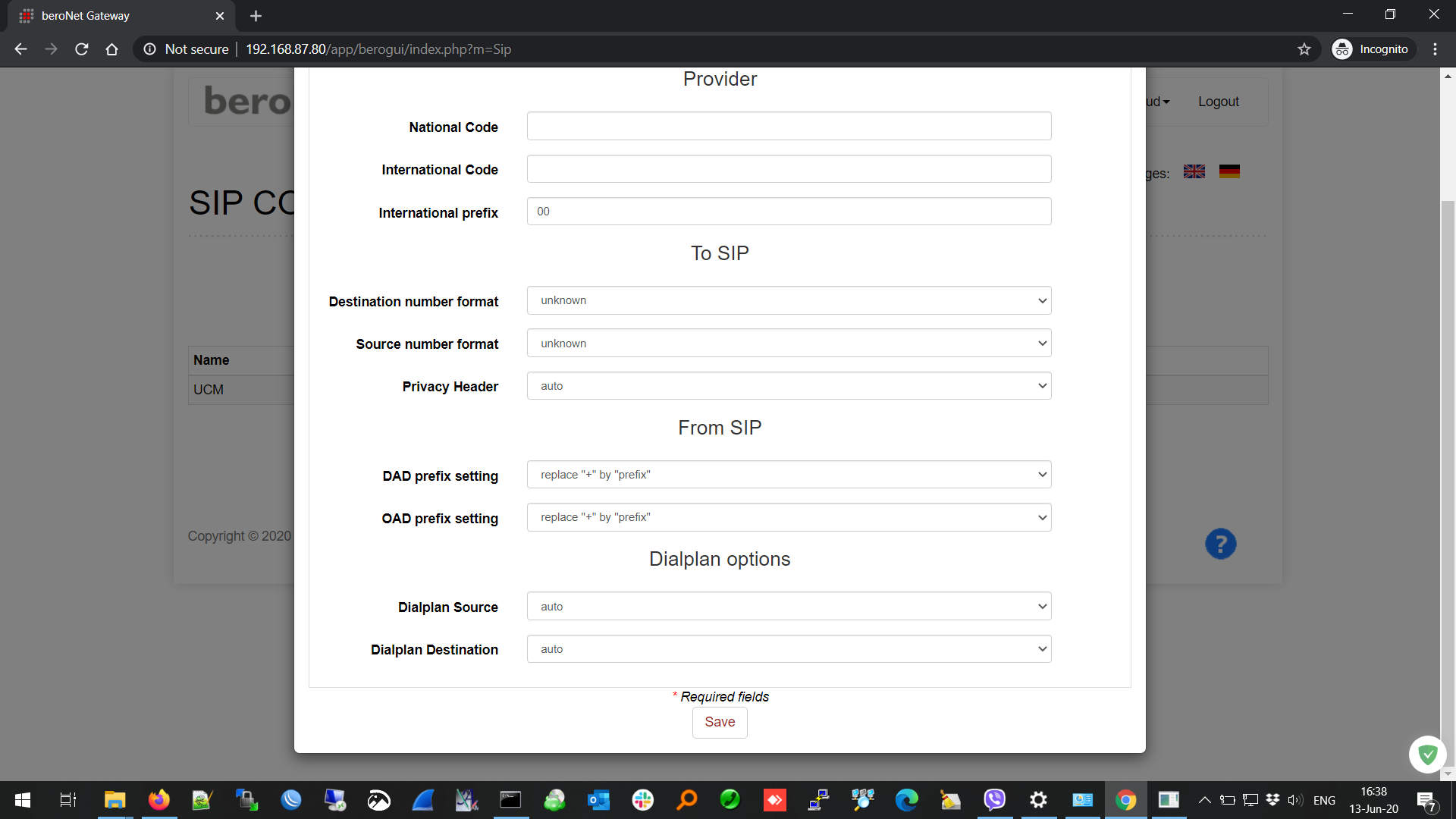

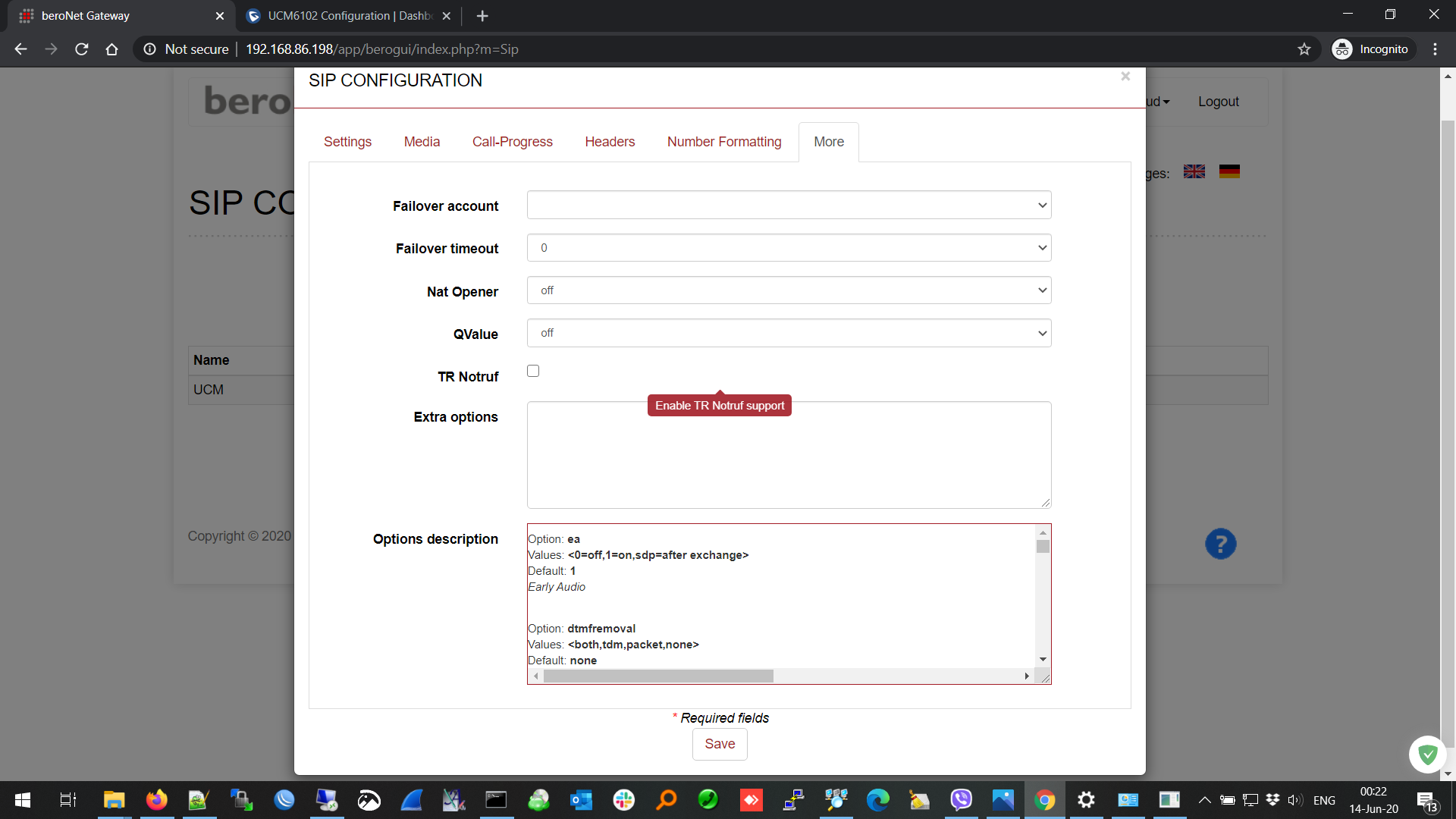

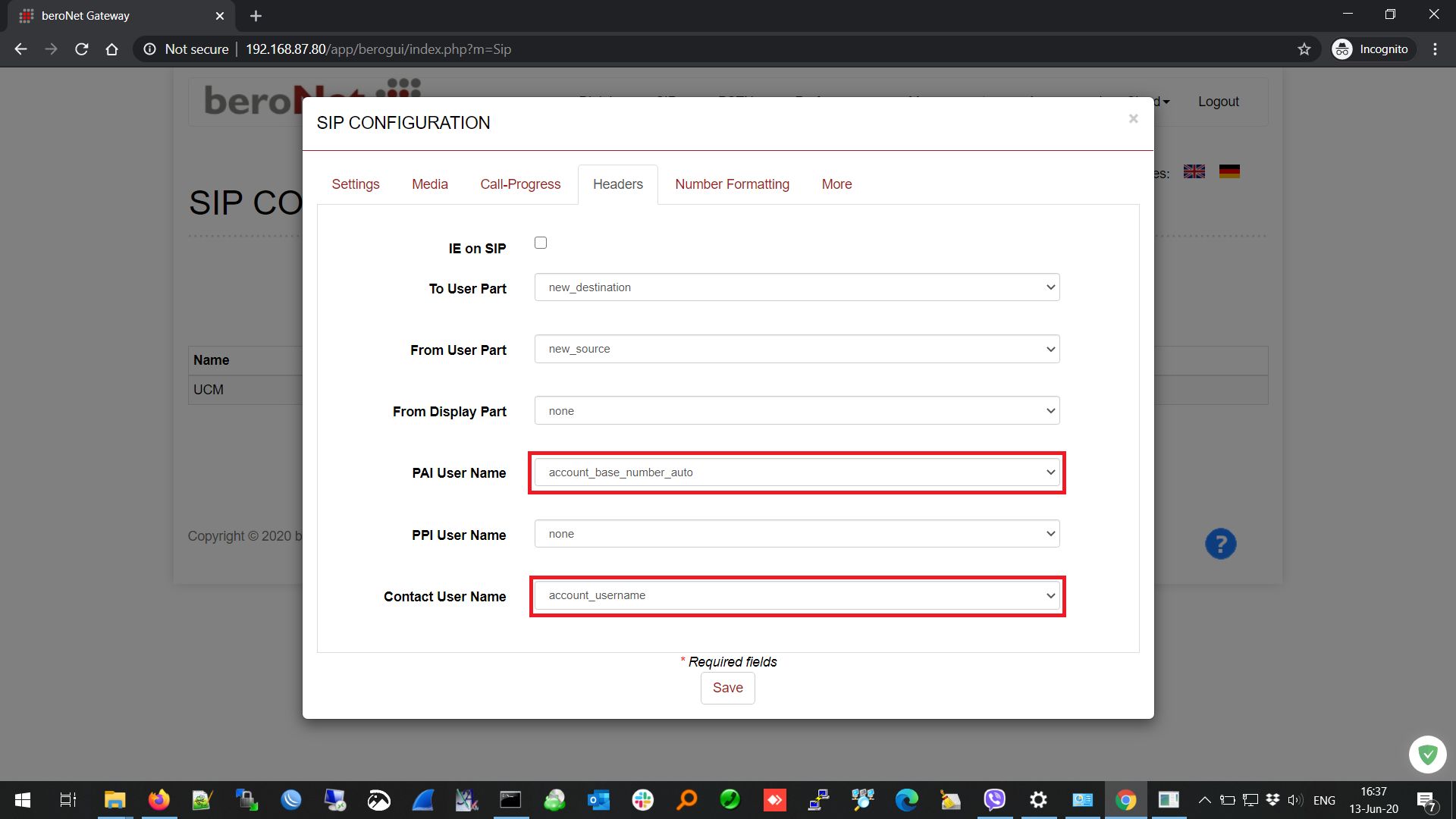

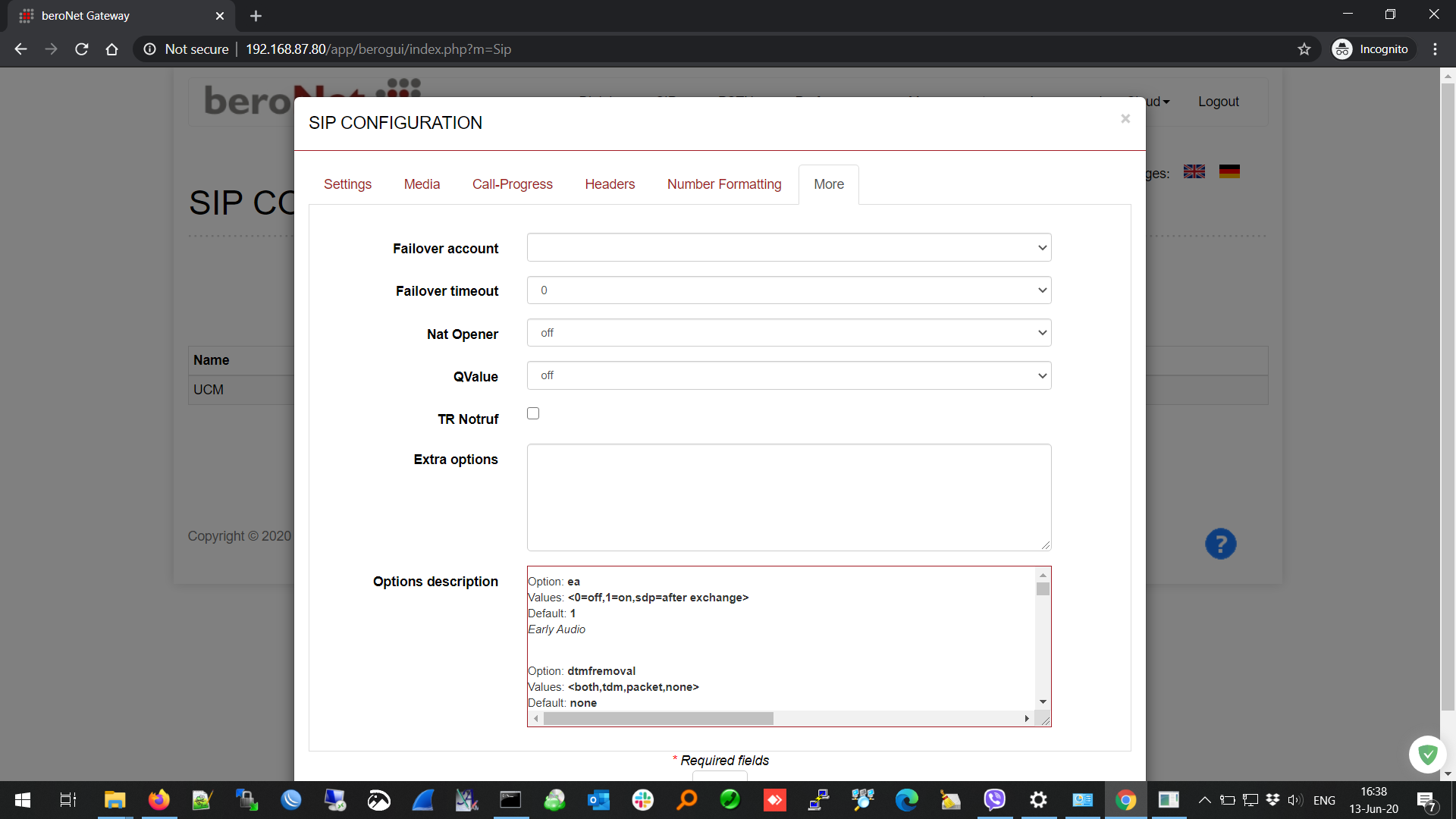

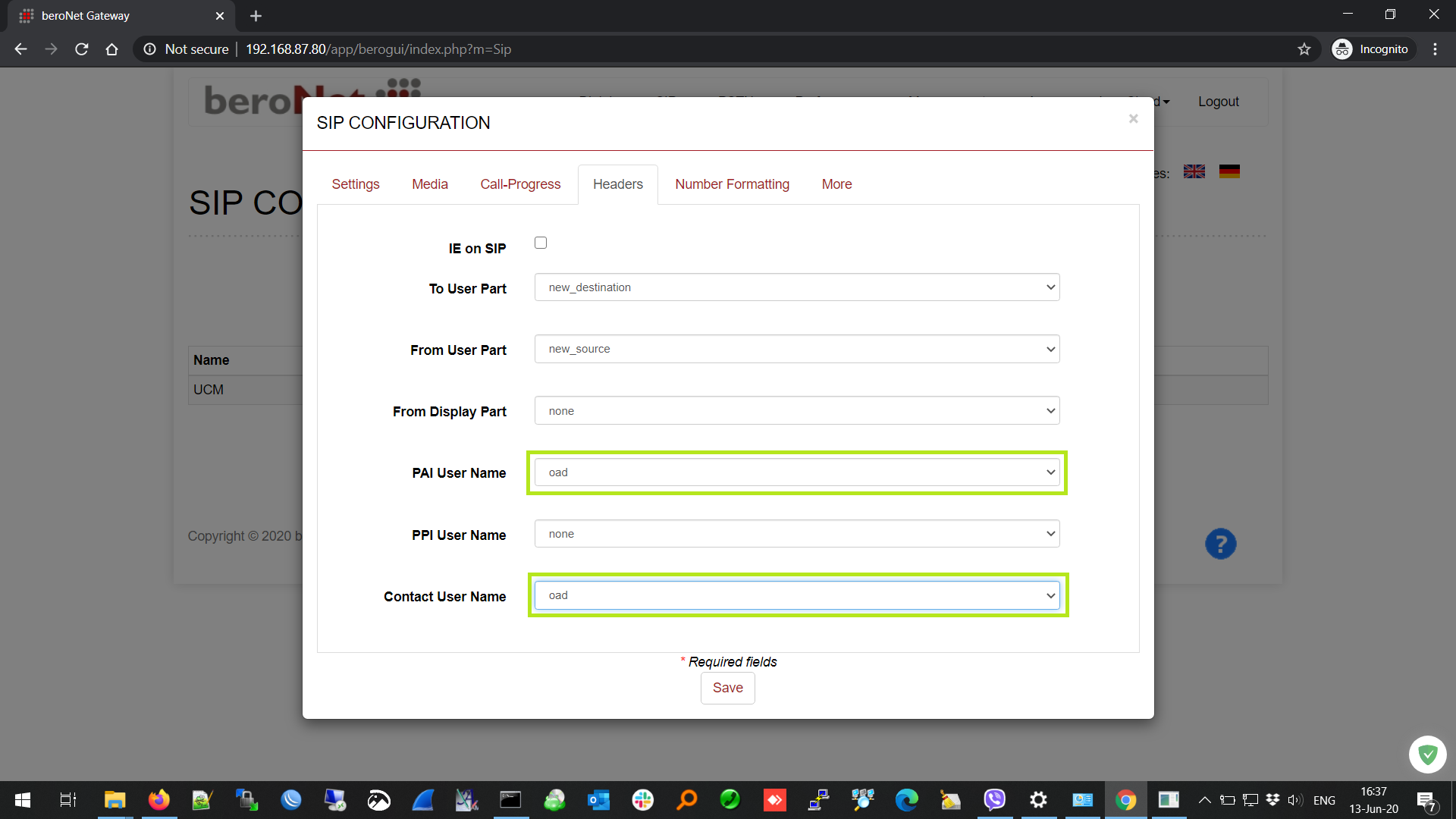

Το
παρακάτω menu είναι σημαντικό καθώς τα πεδία PAI User Name και Contact
User Name στα τελευταία firmware αν δεν αλλαχτούν σε "oad" αντί για
αριθμό στην αναγνώριση κλήσης θα εμφανίζετε το username του Trunk.
Πρέπει να αλλάξετε τα παραπάνω settings όπως φαίνονται παρακάτω:
Πατάτε Save και Activate

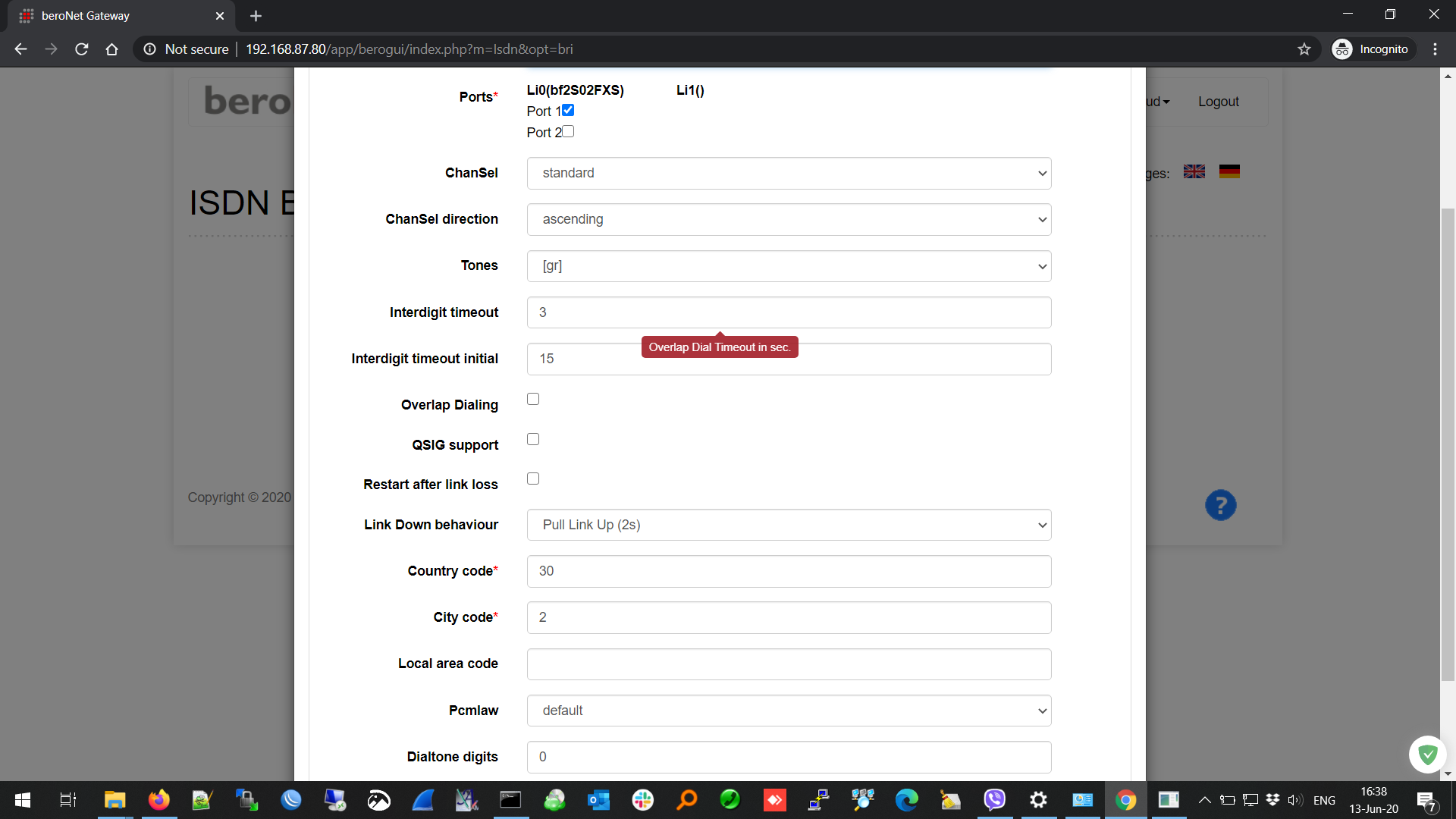

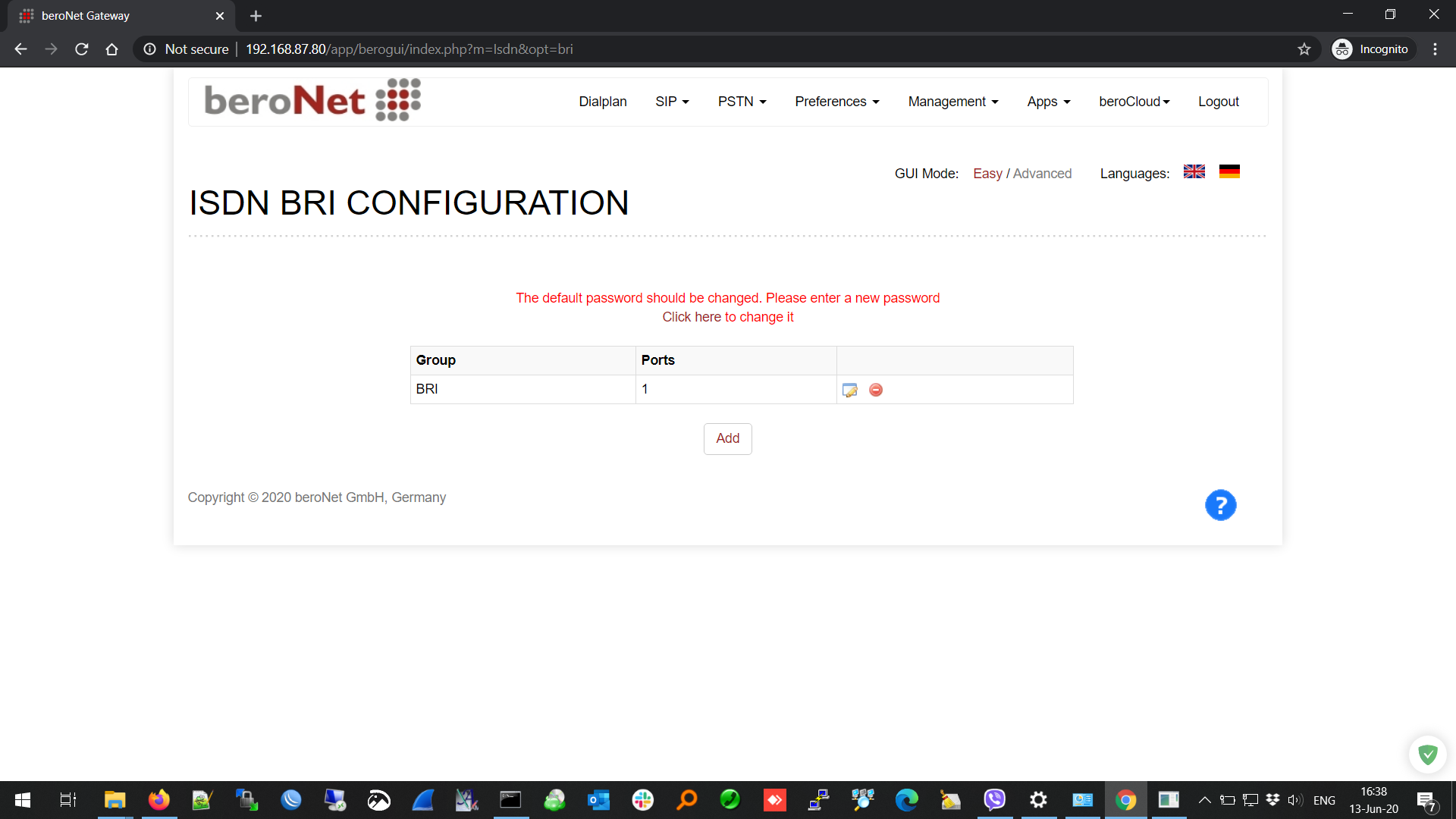

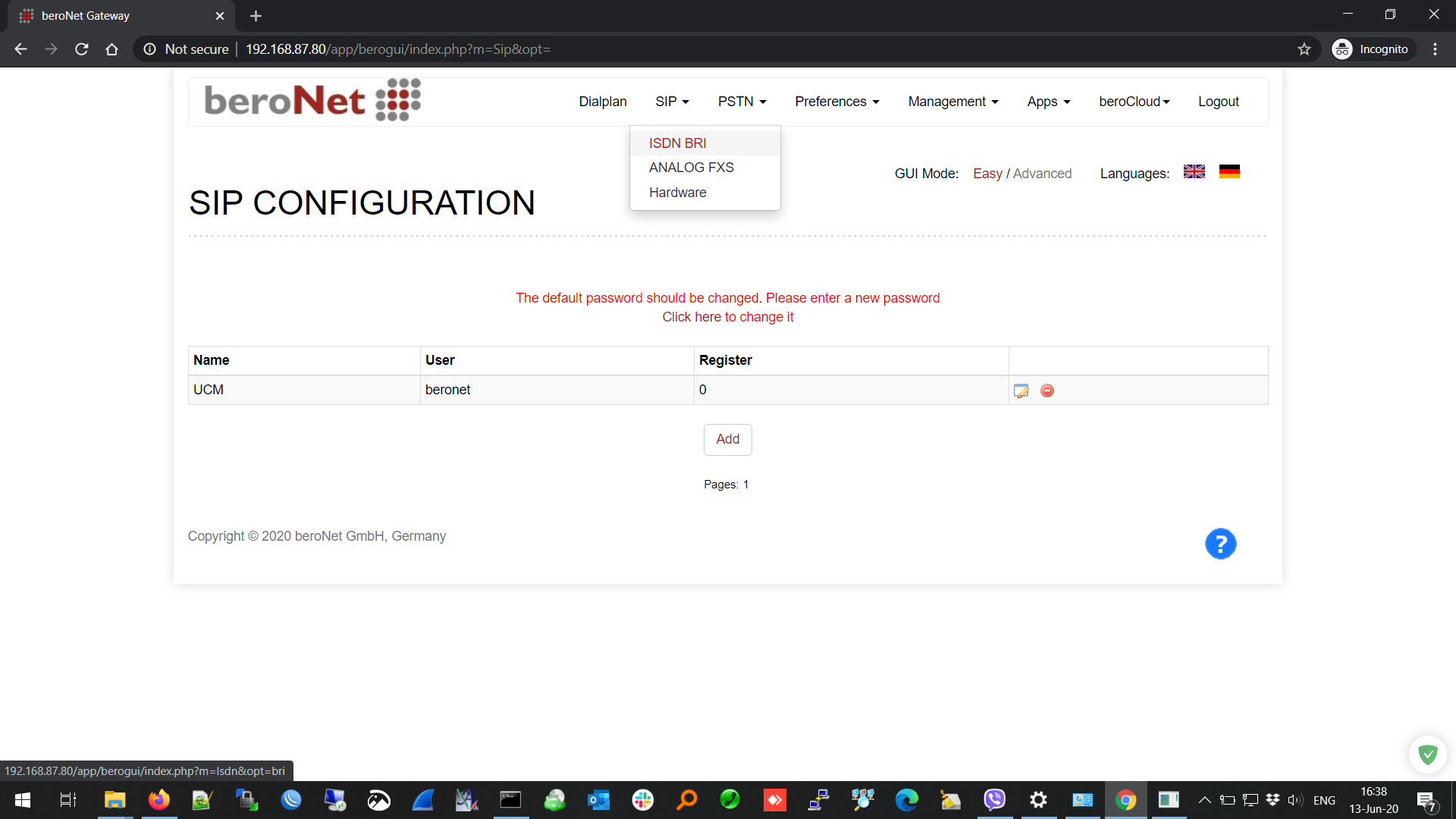

Ύστερα μεταβείτε στο menu PSTN > ISDN BRI
Πατάτε το edit

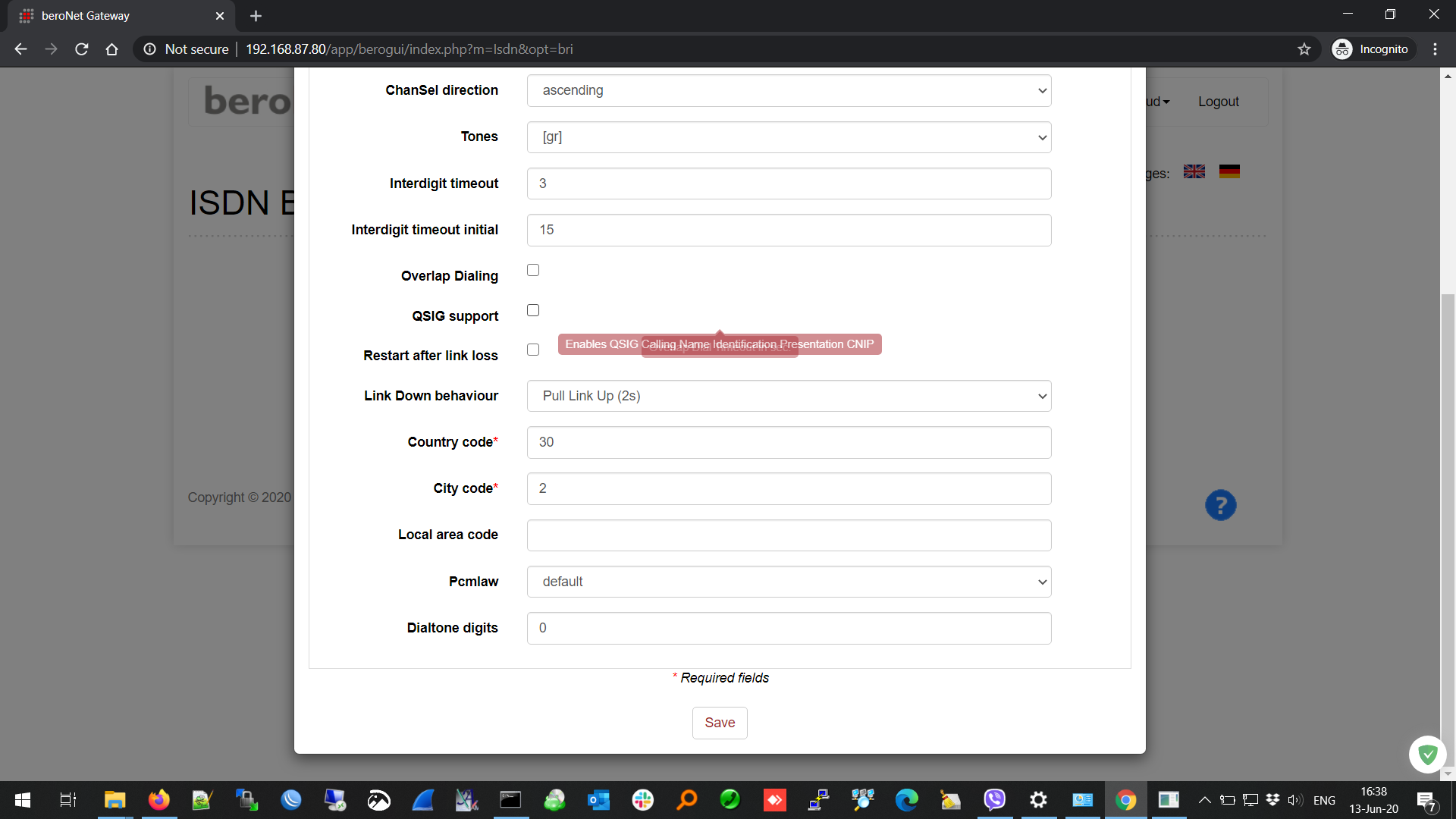

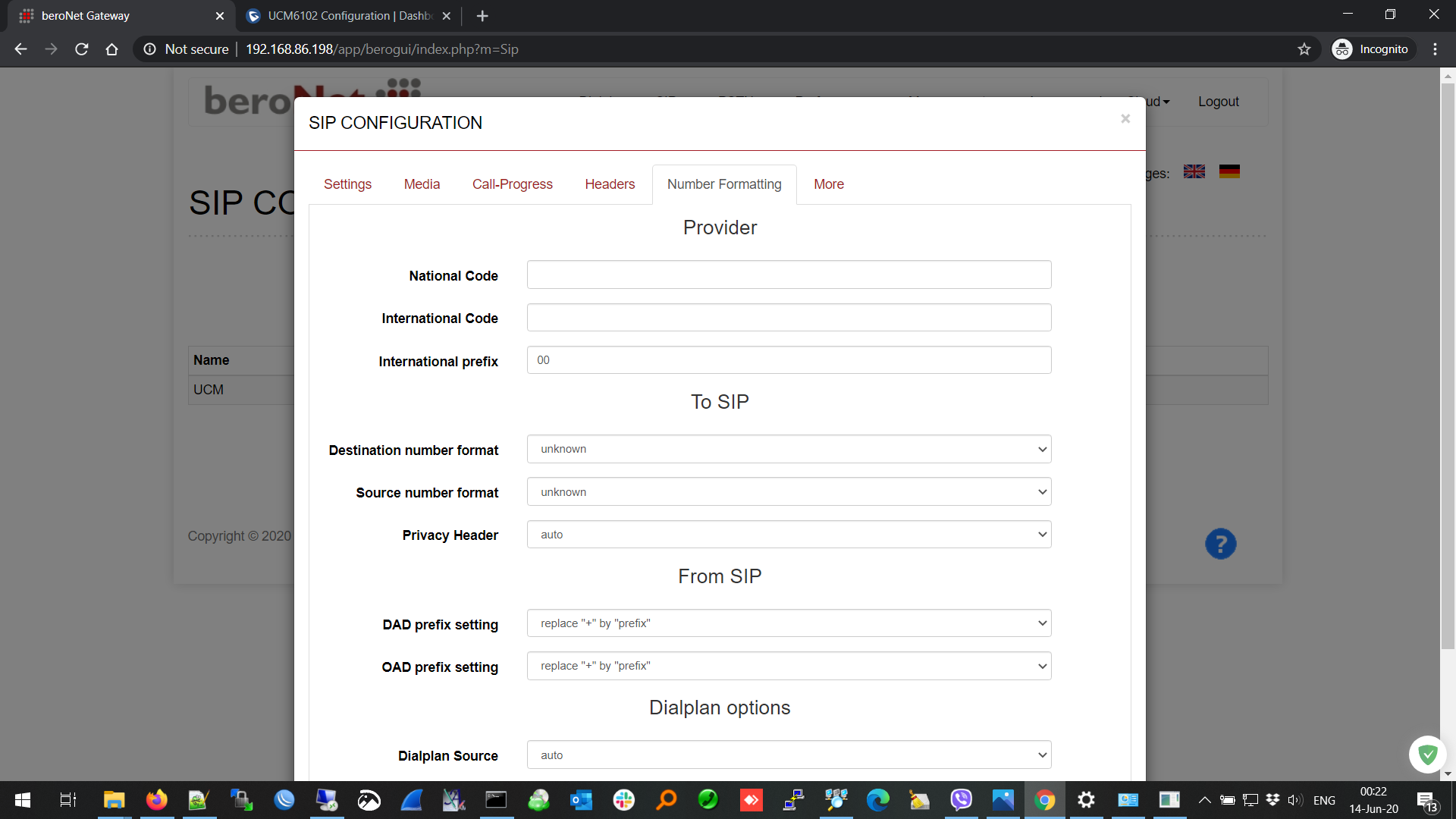

Στα νεότερα firmware (21.02.01) οι ρυθμίσεις για Country Code και City Code έχουν αλλάξει σημείο και είναι στο More όπως φαίνετε παρακάτω International Code και National Code

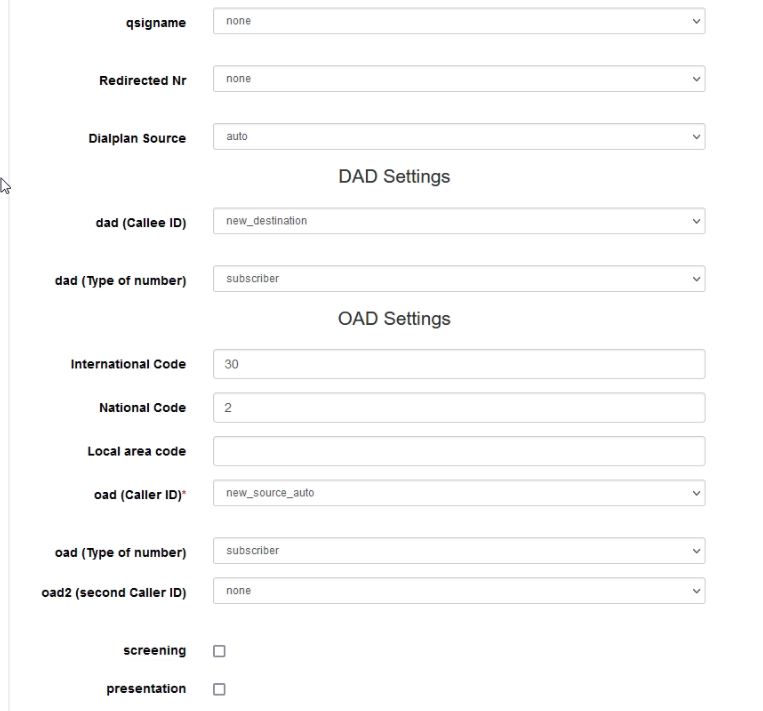

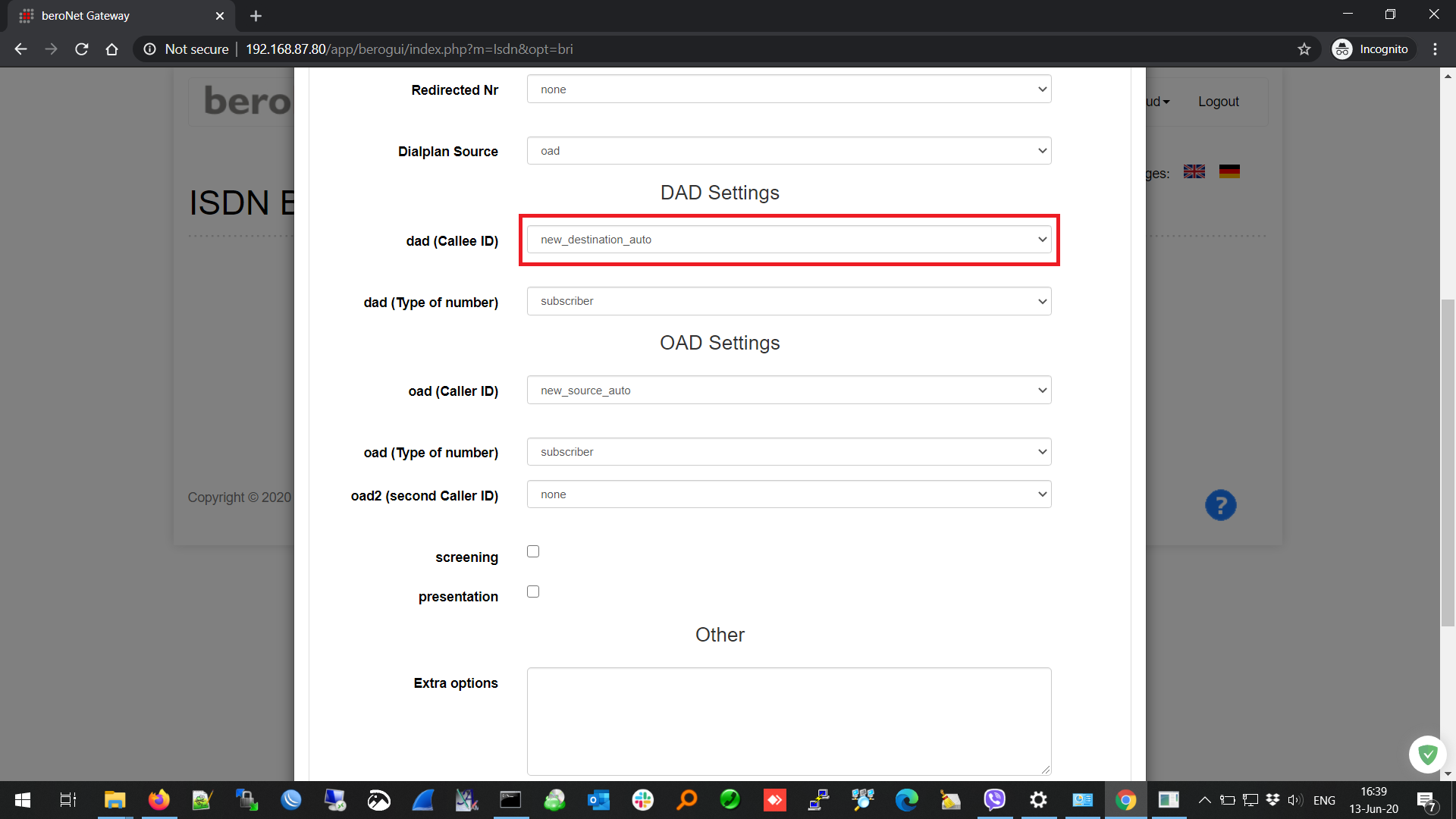

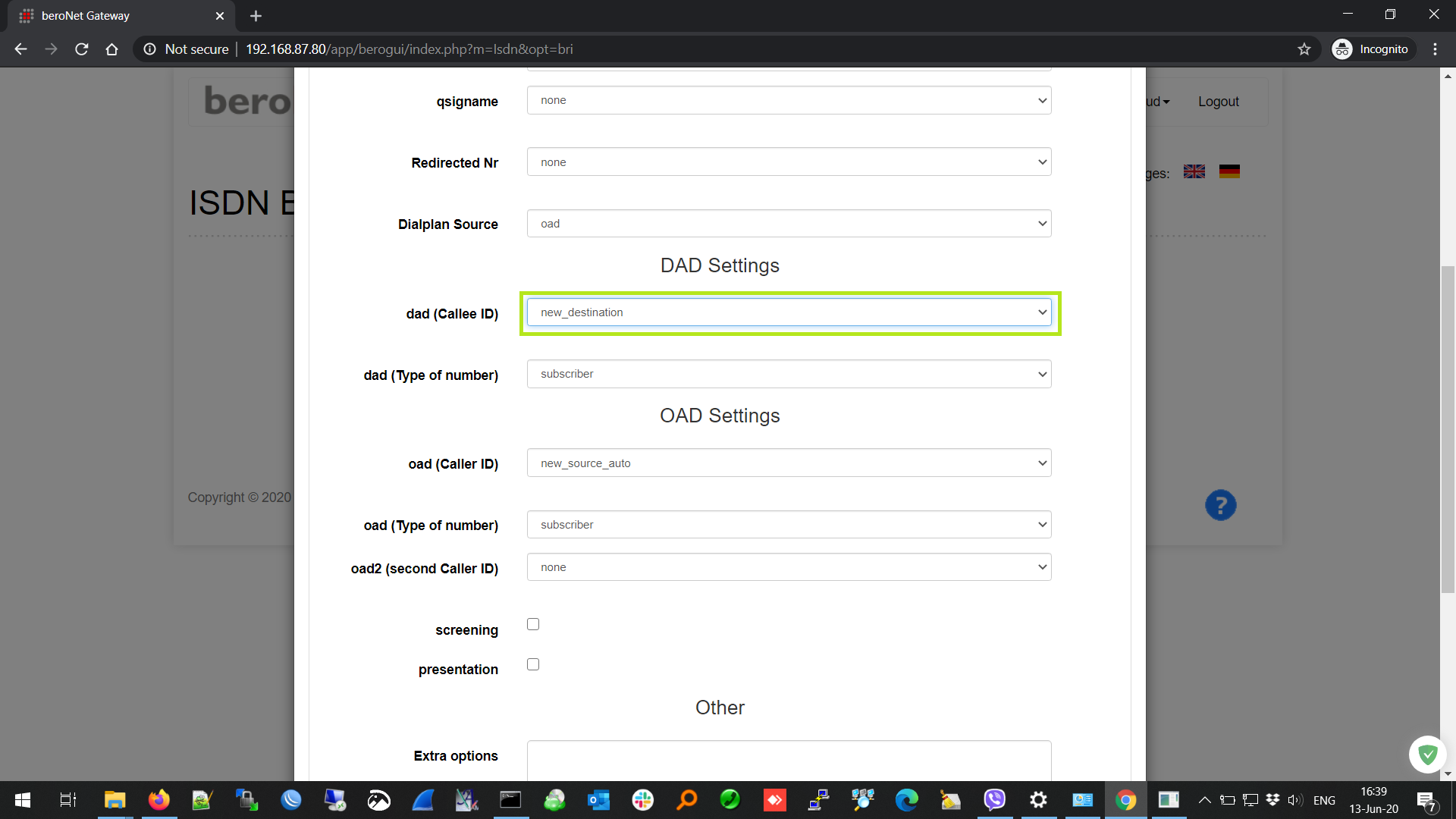

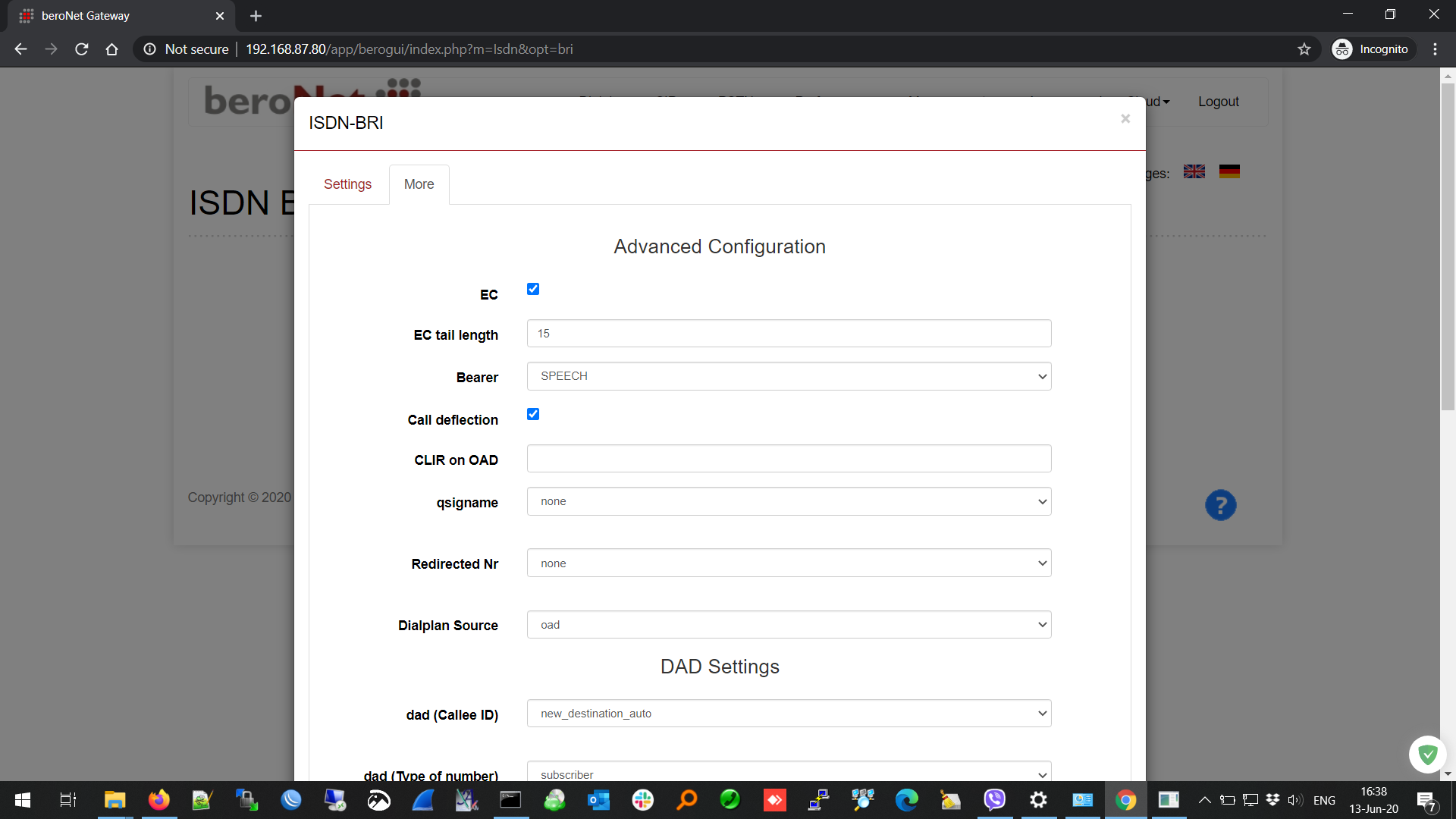

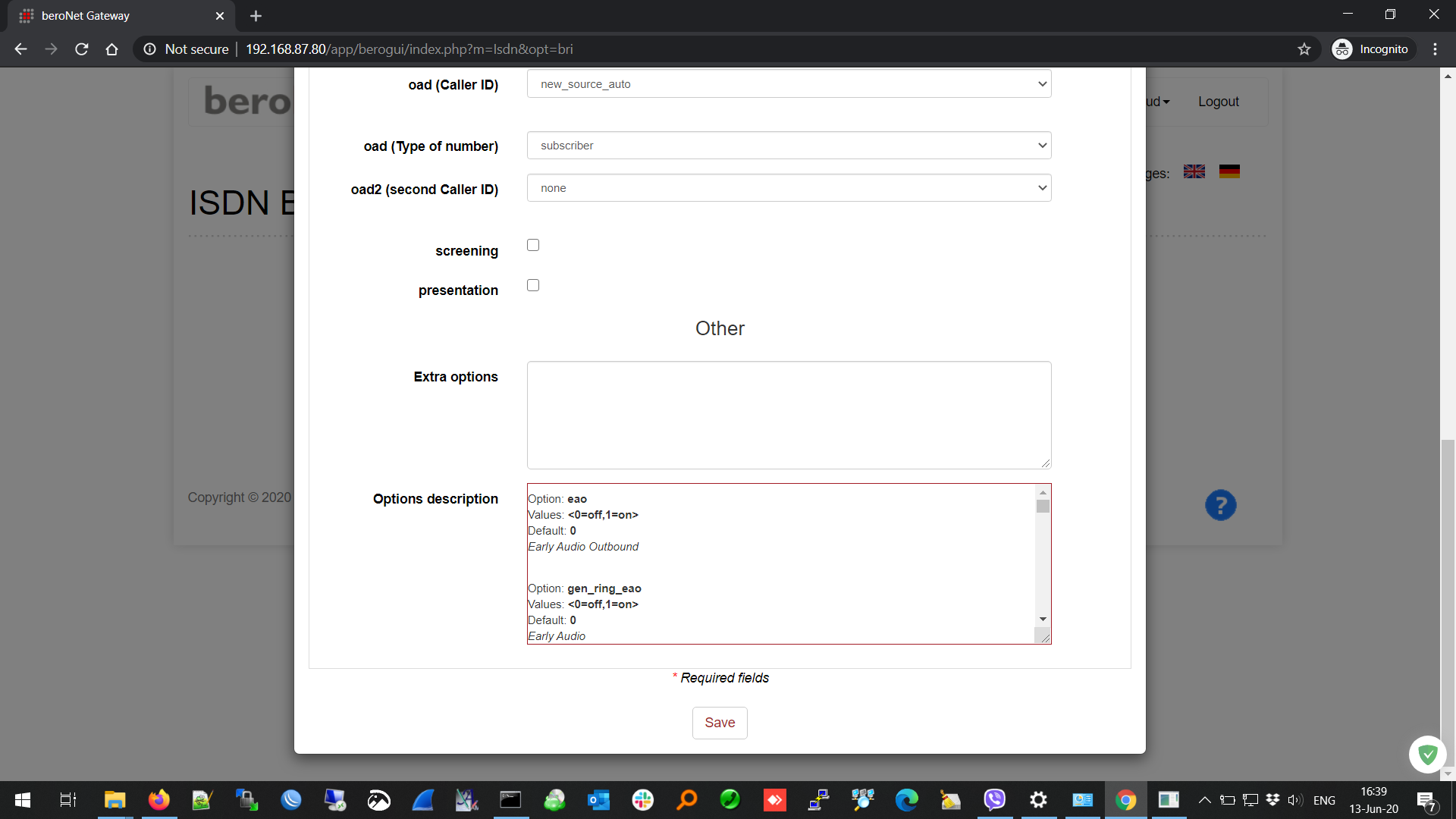

Η
επόμενη ρύθμιση είναι επίσης πολύ σημαντική για το Dialplan του
beronet.H επιλογή dad (Callee ID) που είναι default σε
new_detination_auto θα πρέπει να αλλαχθεί σε new_destination παρόλα αυτά οι λοιπες ρυθμίσεις παραμένουν ίδιες.
***ΣΗΜΑΝΤΙΚΟ*** αν αντιμετωπίζετε ζήτημα εμφάνισης λάθους αριθμού στις εξερχόμενες σας αν χρησιμοποιείτε πολλαπλούς αριθμούς μεταβείτε στο τέλος του Guide που εξηγούμε την αλλαγή της ρύθμισης για το oad (Caller ID)

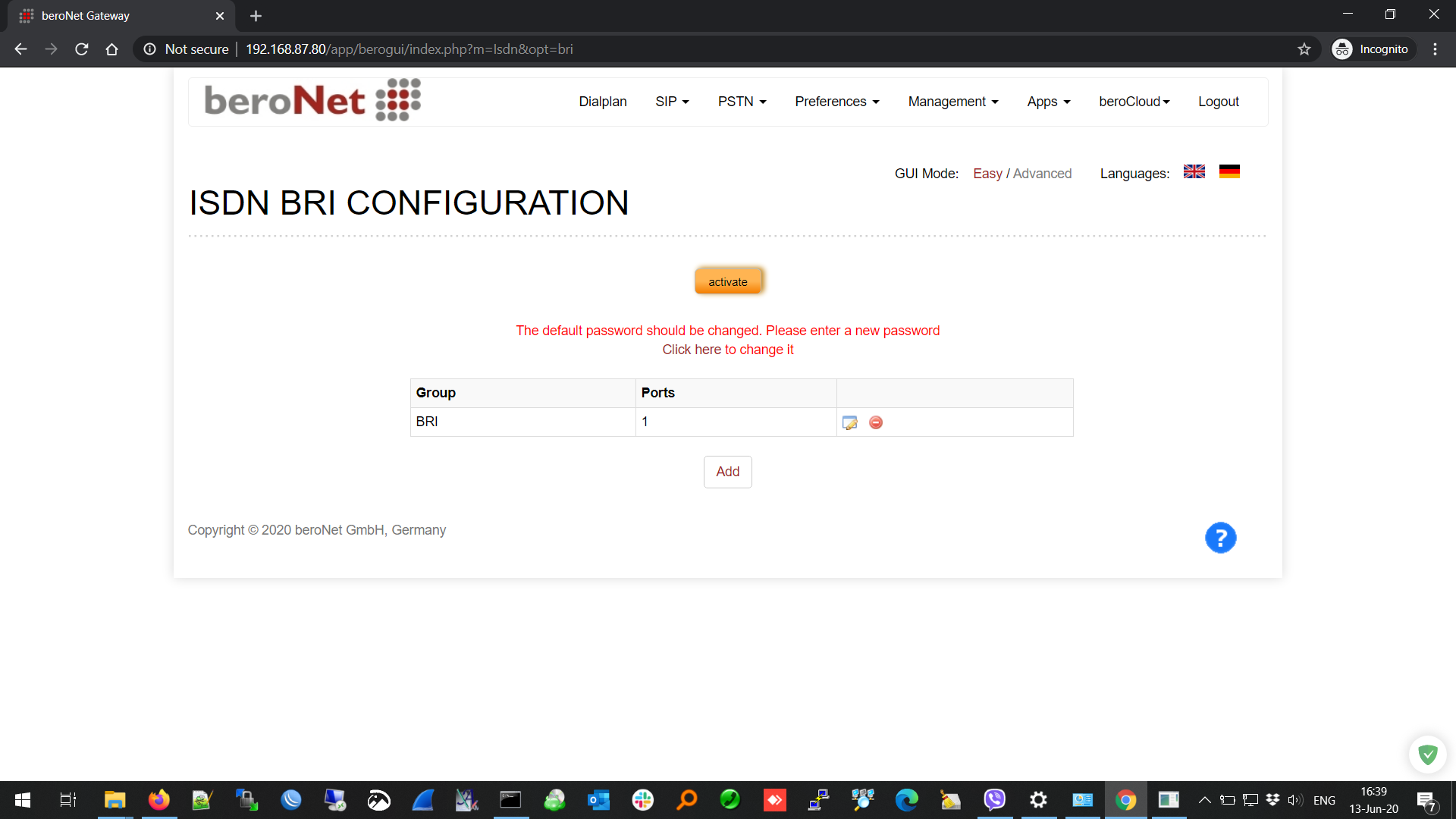

Πατάτε Save και Activate

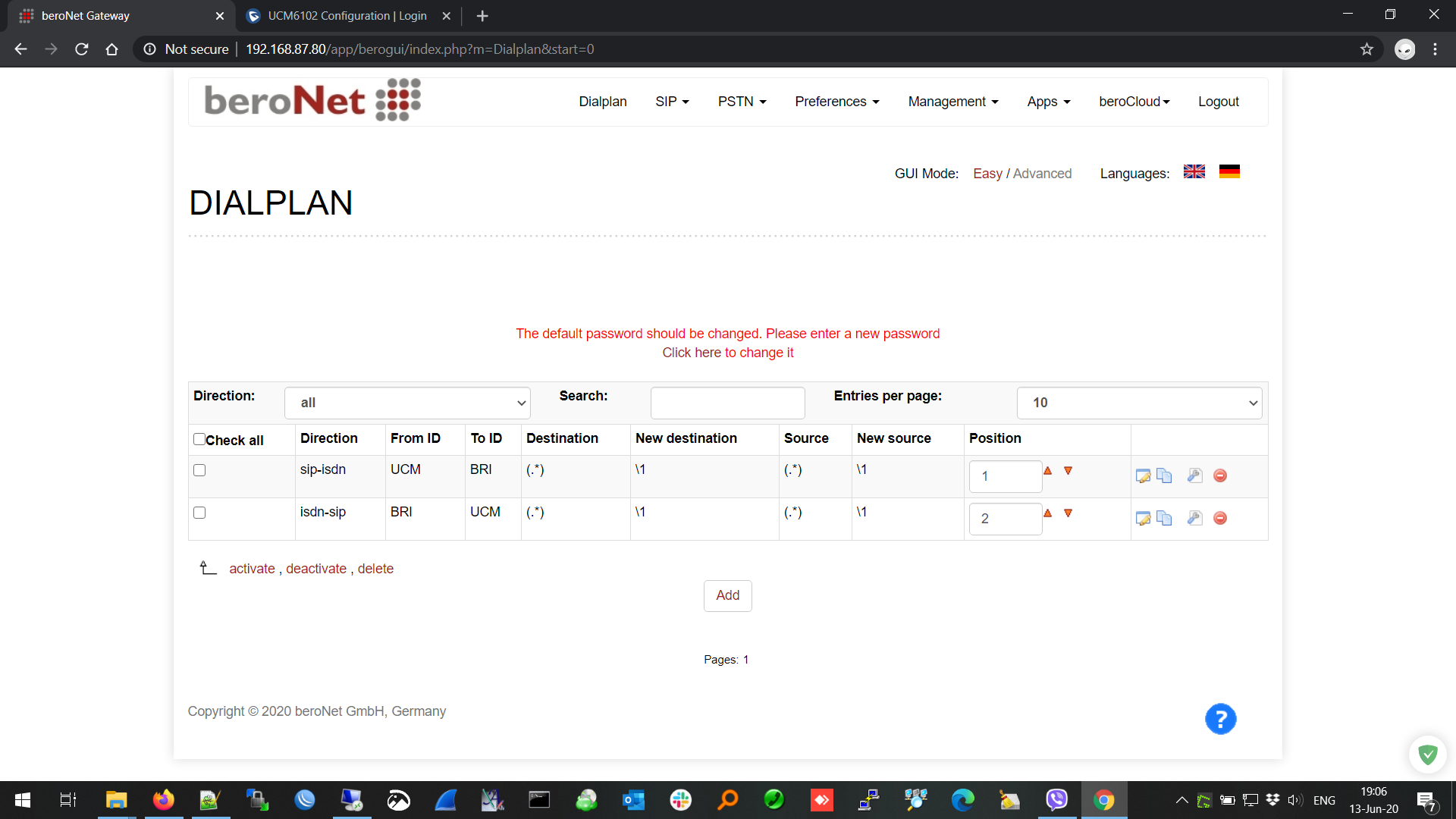

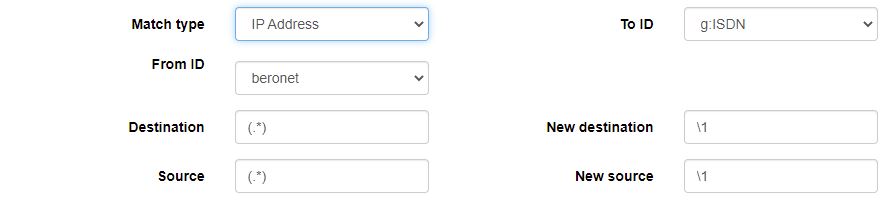

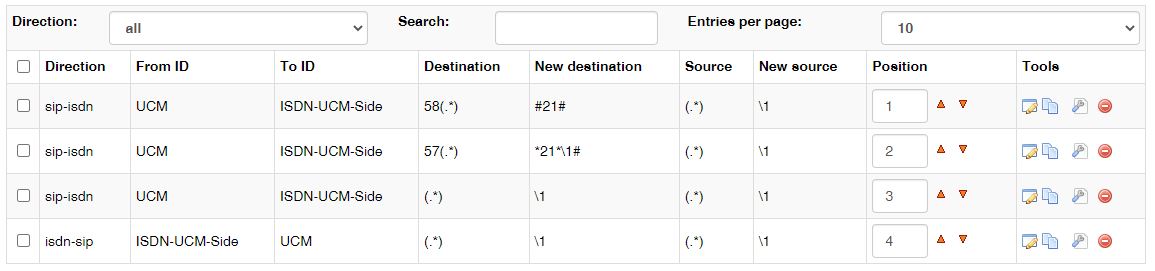

Τέλος
μεταβείτε και στο menu Dialplan ώστε να επιβεβαιώσετε ότι το wizard
έχει δημιουργήσει τα απαραίτητα diaplan όπως φαίνονται παρακάτω
Το
παραπάνω dialplan δημιουργείτε αυτόματα από το wizard. Ανάλογα τις
απαιτήσεις σας και τις ρυθμίσεις του παρόχου μπορεί να χρειαστεί να
αλλάξετε/προσθέσετε κανόνες στα παραπάνω dialplan.
Μερικά παραδείγματα

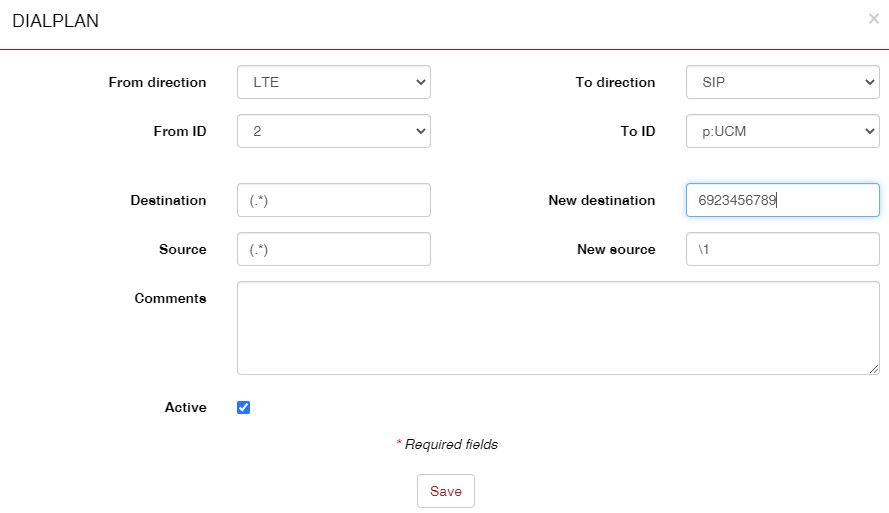

Σε περίπτωση που ο πάροχος δεν αποστείλει το
δικό σας αριθμό που έχετε πάνω στην ISDN γραμμή. Έστω οτι έχετε μια
ISDN γραμμή η οποία έχει ώς αριθμό 2101234567 αλλά δεν τον αποστείλει όπως
θα έπρεπε στην κλήση θα χρειαστεί να δημιουργήσετε και το παρακάτω

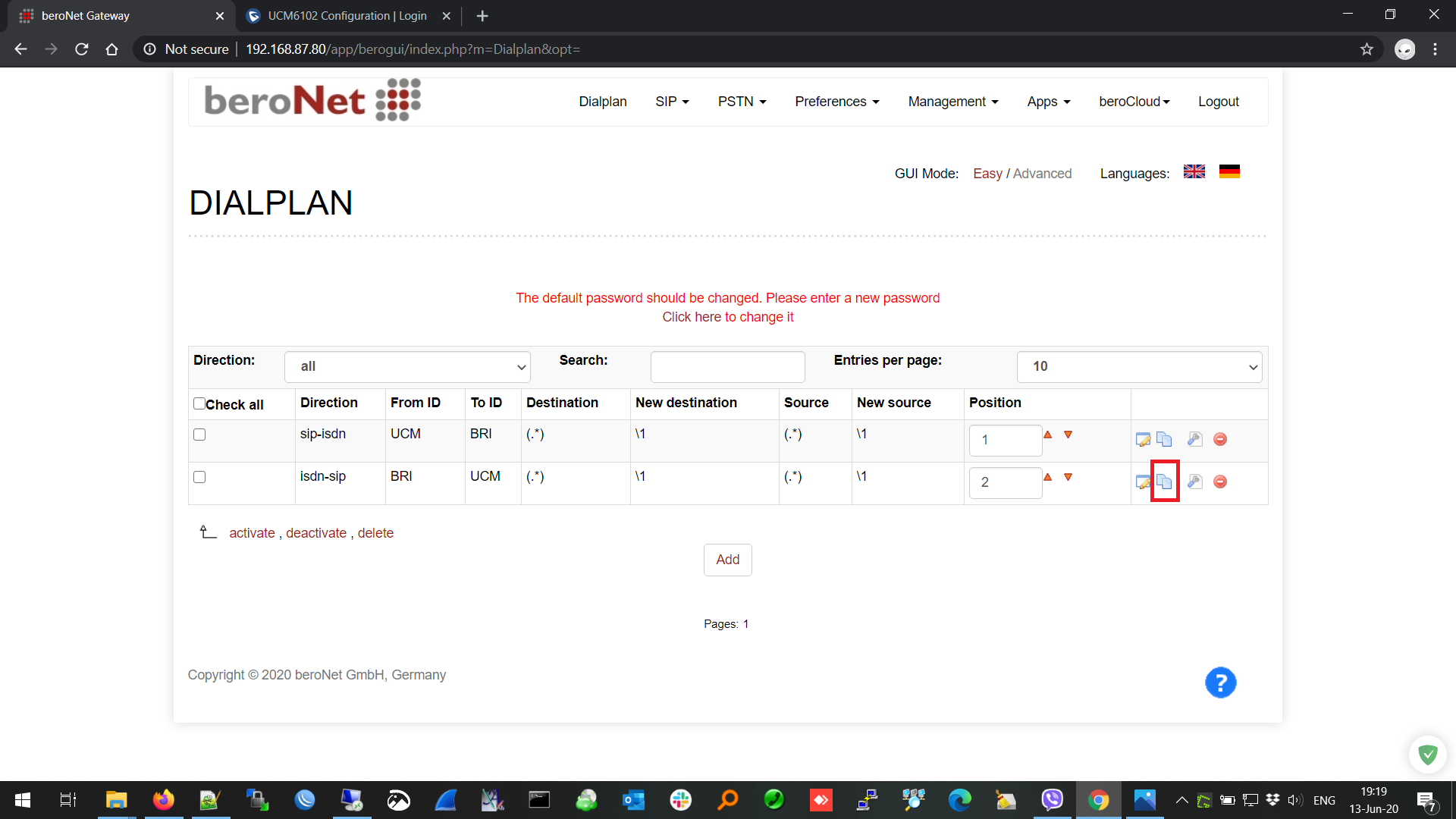

κανόνα, στο menu Dialplan. Στον κανόνα isdn-sip πατήστε "Copy and Modify
this dialplan rule" όπως φαίνεται παρακάτω:

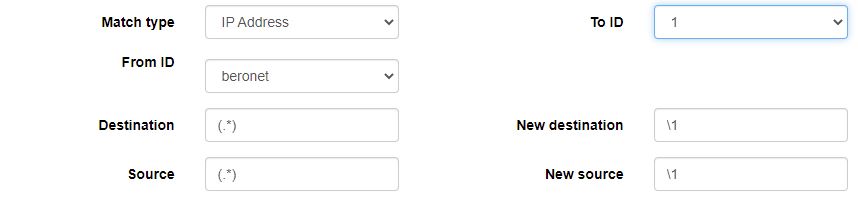

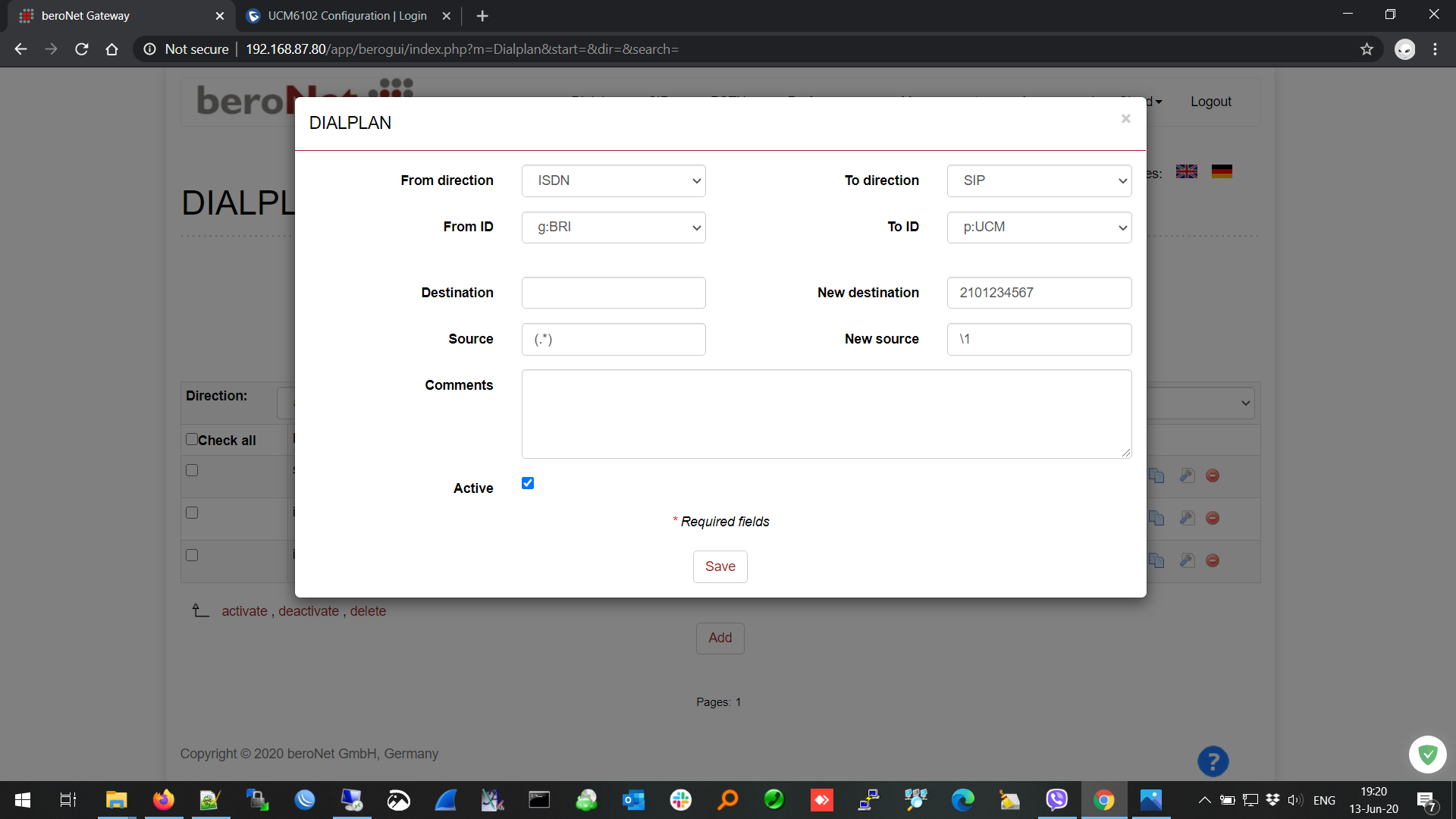

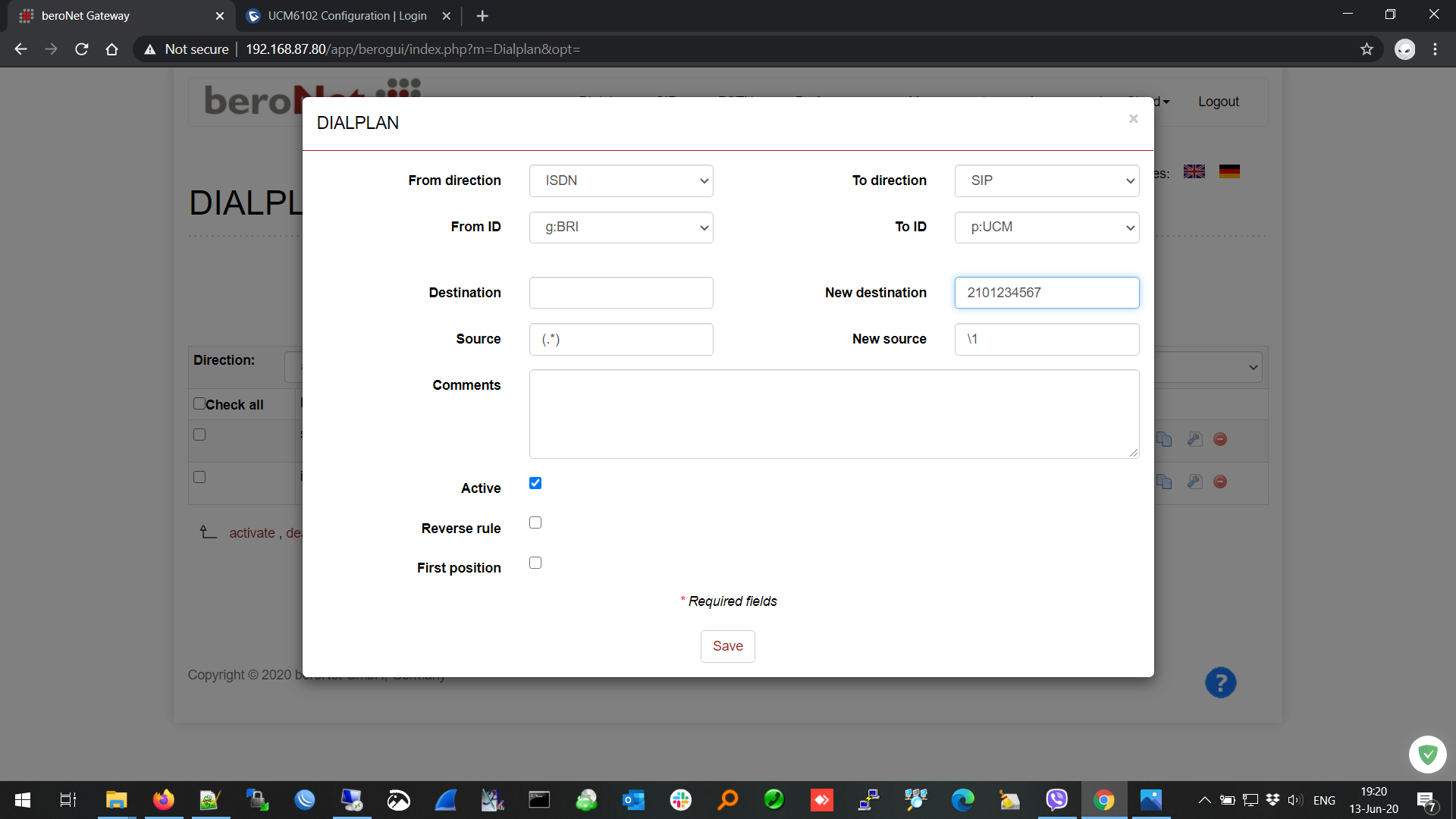

O Κανόνας θα πρέπει να μετατραπεί όπως παρακάτω και να πατήσετε Save
Αφού
πατήσετε save, αντί να πατήσετε Activate πατήστε edit στον νέο κανόνα
και σβήστε ξανά στο Destination το (.*) και πατήστε save και τέλος
activate.

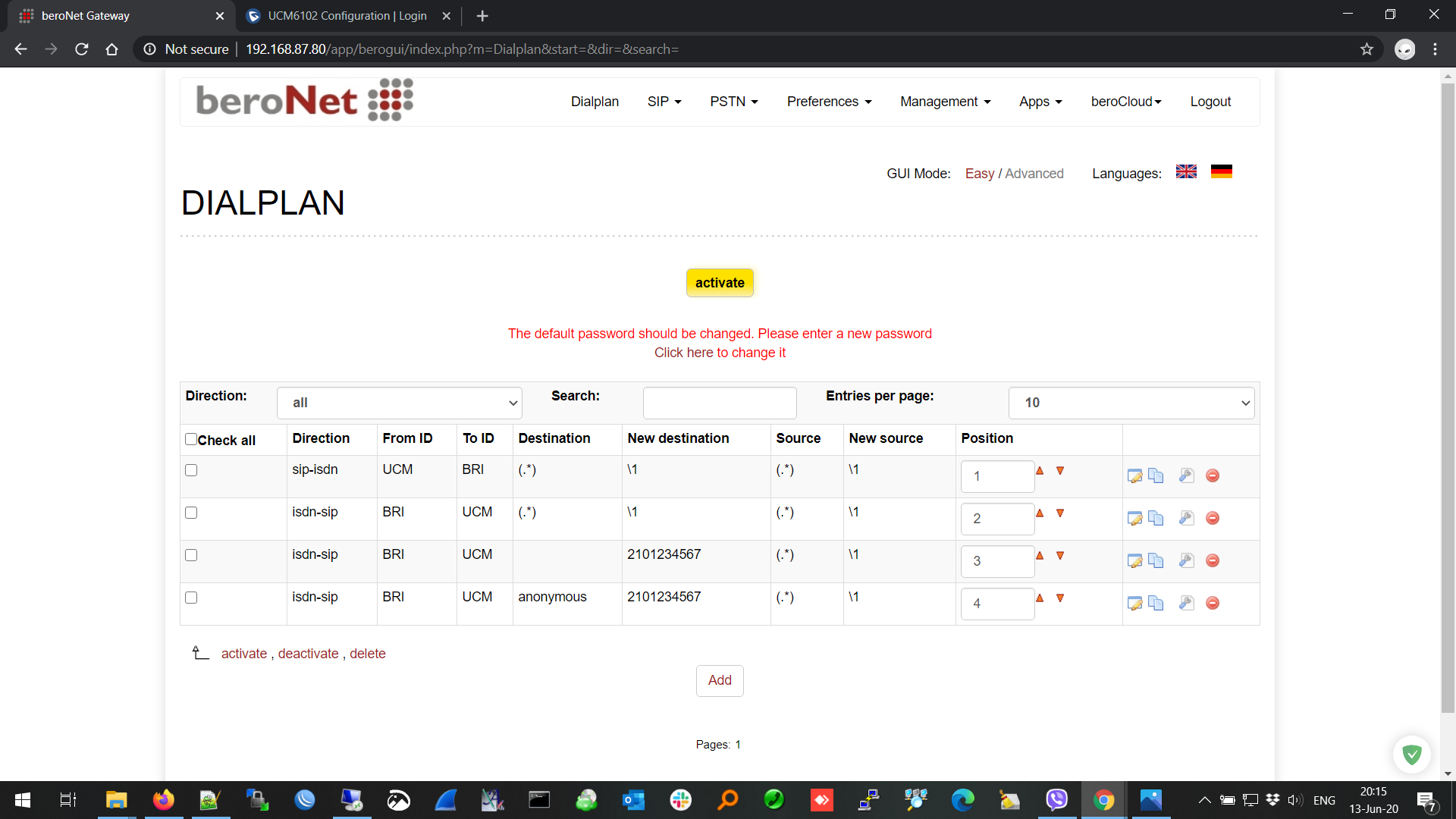

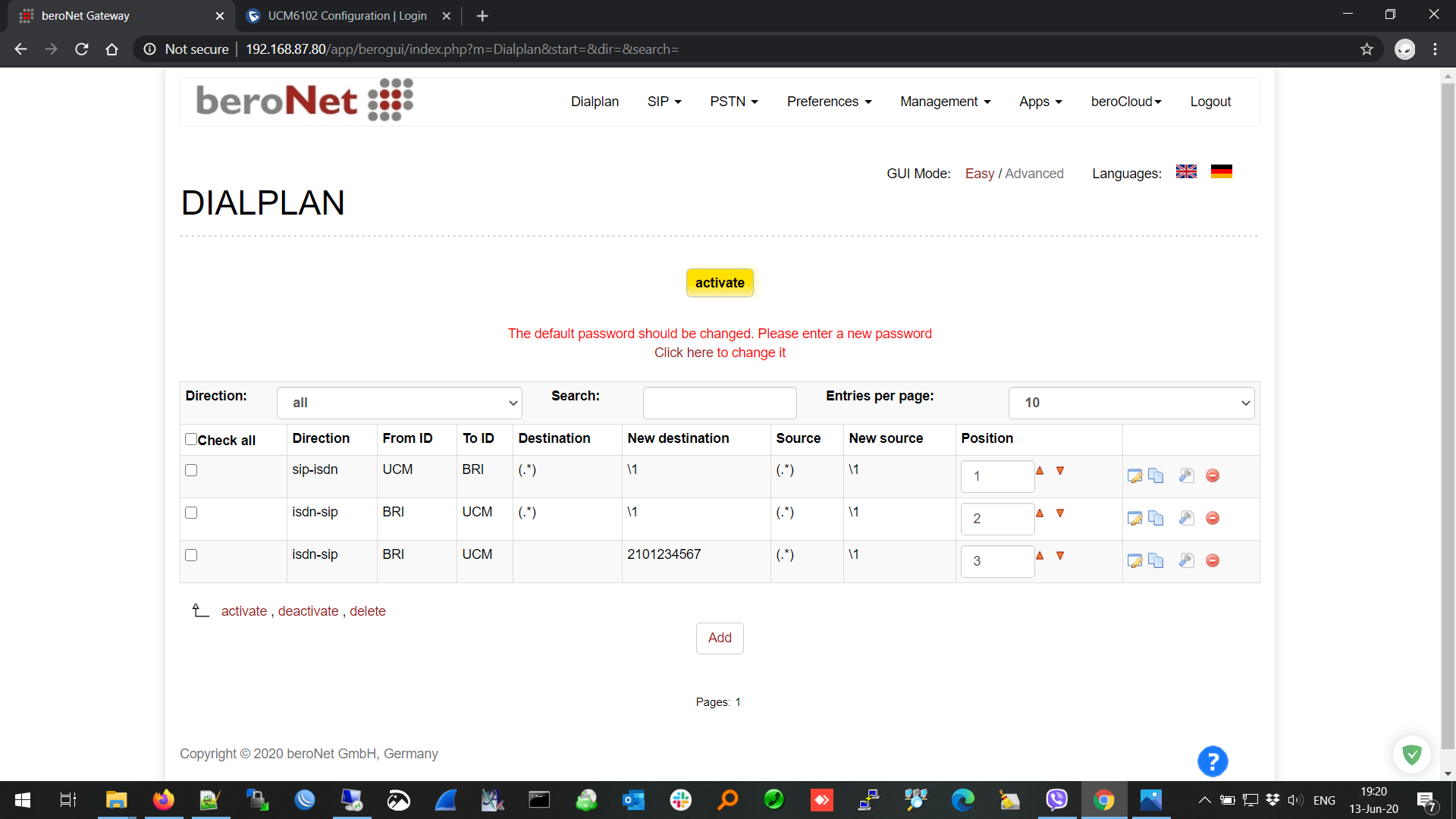

Θα πρέπει ο τελευταίος κανόνας να είναι όπως φαίνεται παραπάνω.

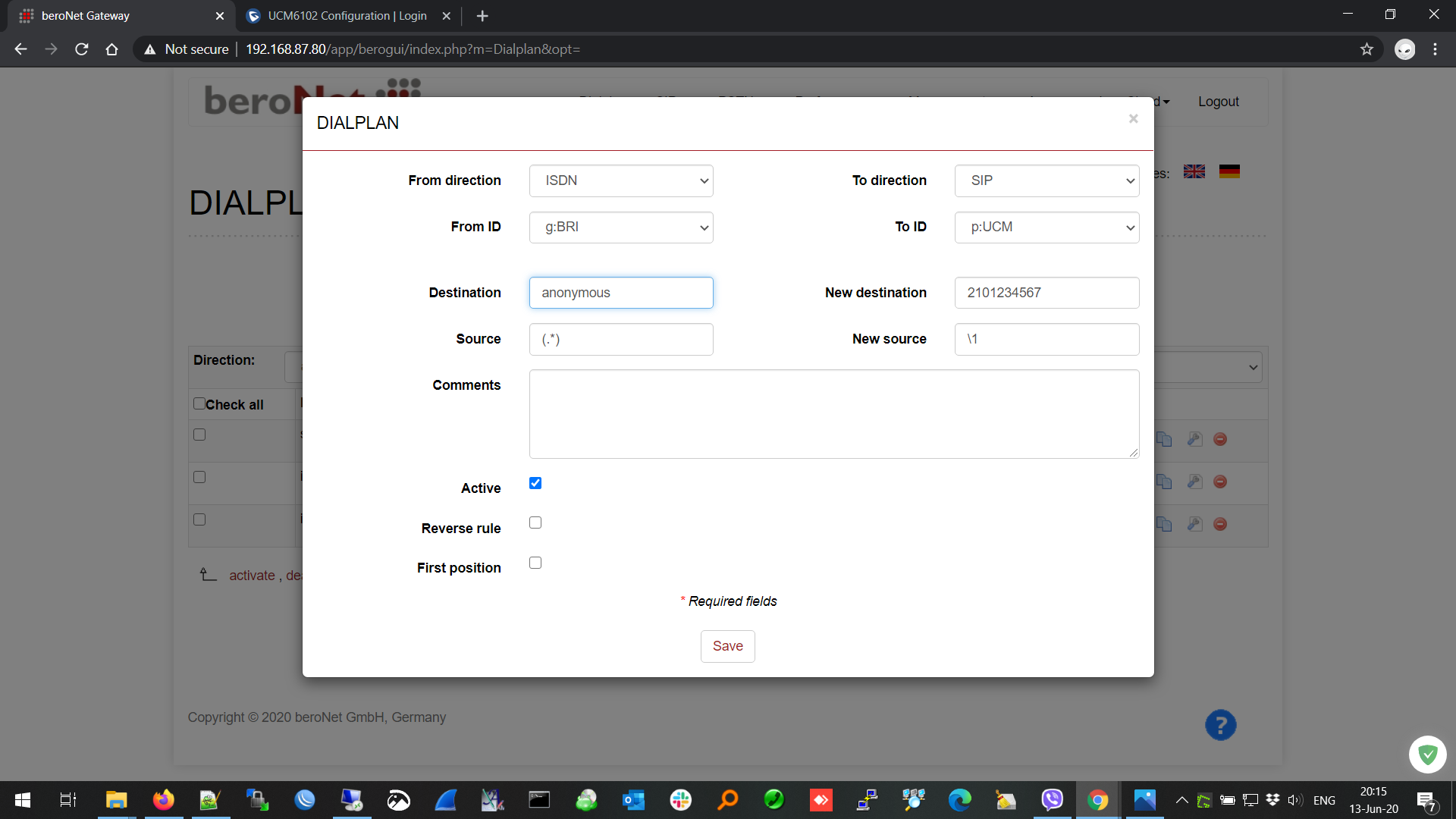

Αντίστοιχα μπορεί ο πάροχος αντί για κενό να αποστέλλει "anonymous" οπότε και θα πρέπει να προστεθεί επιπλέον ο παρακάτω κανόνας
Πατάτε save και activate.
Τα
τελευταία δυο παραδείγματα χρησιμοποιούνται μόνο για να μπορέσει να
είναι λειτουργική η εγκατάσταση μέχρι να διορθώσει ο πάροχος το ζήτημα
που έχει και να αποστέλλονται σωστά
οι αριθμοί, ύστερα μπορούν είτε να αφαιρεθούν είναι να
απενεργοποιηθούν. Για να μπορέσετε να εντοπίσετε τα παραπάνω ζητήματα θα
χρειαστεί να χρησιμοποιήσετε το Dialplan Debug ( Management >
Dialplan Debug ) ώστε να δείτε πως αποστέλλονται / λαμβάνονται οι αριθμοί.
Περισσότερες πληροφορίες για το dialplan του Beronet μπορείτε να βρείτε στα παρακάτω link:
Τέλος στο παρακάτω site μπορείτε να ελέγξετε αν τα dialplan που δημιουργείτε είναι σωστά ή όχι με tests.
Στη συνέχεια πάμε στο UCM620x/UCM6510 για το απαραίτητο configuration.

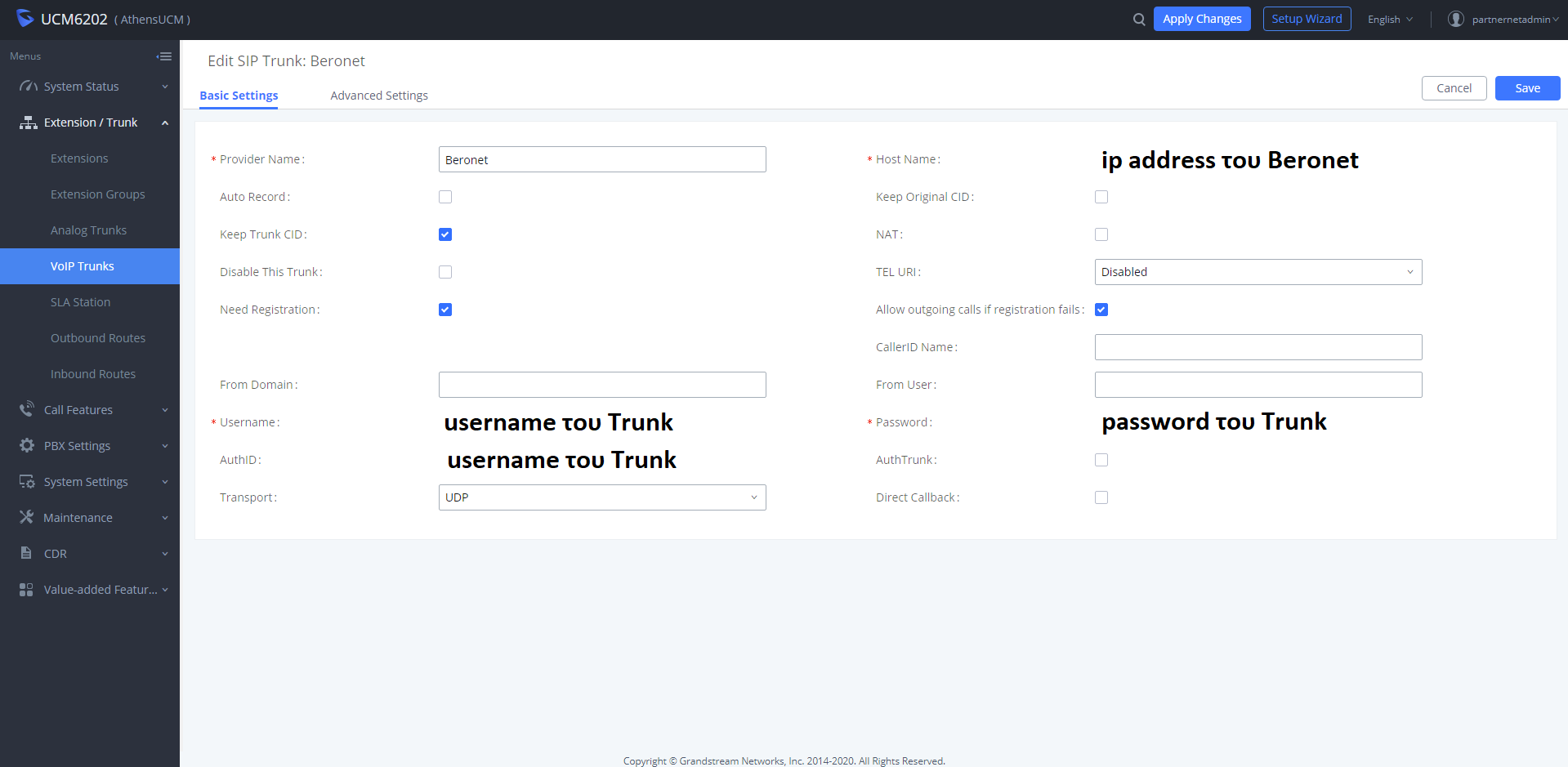

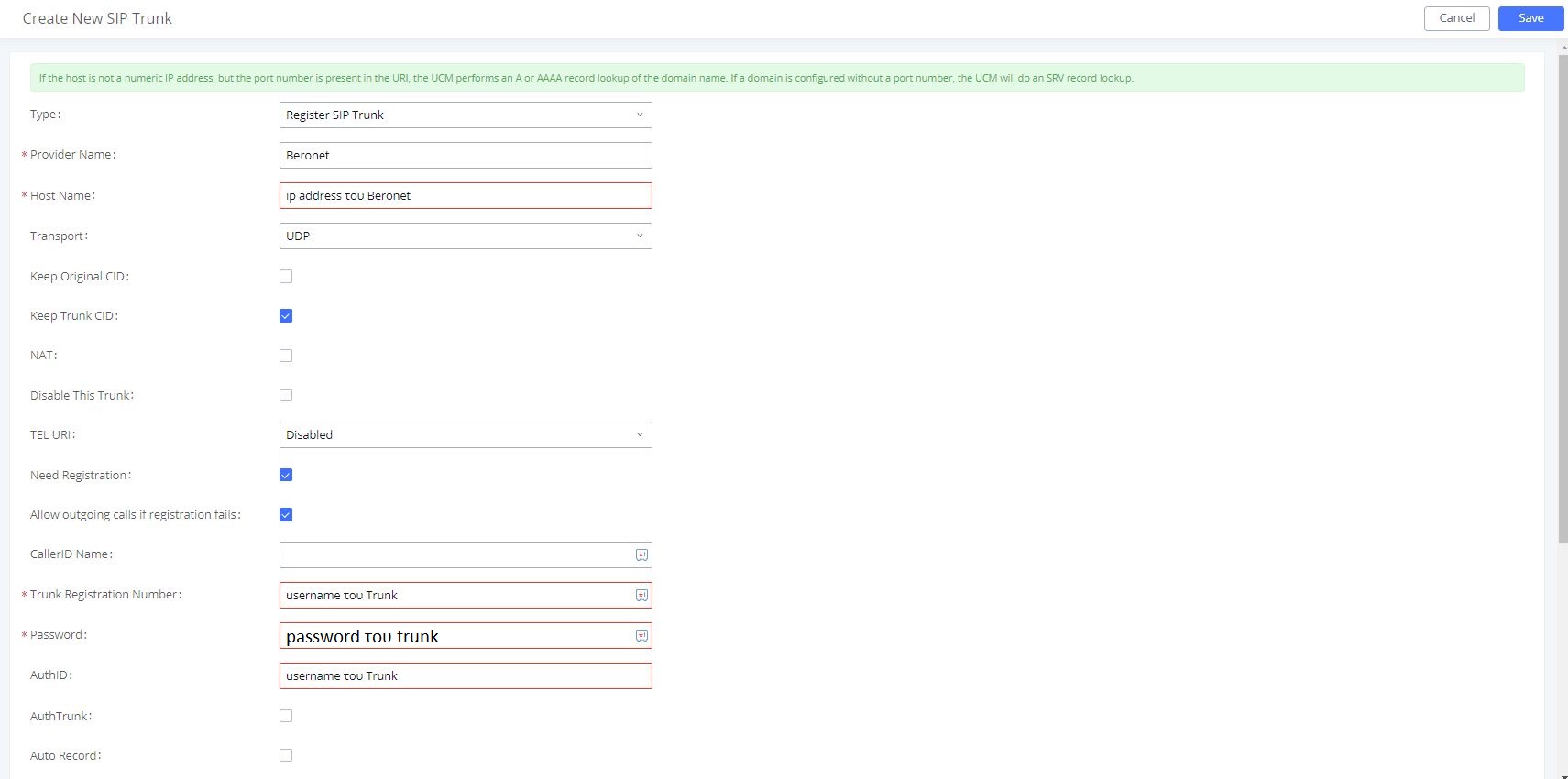

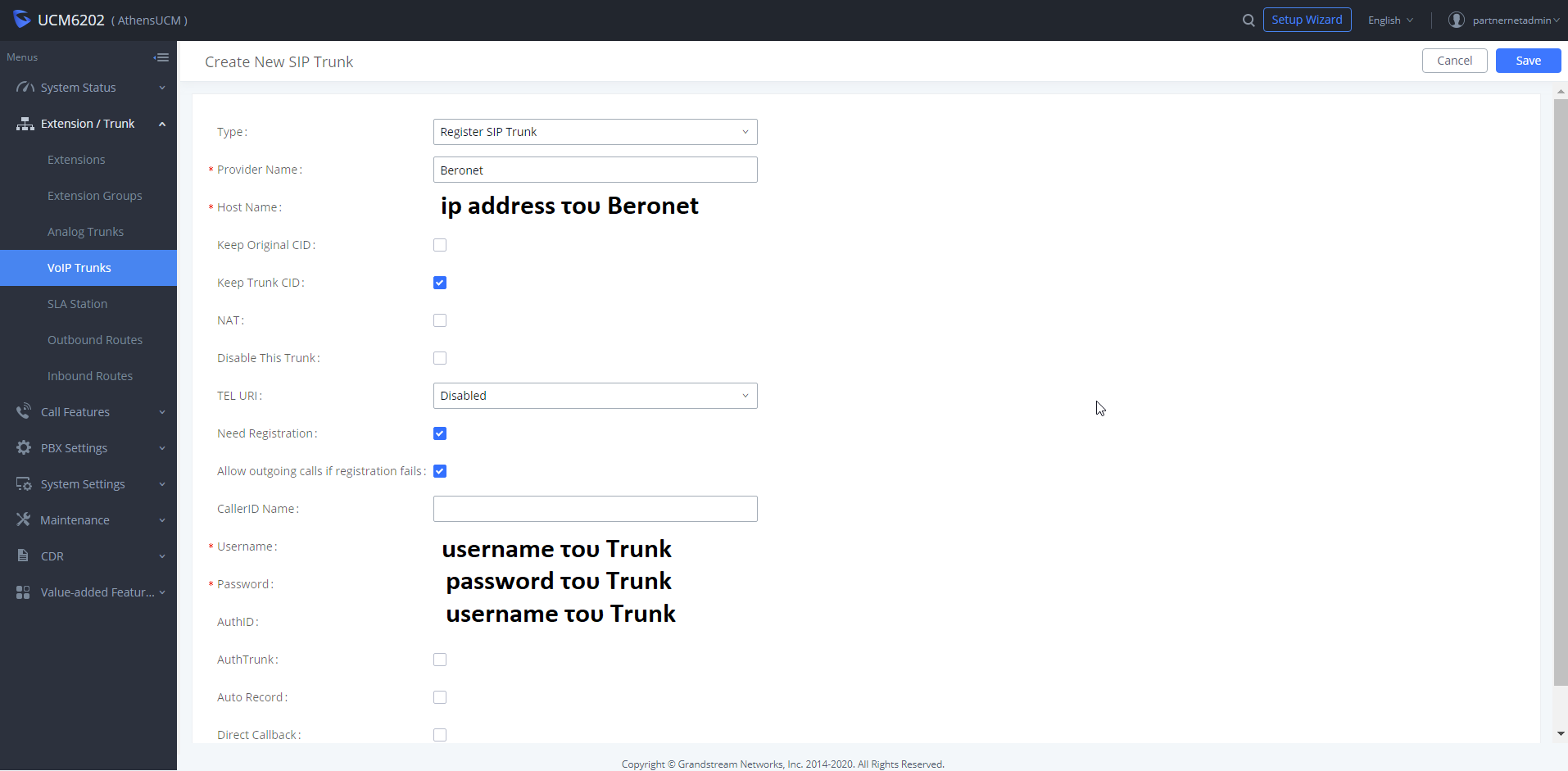

Μεταβείτε στο Menu Extensions / Trunk > VoIP Trunks και πατάτε "Add SIP Trunk" και περνάτε τα παρακάτω στοιχεία:
Πατάτε save και ύστερα Apply για να αποθηκεύσετε τις ρυθμίσεις του Trunk. Αφού το κάνετε πατάτε edit στο ήδη υπάρχων trunk.

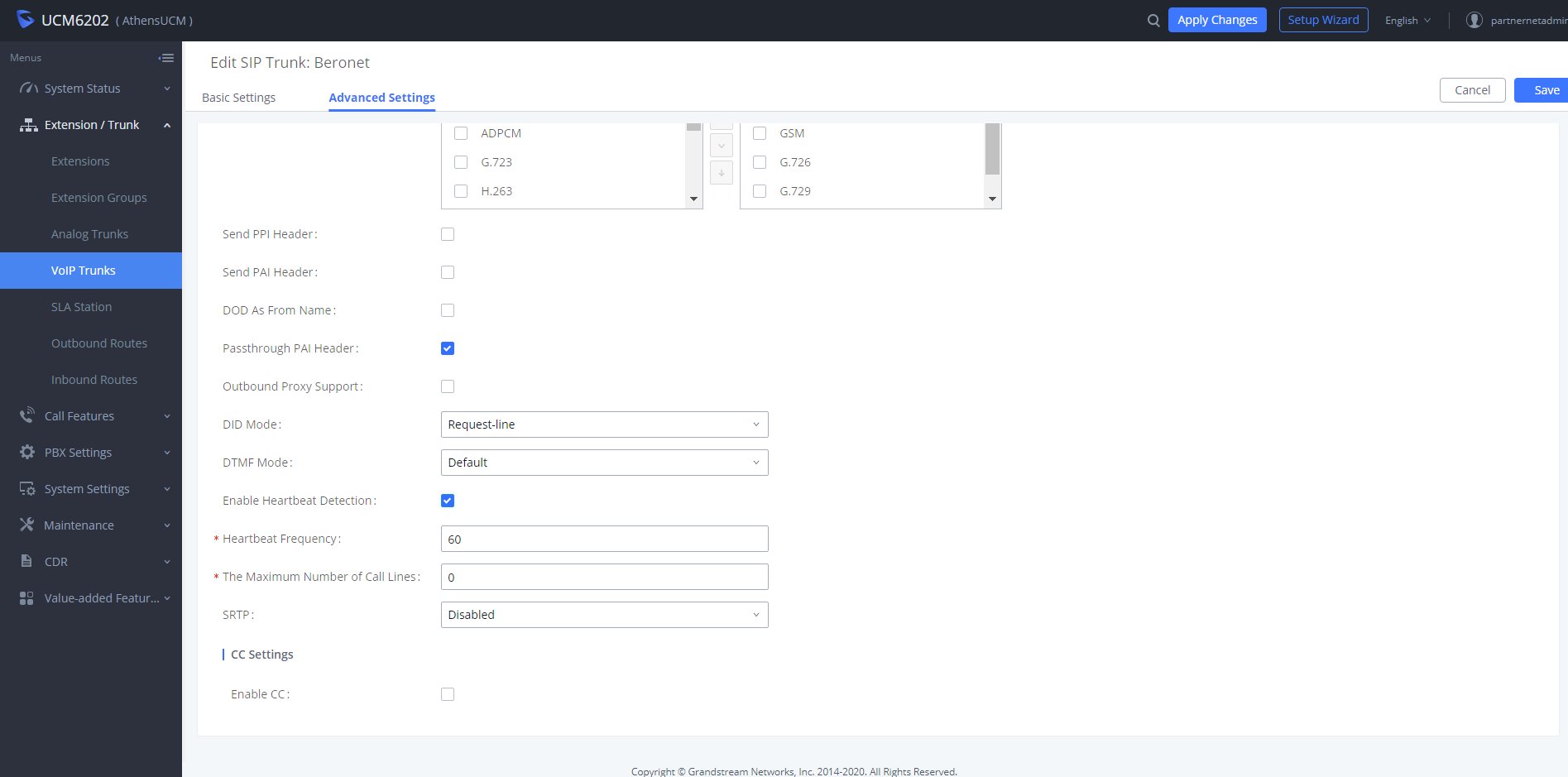

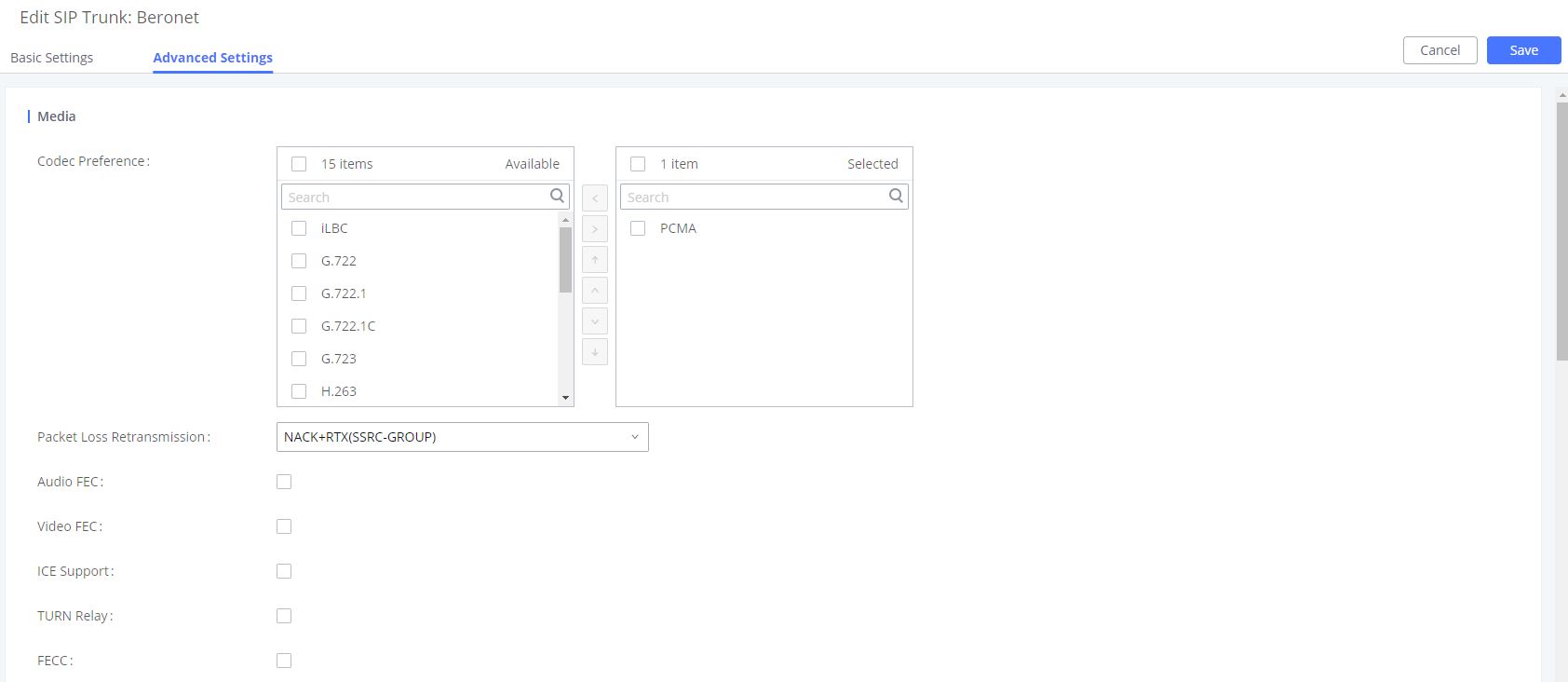

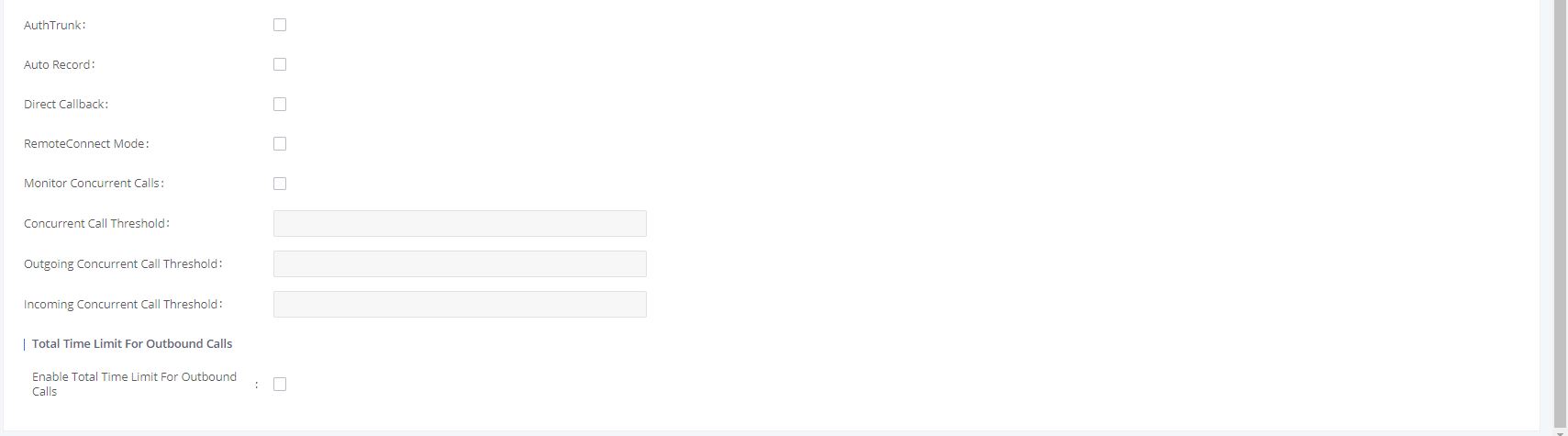

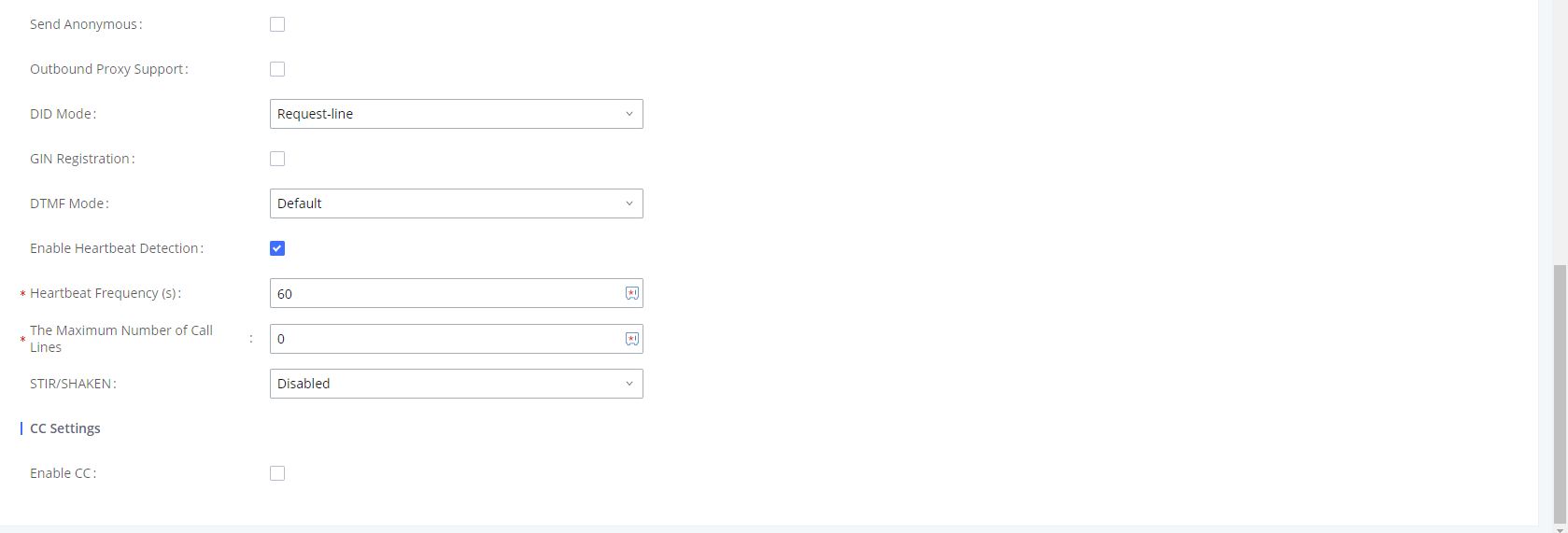

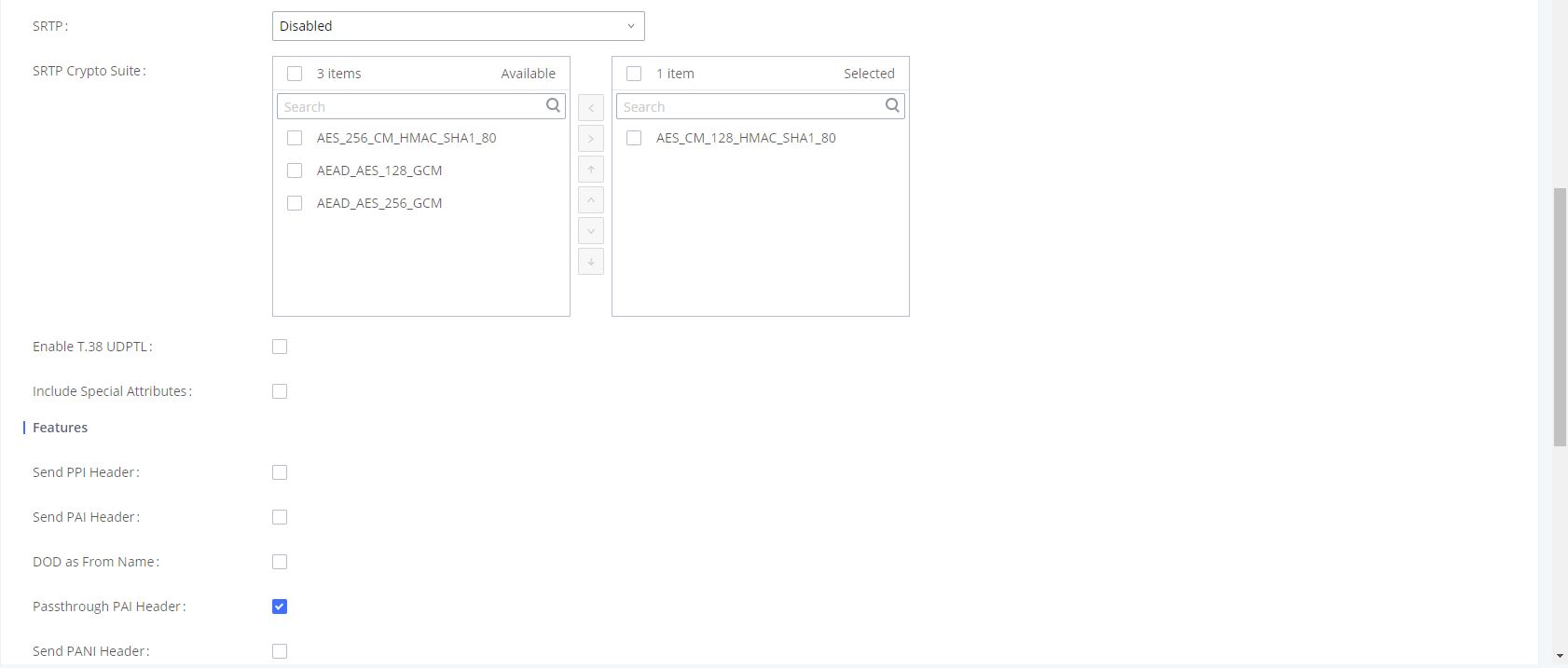

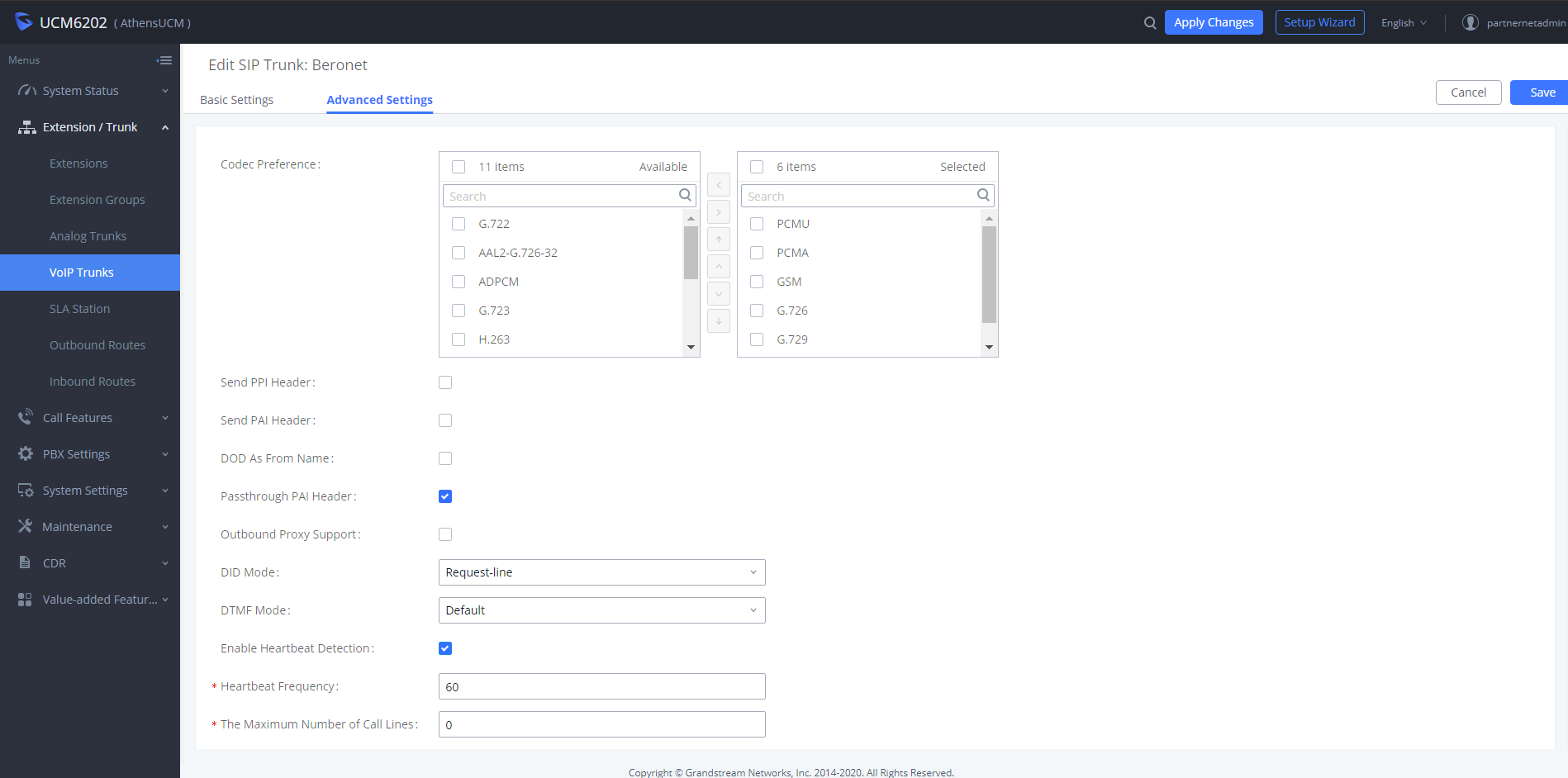

Ύστερα μεταβείτε στο tab Advanced Settings και κάντε τις παρακάτω ρυθμίσεις όπως φαίνονται παρακάτω:
Ύστερα πατάτε Save και Apply. Μεταβείτε στο Menu Extension / Trunks > Outbound Routes και δημιουργήστε το Outbound Dialplan:

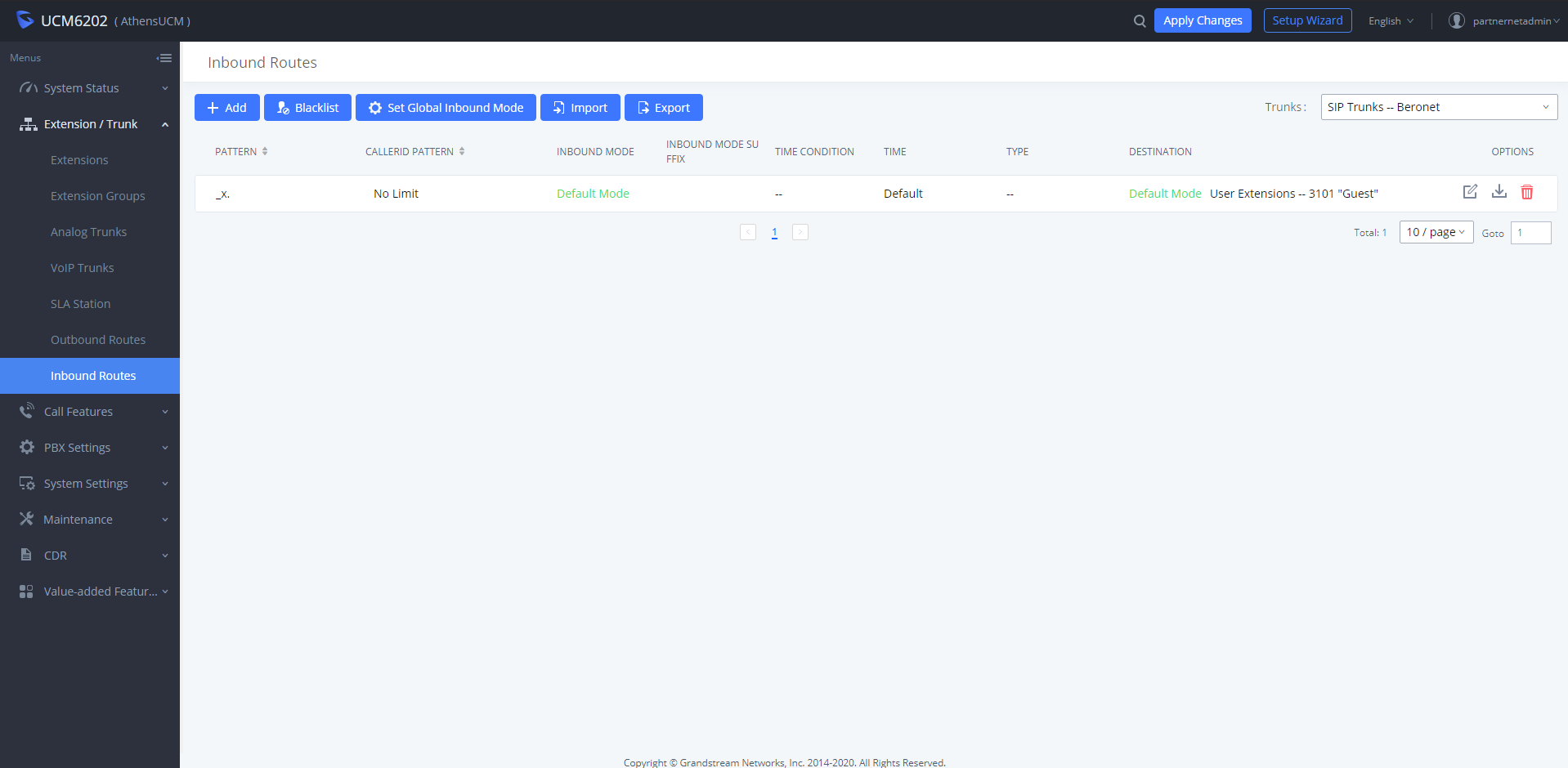

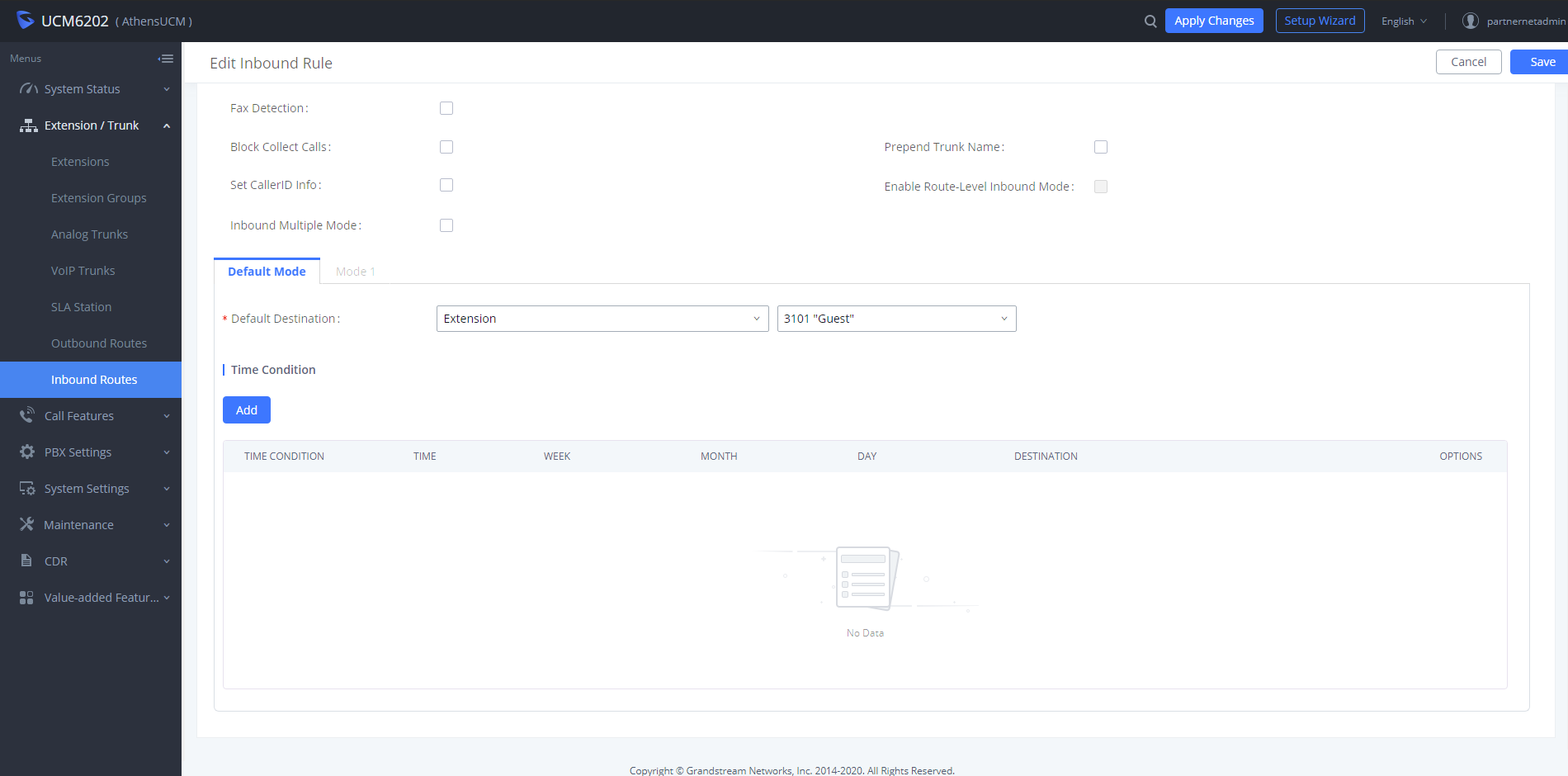

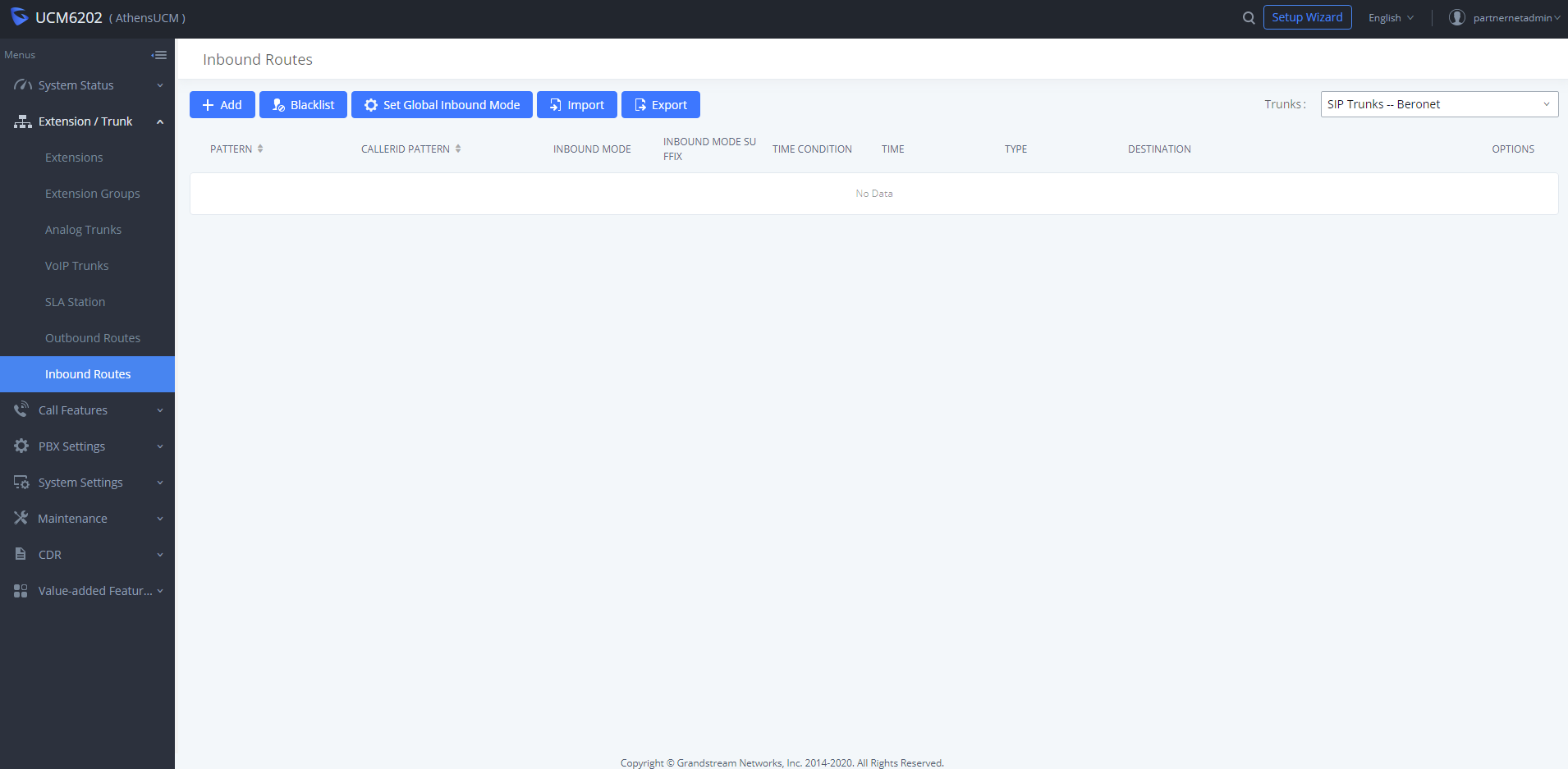

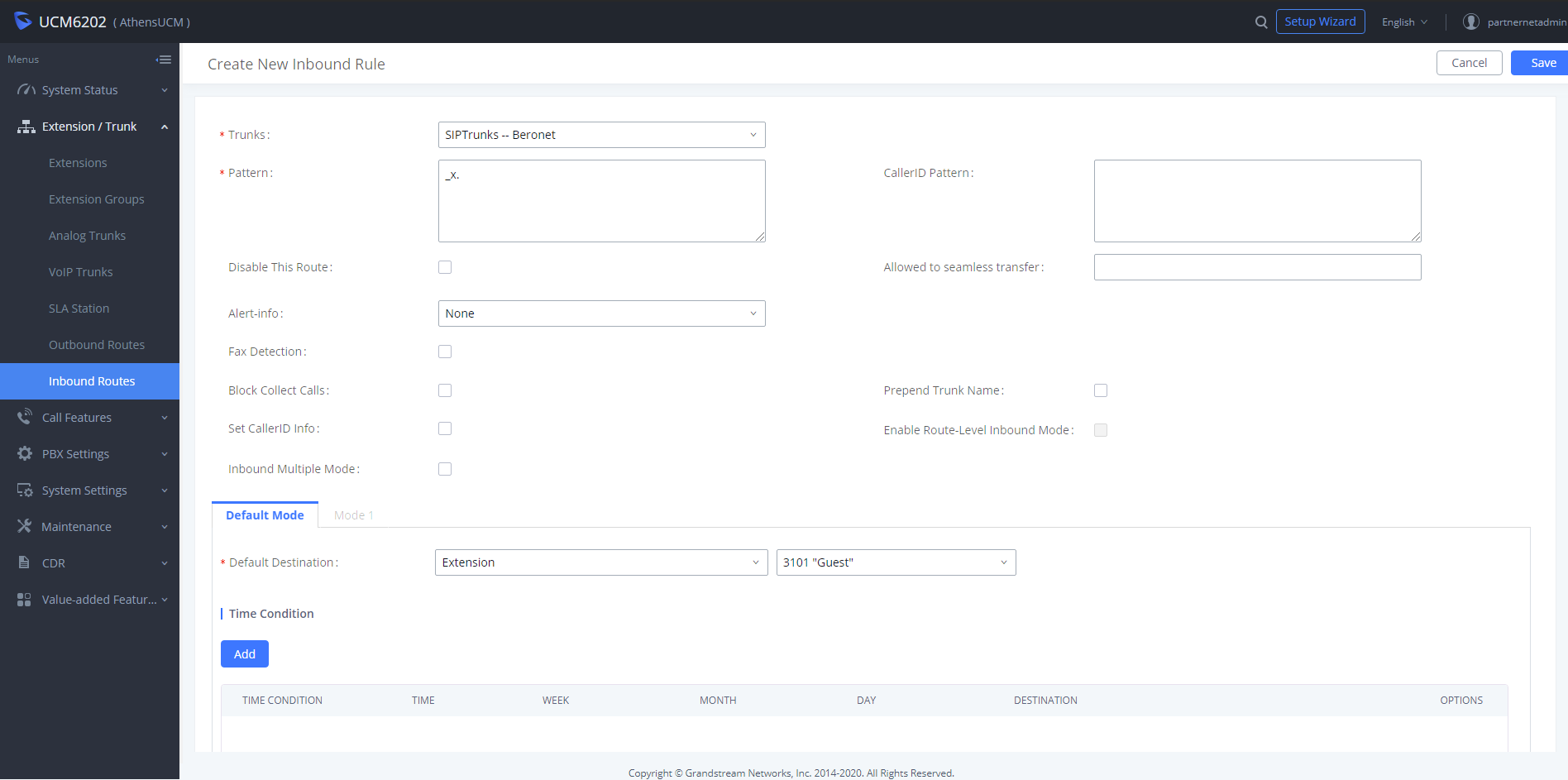

Πατήστε save και ύστερα μεταβείτε στο menu Inbound Routes για να δημιουργήσετε τον κανόνα για το εισερχόμενο traffic:
Τέλος πατήστε save και apply και είστε έτοιμοι για την διαχείριση των κλήσεων που προέρχονται από το Beronet.
Αν έχετε UCM630x/A για το απαραίτητο configuration.
Μεταβείτε στο Menu Extensions / Trunk > VoIP Trunks και πατάτε "Add SIP Trunk" και περνάτε τα παρακάτω στοιχεία:
Ύστερα προχωρήστε σε edit του trunk και προχωρήστε στην παρακάτω παραμετροποίηση στα advanced settings:
Τα λοιπά configurations είναι ίδια και στα δυο κέντρα.

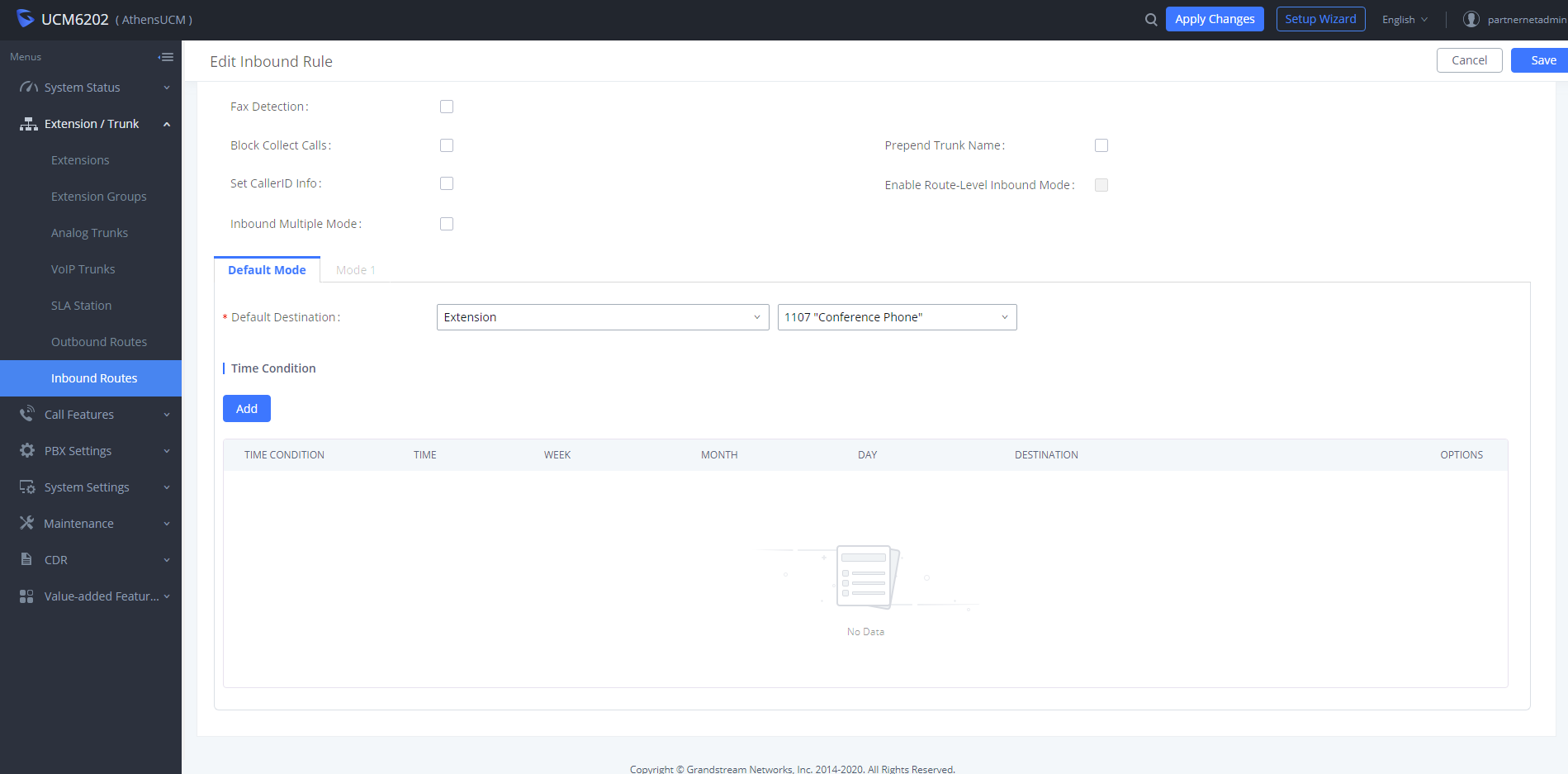

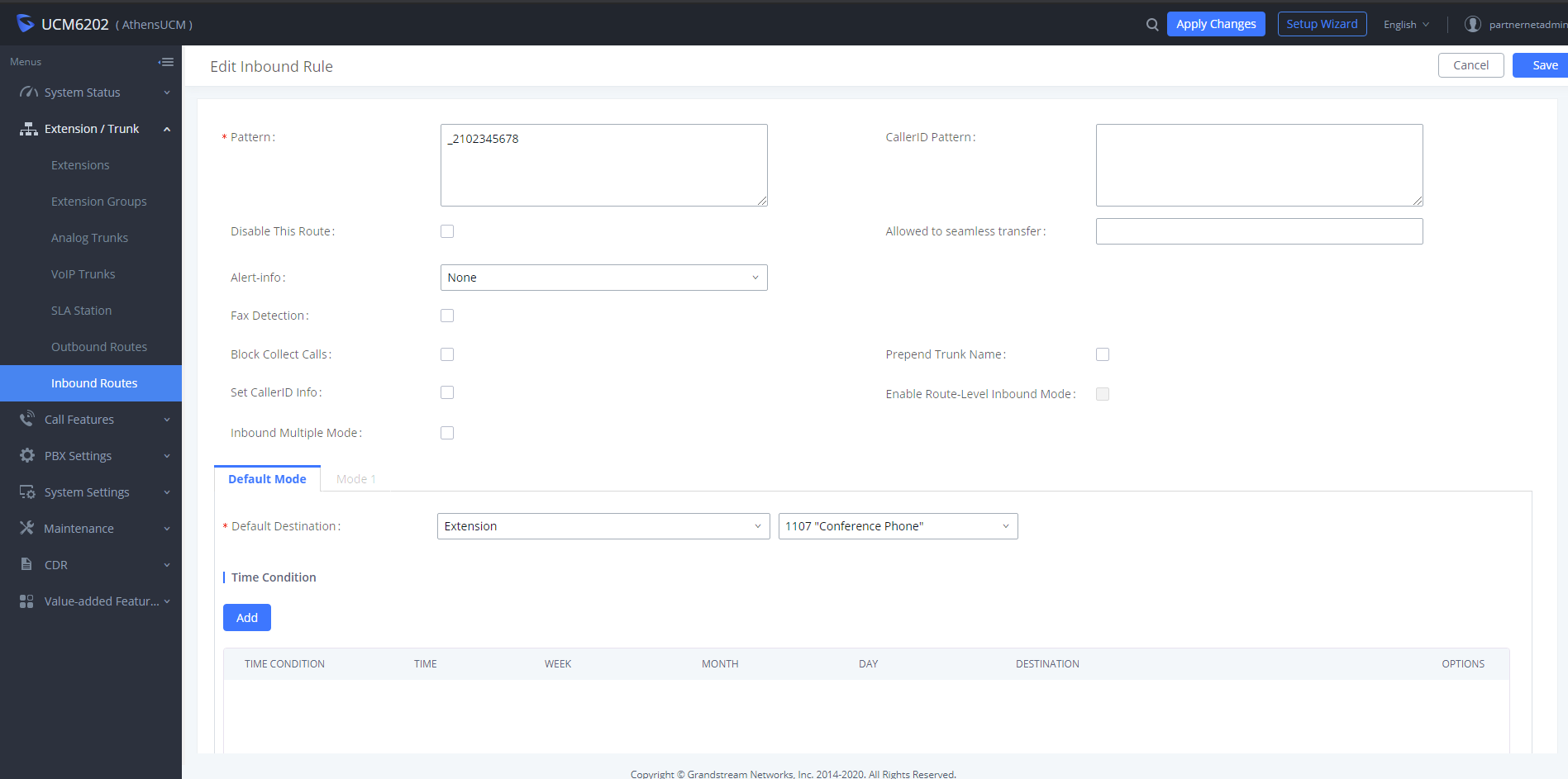

Σε
περίπτωση που έχετε πολλαπλούς αριθμούς στην ISDN σας και θέλετε να
διαχειριστείτε που θα δρομολογούνται οι κλήσεις ανάλογα τον αριθμό θα
πρέπει να κάνετε τα παρακάτω inbound routes. Έστω οτι έρχονται κλήσεις
από το 2101234567 και από το 2102345678 και θέλετε να δρομολογηθούν σε
διαφορετικούς προορισμούς δημιουργείτε τα παρακάτω:
Πατάτε Save και Apply και έτσι θα δρομολογούνται οι κλήσεις σε διαφορετικούς προορισμούς ανάλογα σε ποιο αριθμό έρχεται η κλήση.

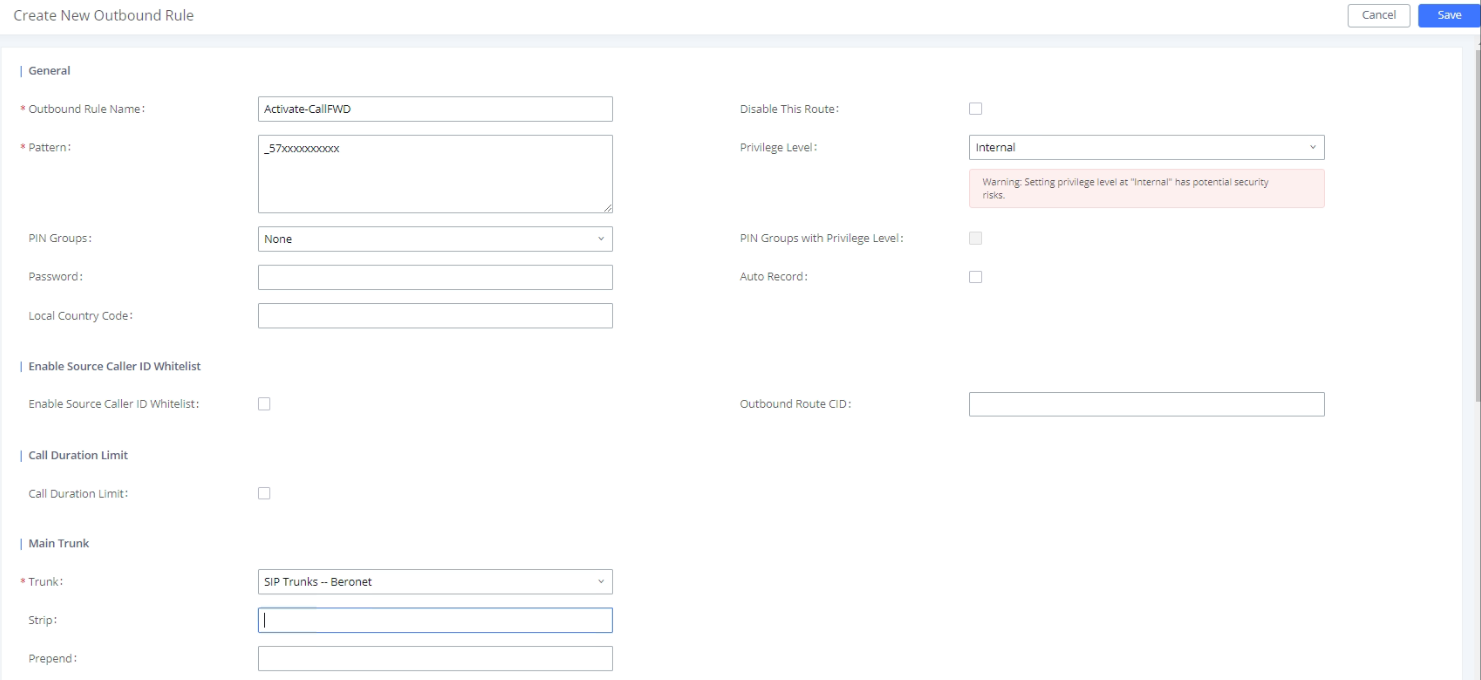

Δρομολόγηση εξερχόμενων κλήσεων σε ISDN,PRI από συγκεκριμένo αριθμό στην ίδια γραμμή.
Έστω ότι έχετε μια ISDN ή μια PRI με πολλαπλούς αριθμούς και MSN και επιθυμείτε να βγάζετε κλήσεις μόνο με ένα αριθμό τότε θα πρέπει να αλλάξετε τον κανόνα SIP-ISDN από το default
σε
Αυτό λέει ότι όταν χρησιμοποιείτε την γραμμή αυτή θέλετε να βγαίνετε με αυτόν το αριθμό. Θα πρέπει αυτοί οι custom κανόνες να είναι πρώτοι στο dial plan αλλάζοντας το position τους σε 1 ή 2 ώστε να είναι οι ποιο specific κανόνες ποιο ψηλά.
Προσοχή ο αριθμός αυτός πρέπει να συμπεριλαμβάνετε σαν MSN στην γραμμή σας και να συμπληρωθεί σωστά όπως τον ζητάει ο πάροχος είτε με 10 ψηφία 2101234567 ή αν σας ζητάνε με +30 να βάλετε +302101234567.Για το σωστό αριθμό επικοινωνείτε με τον πάροχό σας.

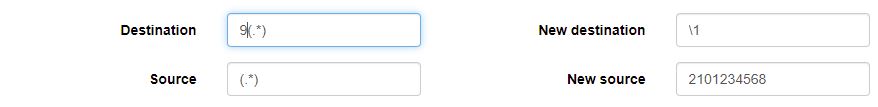

Έστω ότι έχετε μια ISDN ή μια PRI με πολλαπλούς αριθμούς και MSN και επιθυμείτε να βγάζετε κλήσεις και με τους δυο αριθμούς που μπορεί να έχετε τότε θα πρέπει να αλλάξετε τον κανόνα SIP-ISDN από το default
σε
Αυτό θα σας διομολογήσει την κλήση με τον αριθμό 2101234567 αλλά αν έχετε και άλλο αριθμό που επιθυμείτε να δρομολογήσετε από την ίδια γραμμή μπορείτε να το κάνετε με τον παρακάτω τρόπο. Κάνετε copy τον κανόνα πατώντας το παρακάτω:
Και θα έχετε ένα duplicate κανόνα που αλλάζετε από
σε

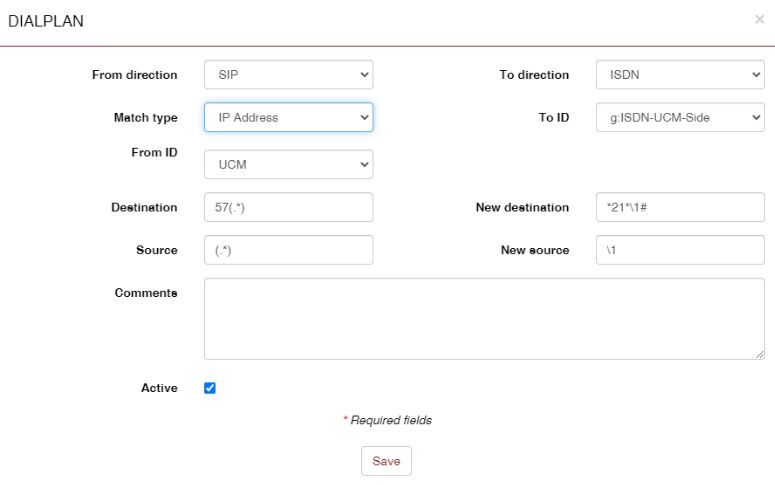

Το οποίο σημαίνει ότι όταν η κλήση από το κέντρο σας έρθει με 9 (για παράδειγμα 92107100000) θα βγει από την ίδια ISDN γραμμή αλλά με τον αριθμό 2101234568.Θα πρέπει αυτοί οι custom κανόνες να είναι πρώτοι στο dial plan αλλάζοντας το position τους σε 1 ή 2 ώστε να είναι οι ποιο specific κανόνες ποιο ψηλά.

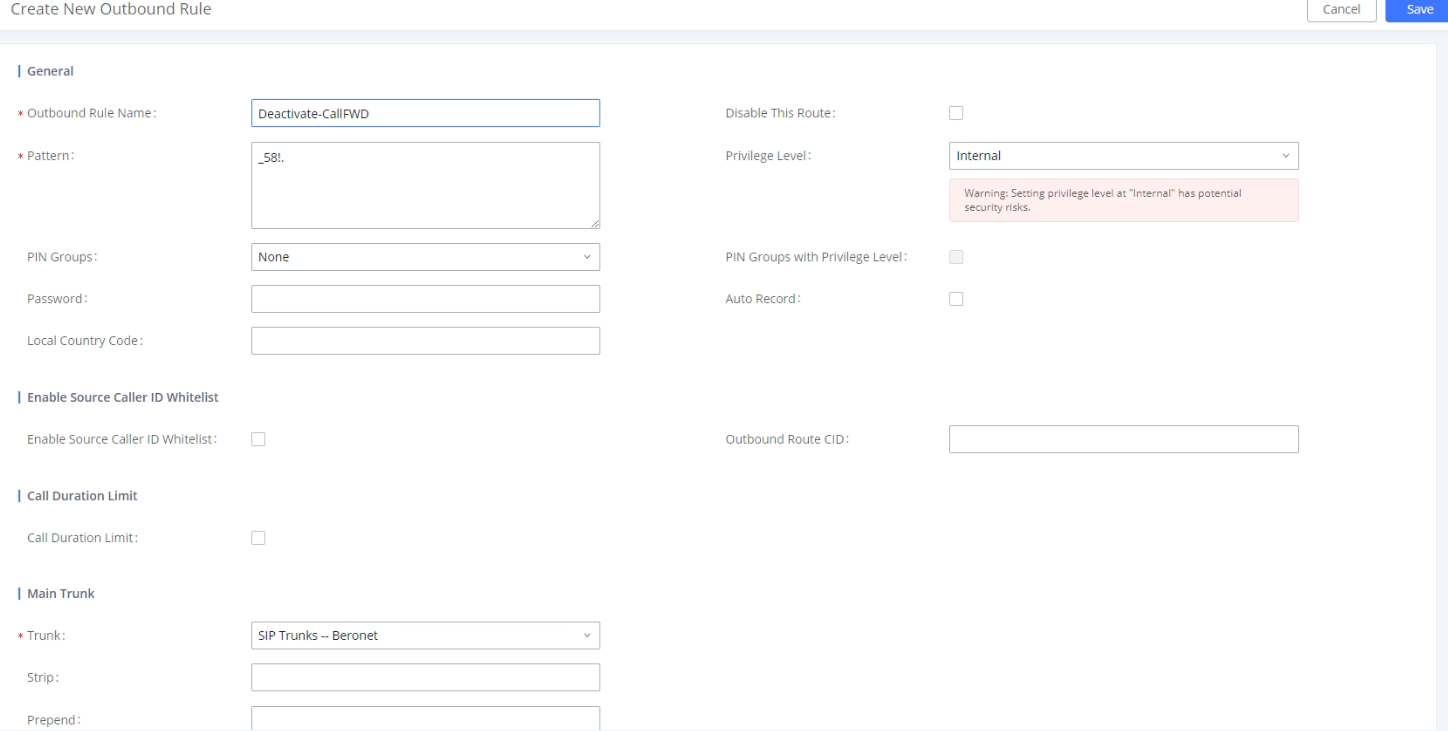

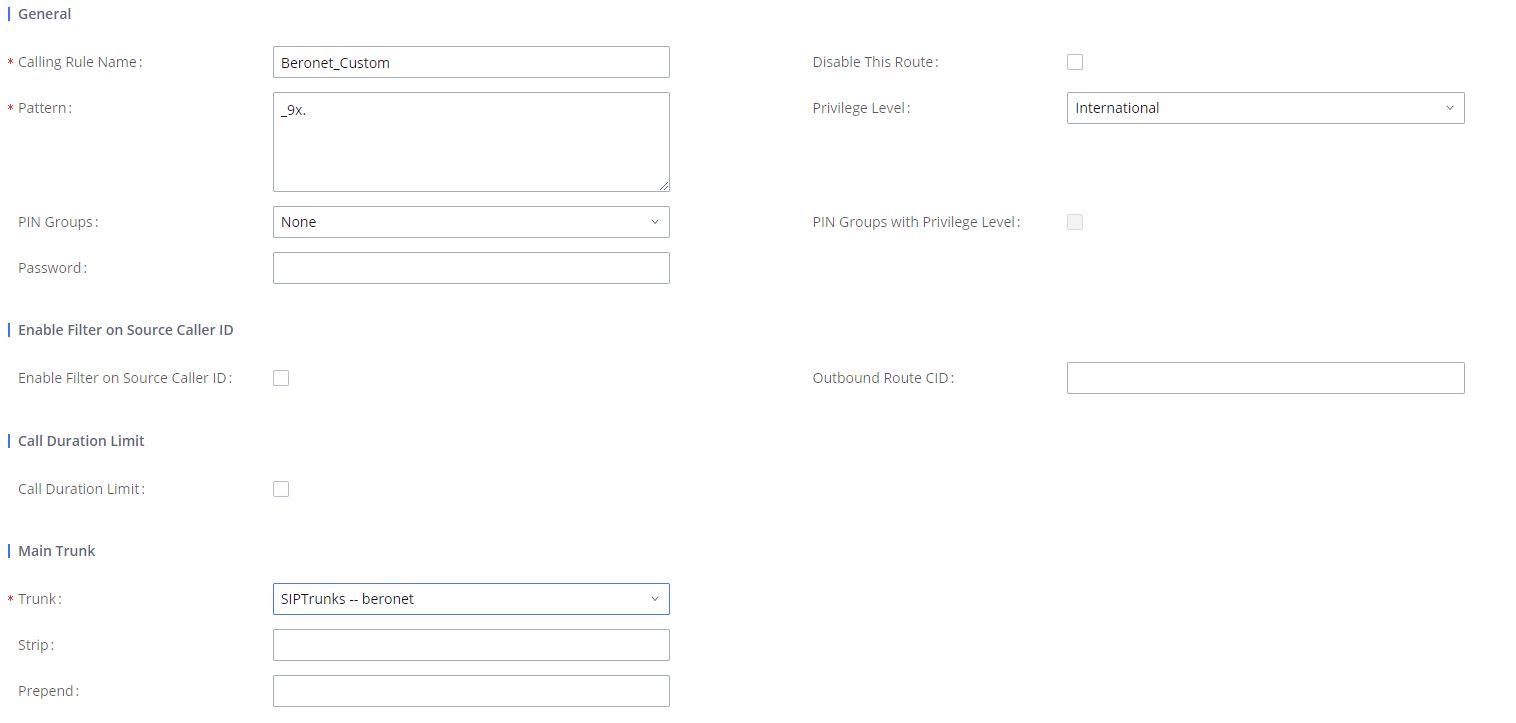

Θα πρέπει να προγραμματίσετε το κέντρο σας ένα επιπλέον κανόνα όπως ο παρακάτω
και αντίστοιχα αυτός ο κανόνας πρέπει να είναι ποιο ψηλά γιατί είναι ποιο specific.

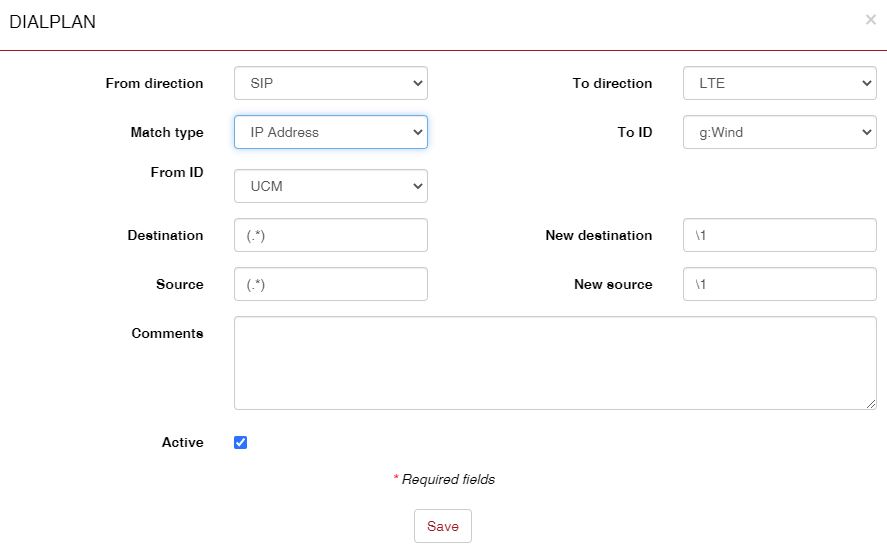

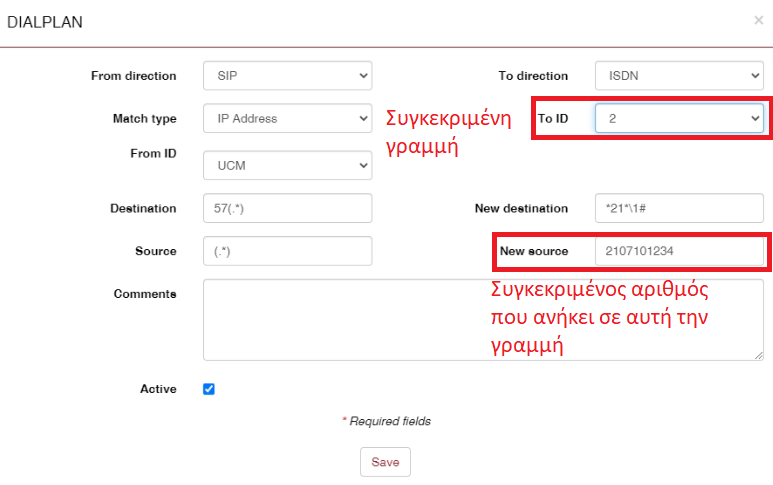

Δρομολόγηση εξερχόμενων κλήσεων σε ISDN,PRI από διαφορετικές γραμμές ISDN , PRI
Έστω ότι έχετε πολλαπλές ISDN , PRI γραμμές μπορείτε αν θέλετε να βγάζετε κλήσεις από συγκεκριμένη γραμμή. Αλλάζετε το default SIP-ISDN dialplan

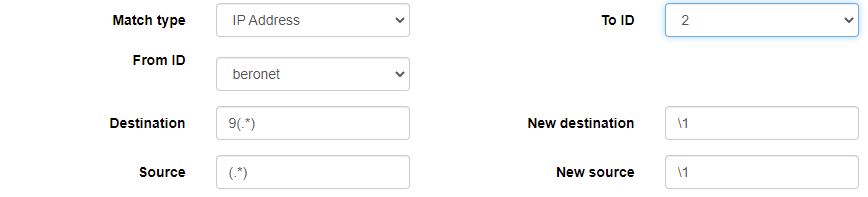

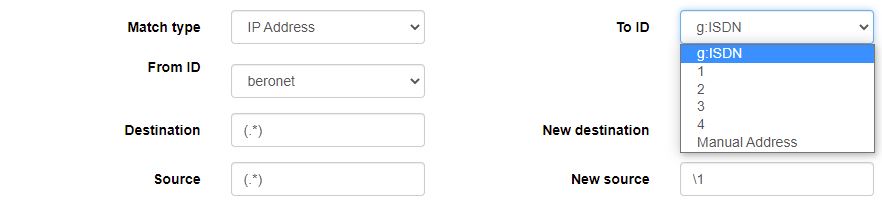

και επιλέγετε στο πεδίο Το ID τον αριθμό της πόρτας που έχετε συνδέσει στο beronet την αντίστοιχη γραμμή.
Μπορείτε αντίστοιχα να κάνετε copy τον κανόνα όπως σας δείξαμε και παραπάνω και να φτιάξετε ότι όταν ο αριθμός έρχεται με συγκεκριμένο ψηφίο μπροστά ( για παράδειγμα 92107100000) να σας στέλνει από διαφορετική γραμμή ενώ όταν έρχεται χωρίς πρόθεμα ( για παράδειγμα 2107100000 ) να δρομολογείτε από άλλο.
και επιπλέον κανόνας

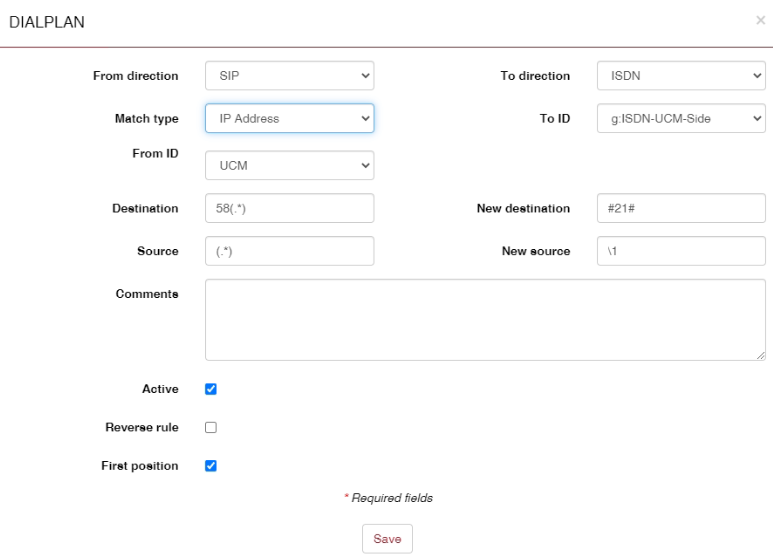

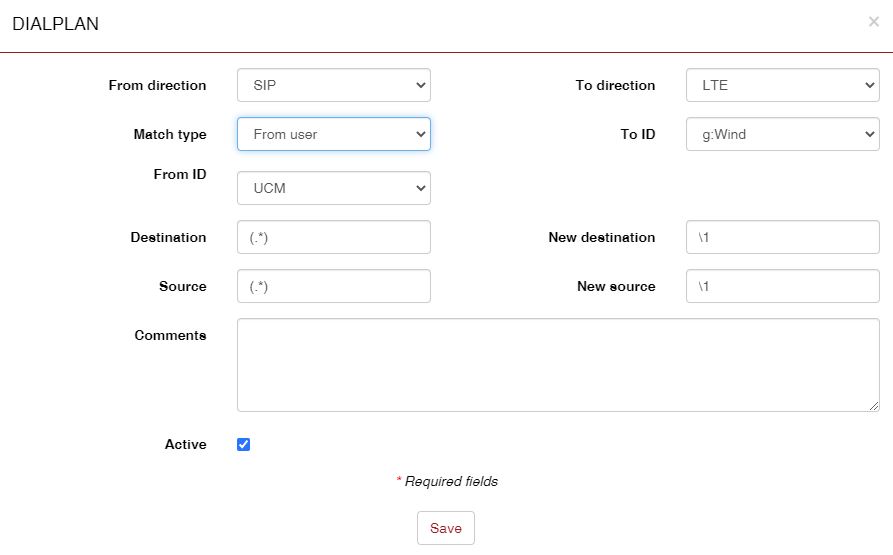

Μπορείτε να χρησιμοποιήσετε επίσης και να βγαίνετέ και με διαφορετική γραμμή αλλά με MSN κάνοντας συνδυασμό και των ποιο πάνω οδηγιών.
Θα πρέπει αυτοί οι custom κανόνες να είναι πρώτοι στο dial plan αλλάζοντας το position τους σε 1 ή 2 ώστε να είναι οι ποιο specific κανόνες ποιο ψηλά.
Θα πρέπει να προγραμματίσετε το κέντρο σας ένα επιπλέον κανόνα όπως ο παρακάτω
και αντίστοιχα αυτός ο κανόνας πρέπει να είναι ποιο ψηλά γιατί είναι ποιο specific.

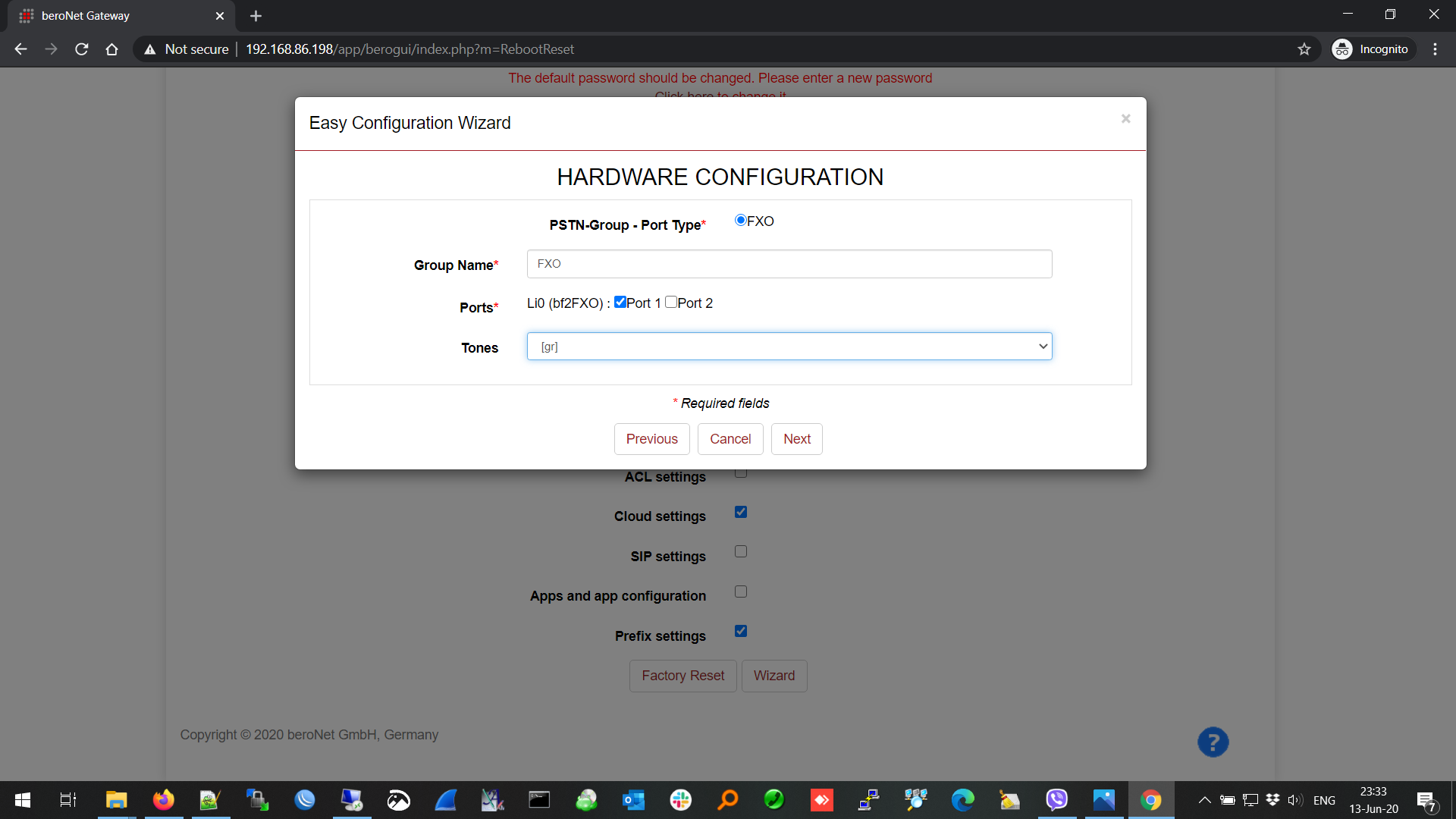

Στο παρακάτω παράδειγμα έχουμε ένα Beronet Gateway με 2FXO αλλά θα χρησιμοποιήσουμε μόνο το 1 FXO.
Μετά το reboot όταν κάνετε login θα εμφανιστεί η παρακάτω σελίδα και θα
πρέπει να πάτε στο menu SIP > SIP ώστε να αλλάξετε τις παρακάτω
ρυθμίσεις.

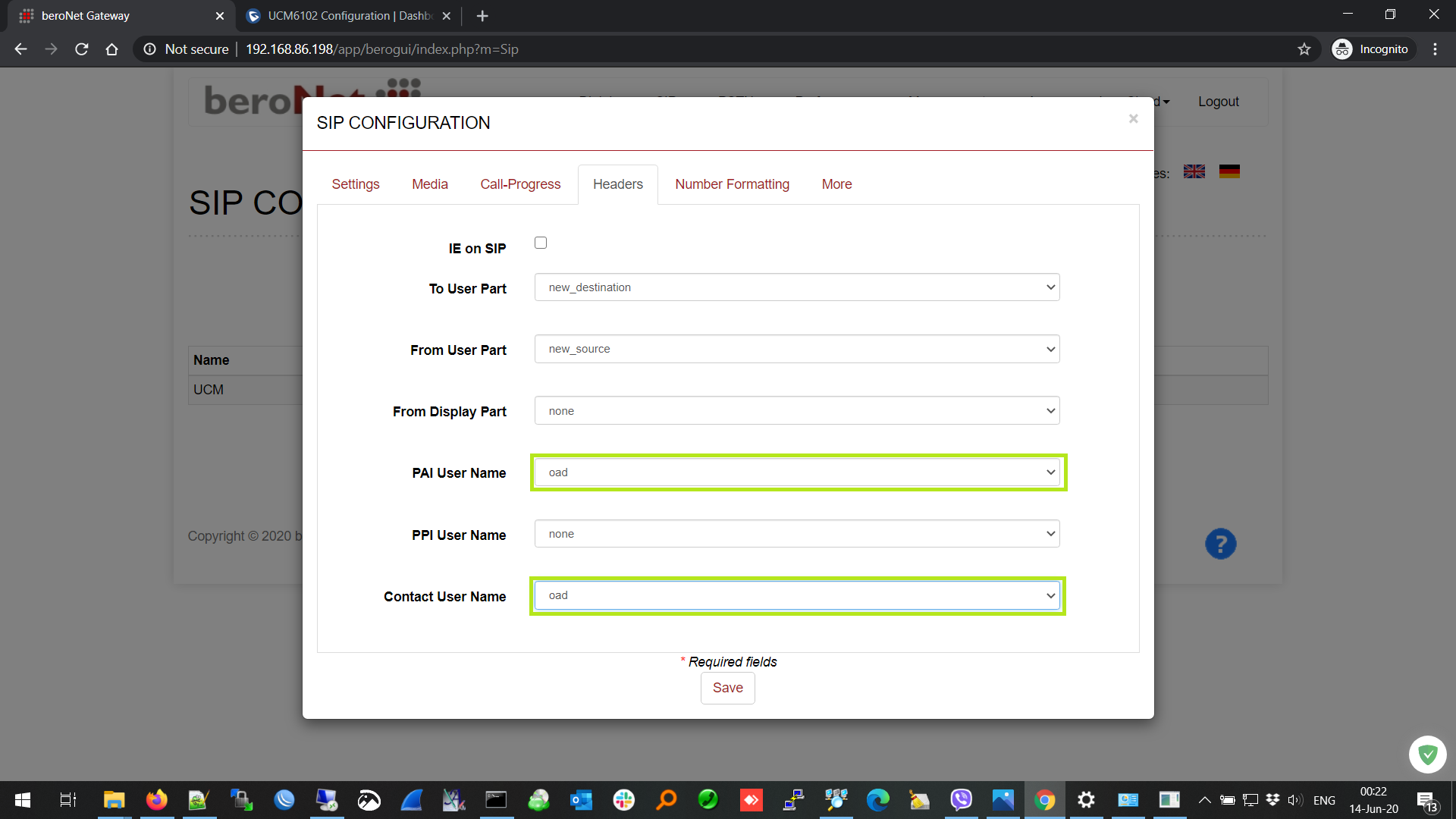

Το παρακάτω menu είναι σημαντικό καθώς τα πεδία PAI User Name και
Contact User Name στα τελευταία firmware αν δεν αλλαχτούν σε "oad" αντί
για αριθμό στην αναγνώριση κλήσης θα εμφανίζετε το username του Trunk.
Πατάτε save και ύστερα Activate

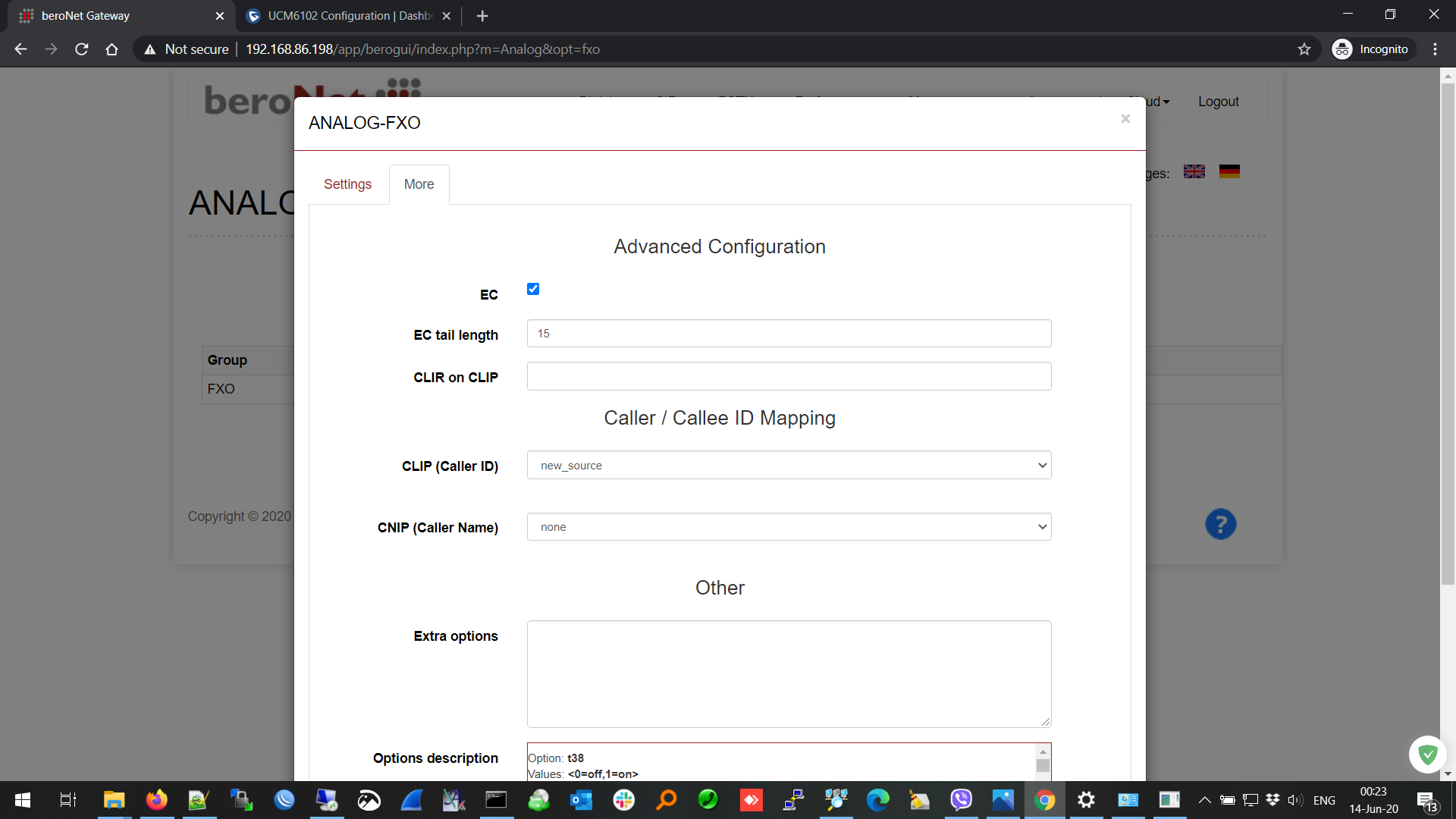

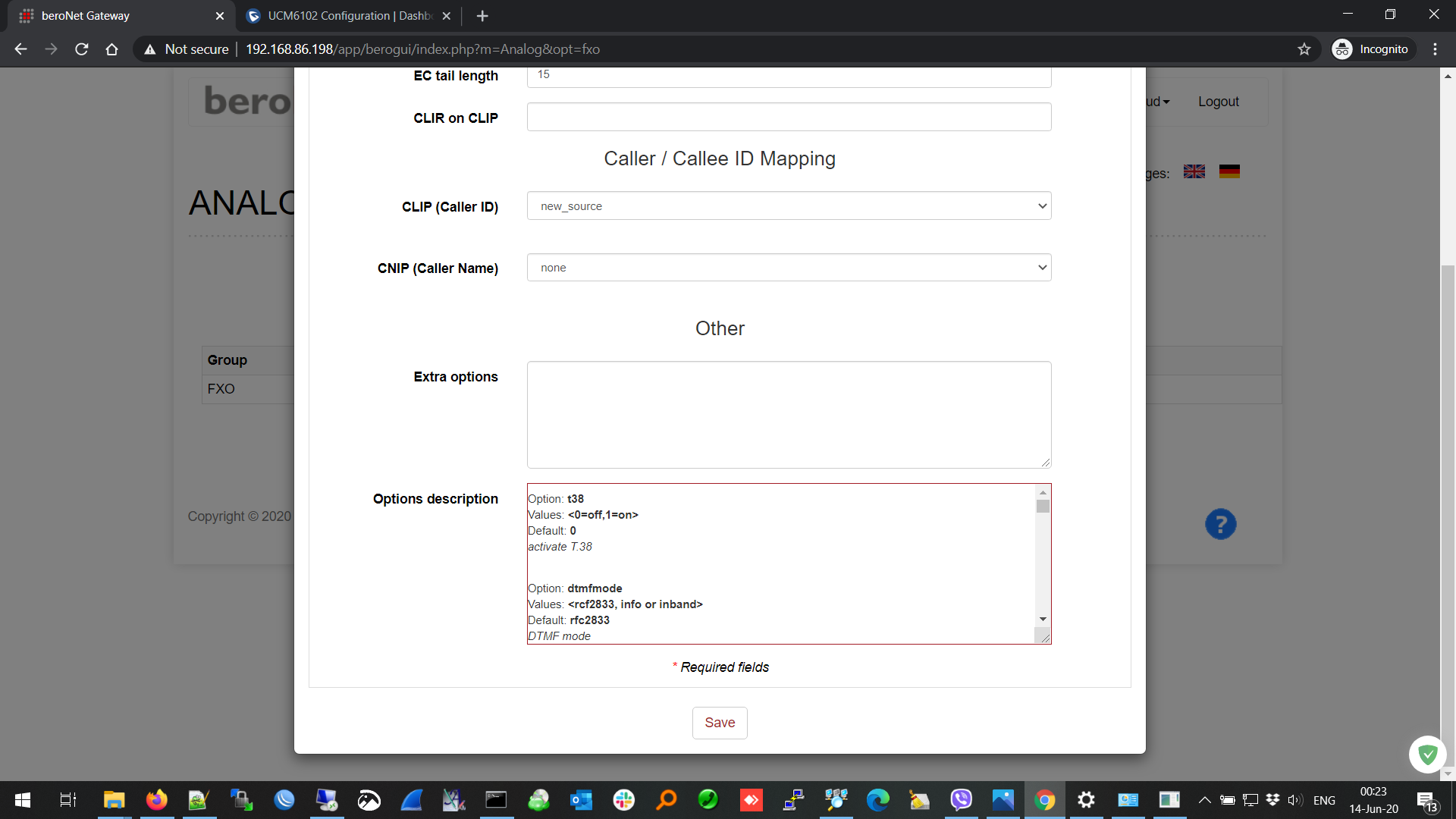

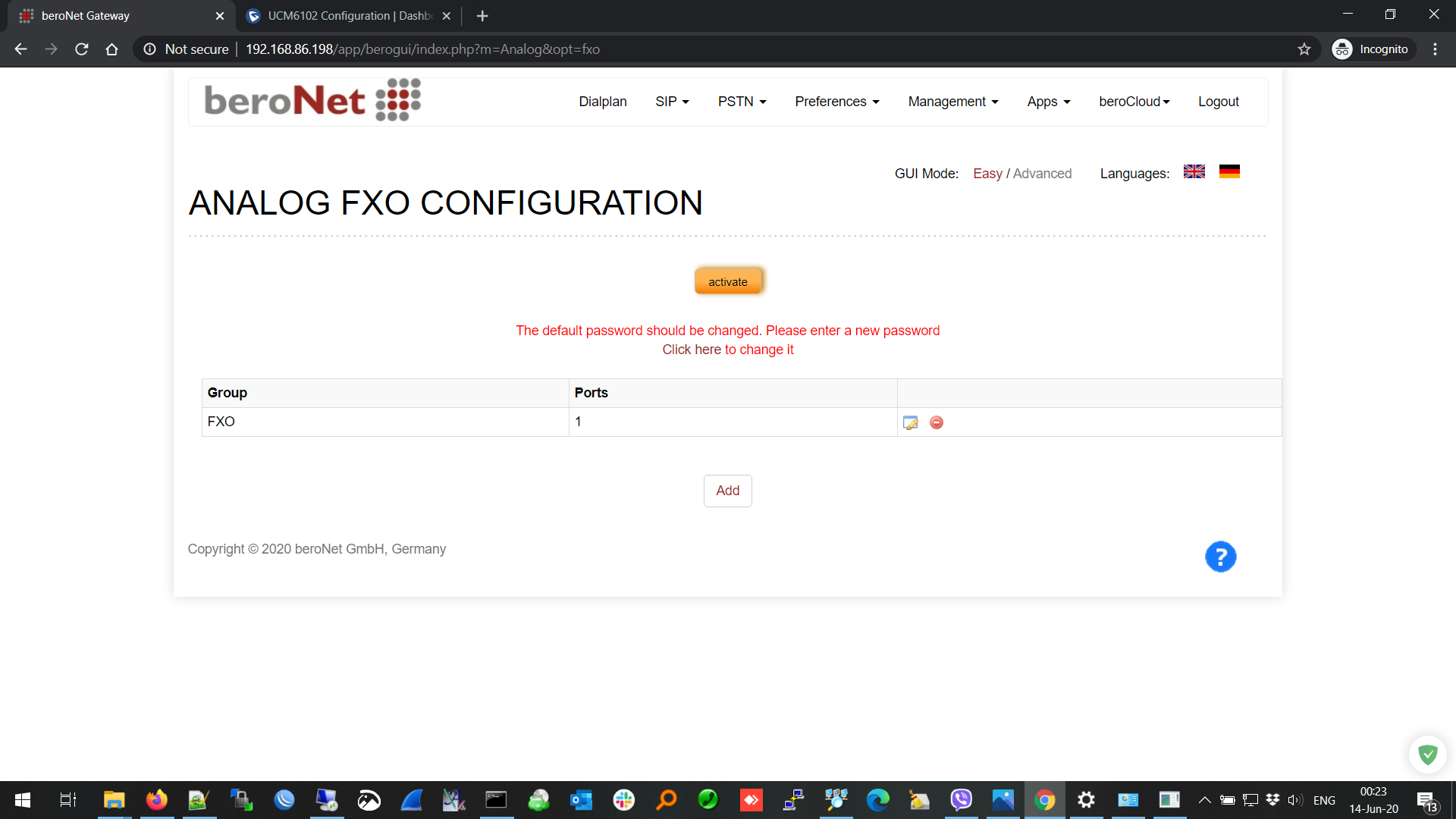

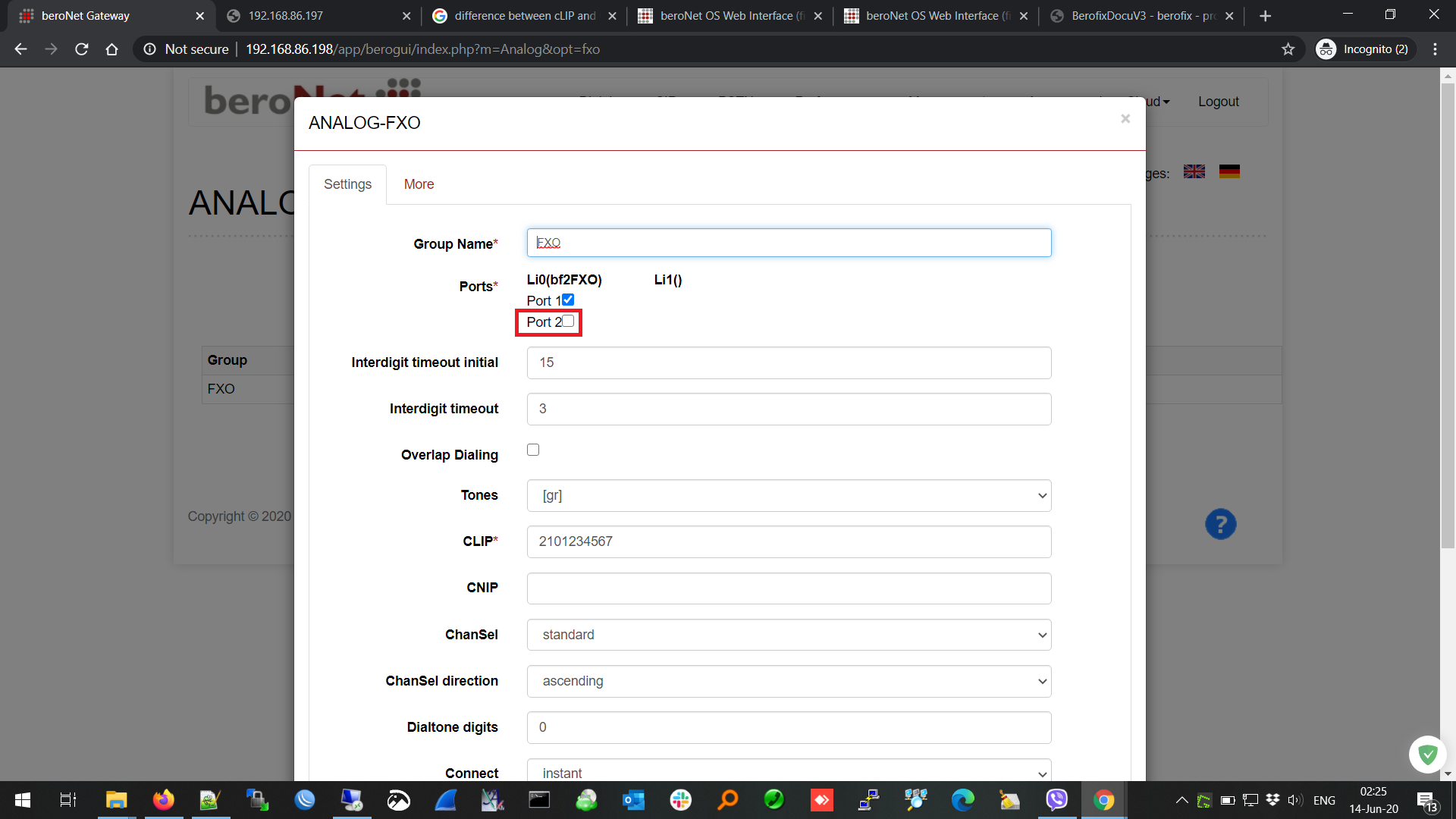

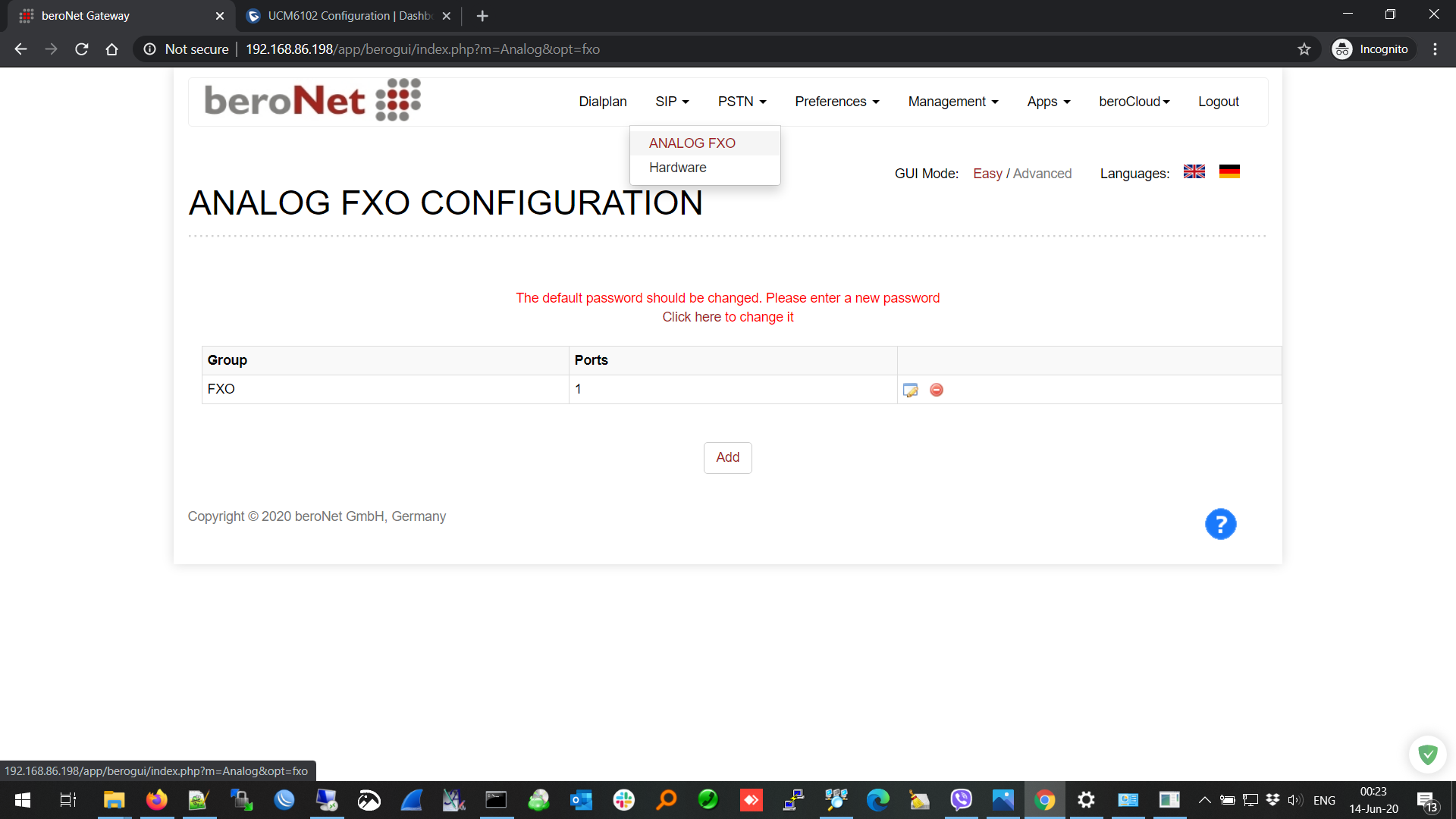

Ύστερα μεταβείτε στο menu PSTN > ANALOG FXO και πατήστε edit.

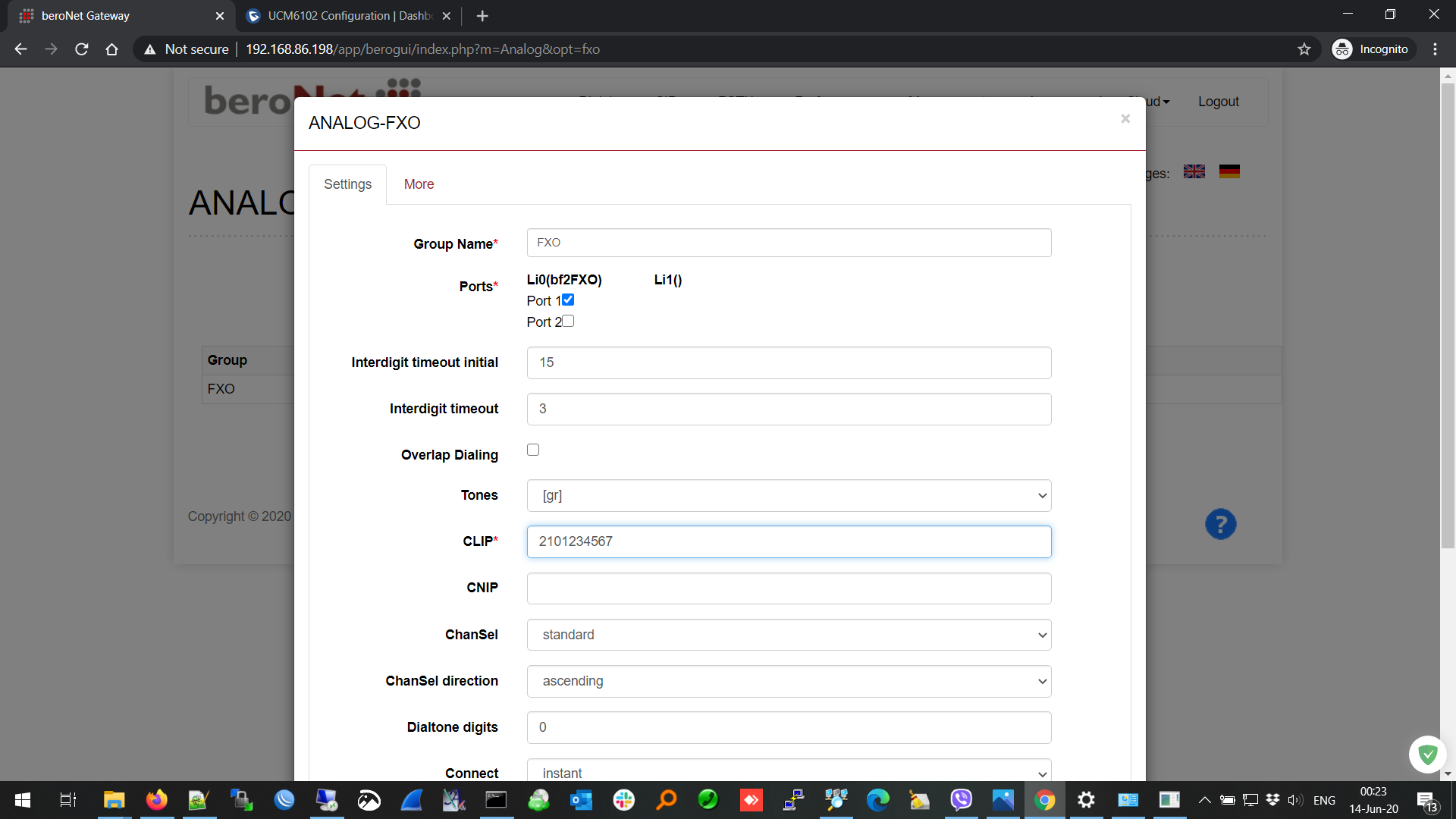

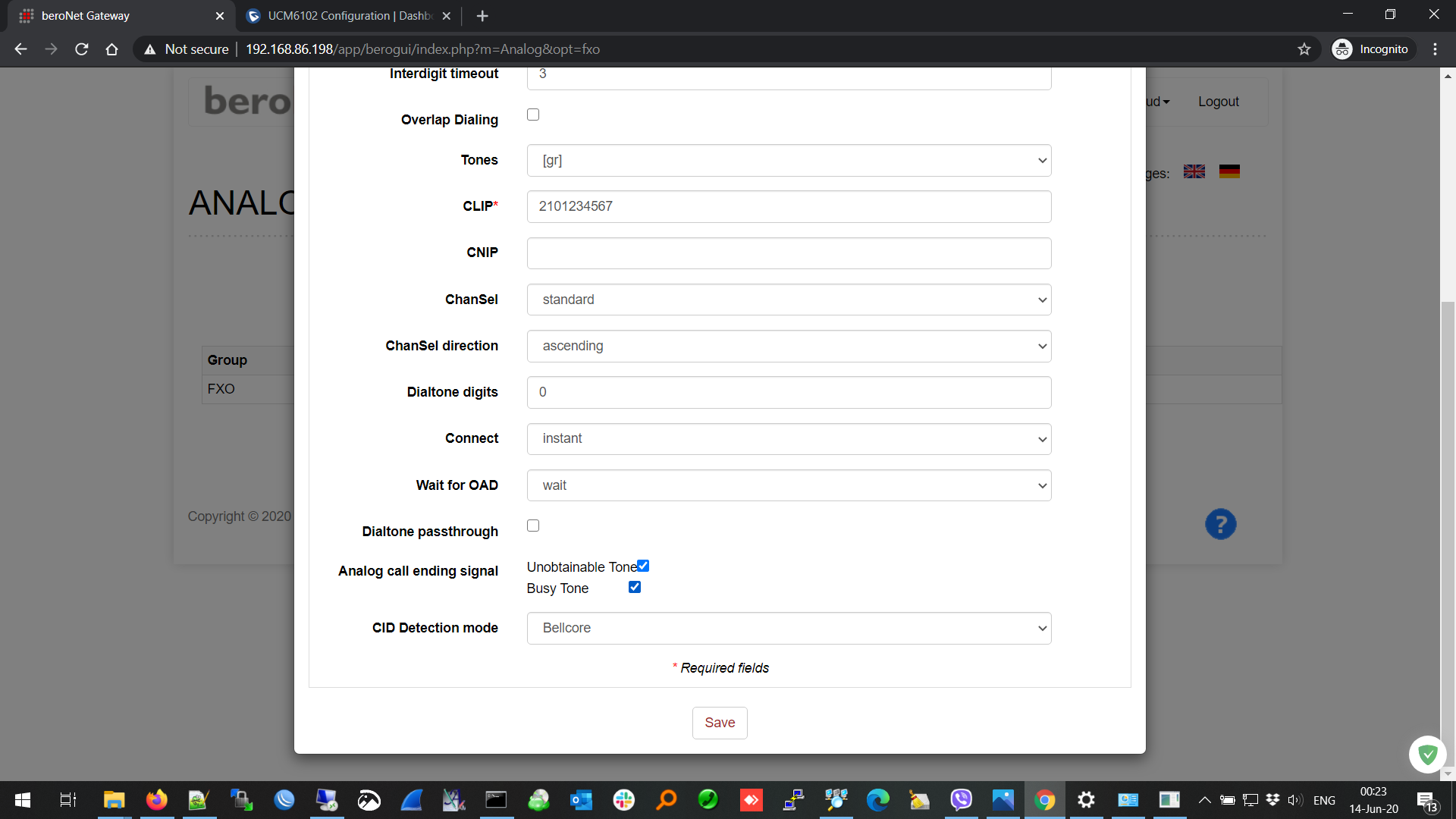

Στην
επιλογή CLIP θα πρέπει να βάλετε τον αριθμό που έχετε πάνω στην PSTN.
Στο παράδειγμά μας ο αριθμός της σύνδεσης είναι ο 2101234567
Πατάτε save και ύστερα Activate

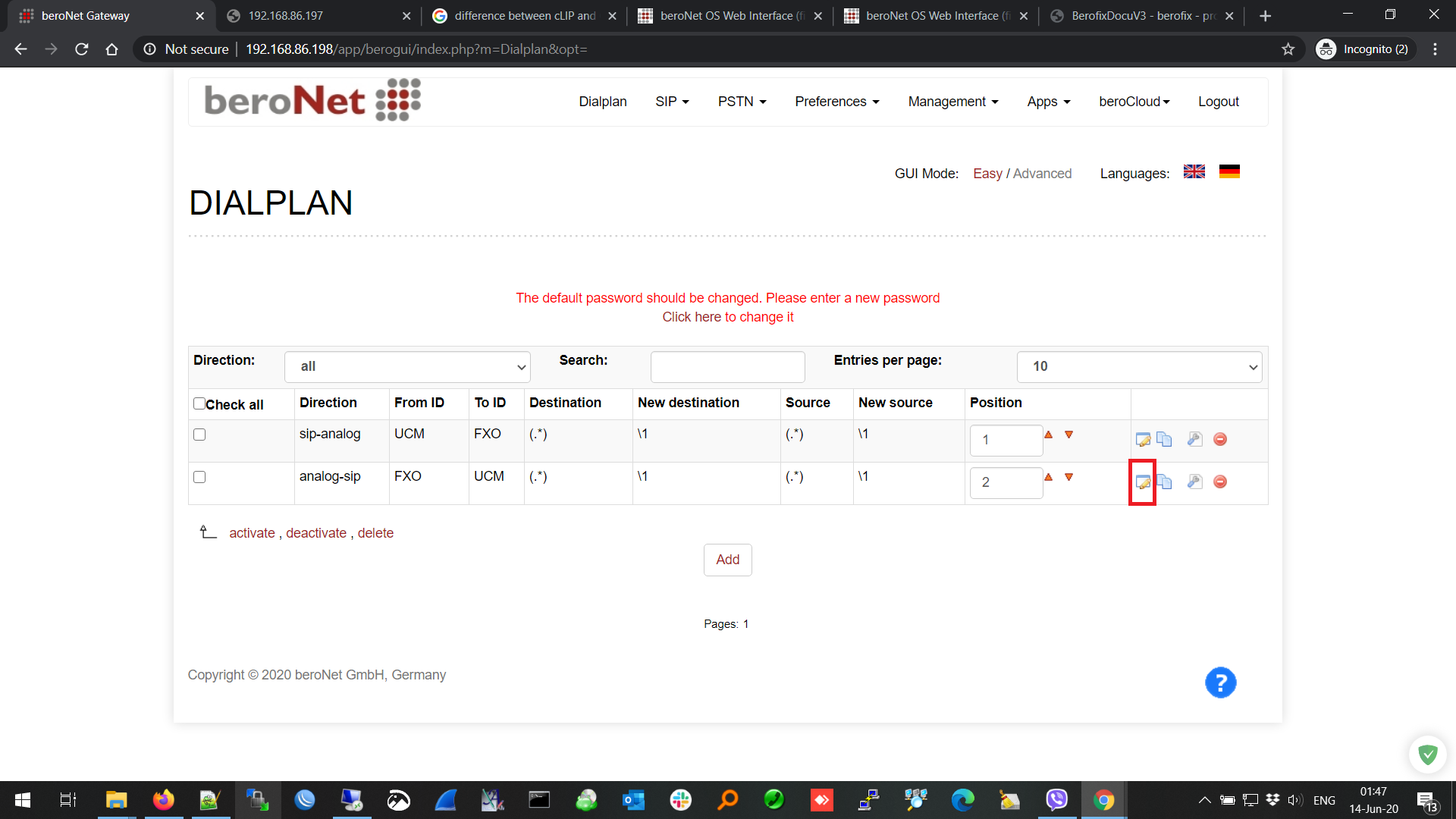

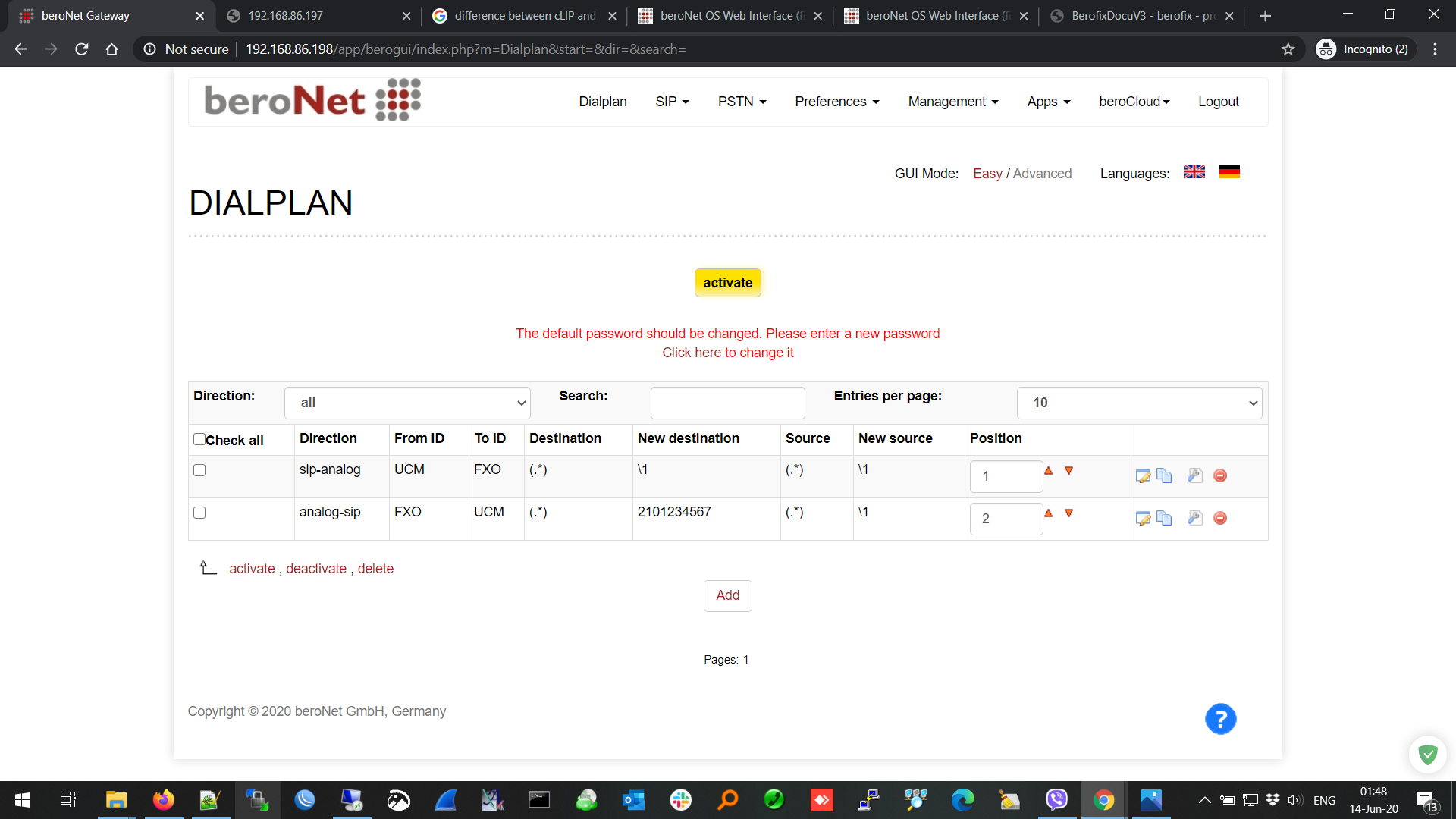

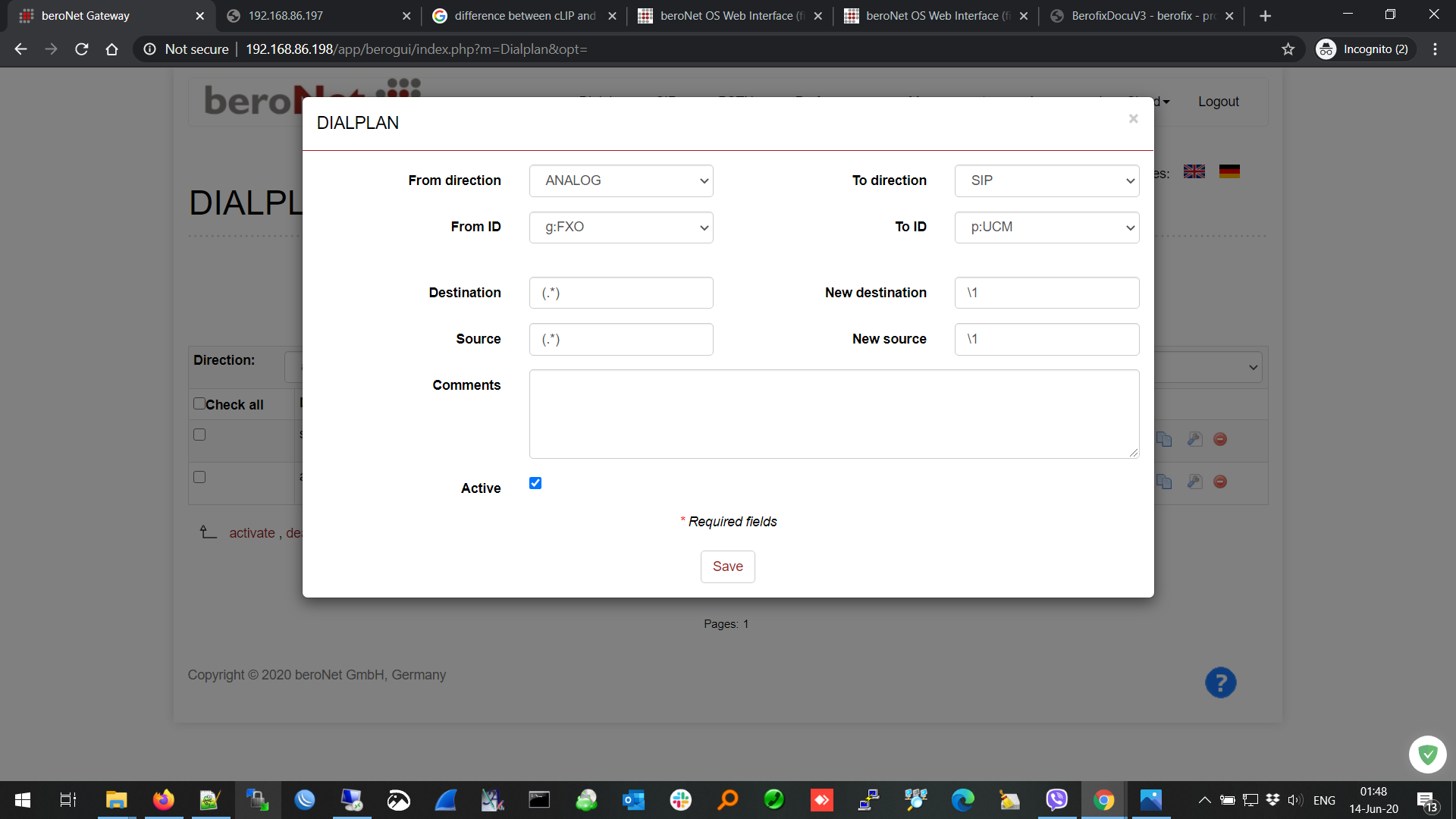

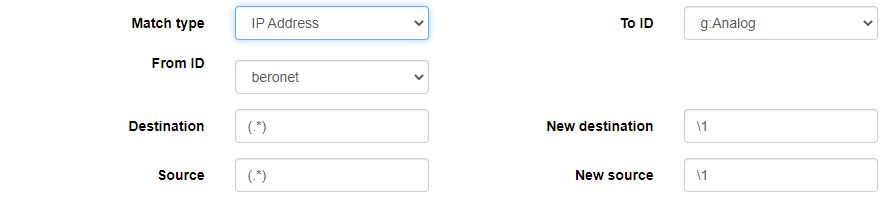

Ύστερα
μεταβείτε στο menu Dialplan και θα πρέπει να υπάρχουν οι default
κανόνες που δημιουργήθηκαν από το Wizard όπως είναι οι παρακάτω και θα
πρέπει να πατήσουμε το κουμπί Edit στον κανόνα analog-sip:

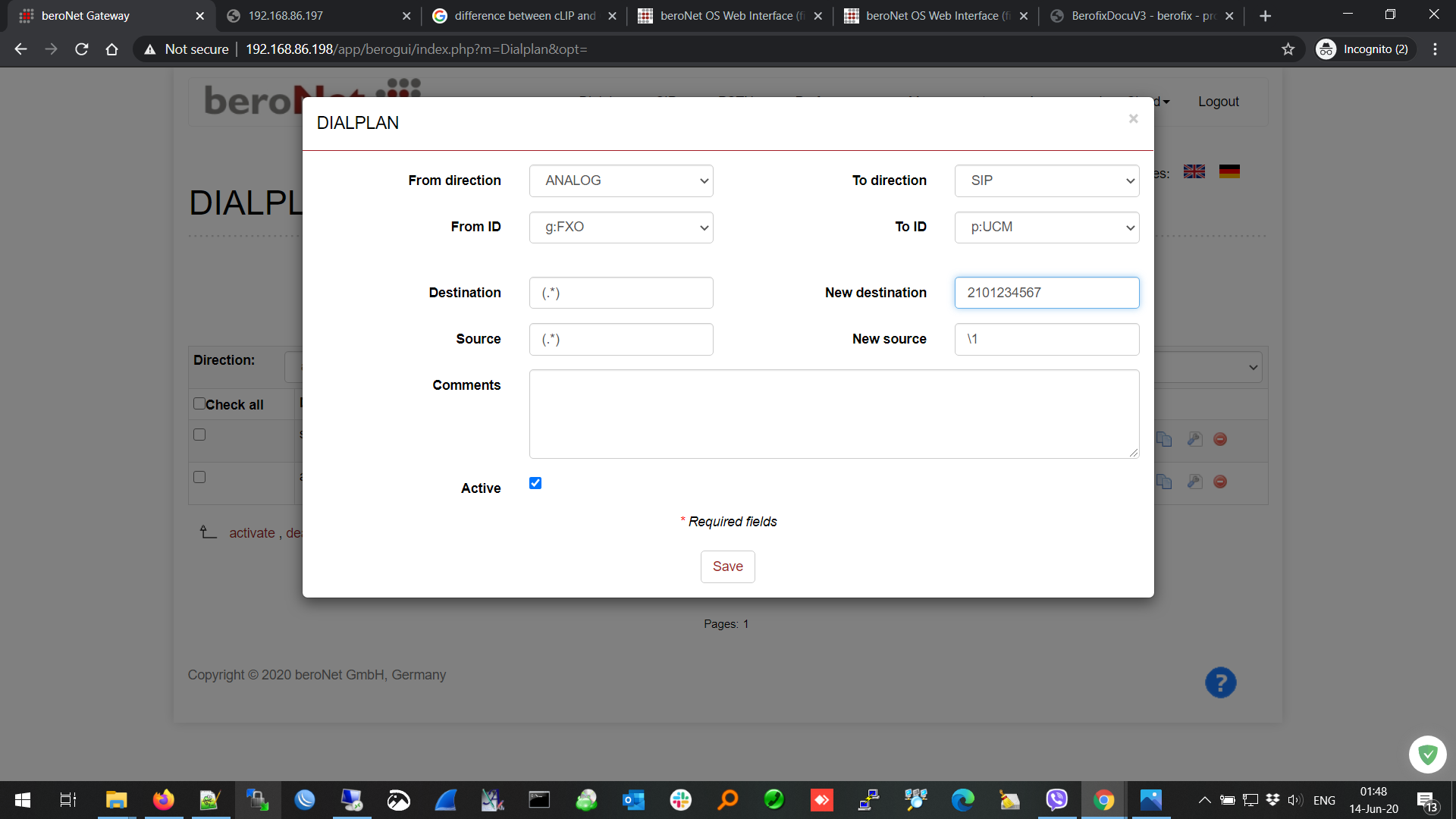

Θα πρέπει ο κανόνας να αλλαχθεί και στο New Destination να προσθέσετε τον αριθμό την PSTN σύνδεσης όπως μπήκε στο πεδίο CLIP.
Πατήστε save και apply και οι ρυθμίσεις από την πλευρά του Beronet έχει ολοκληρωθεί.
Στη συνέχεια πάμε στο UCM620x/UCM6510 για το απαραίτητο configuration.
Μεταβείτε στο Menu Extensions / Trunk > VoIP Trunks και πατάτε "Add SIP Trunk" και περνάτε τα παρακάτω στοιχεία:
Πατάτε save και ύστερα Apply για να αποθηκεύσετε τις ρυθμίσεις του Trunk. Αφού το κάνετε πατάτε edit στο ήδη υπάρχων trunk.
Ύστερα μεταβείτε στο tab Advanced Settings και κάντε τις παρακάτω ρυθμίσεις όπως φαίνονται παρακάτω:

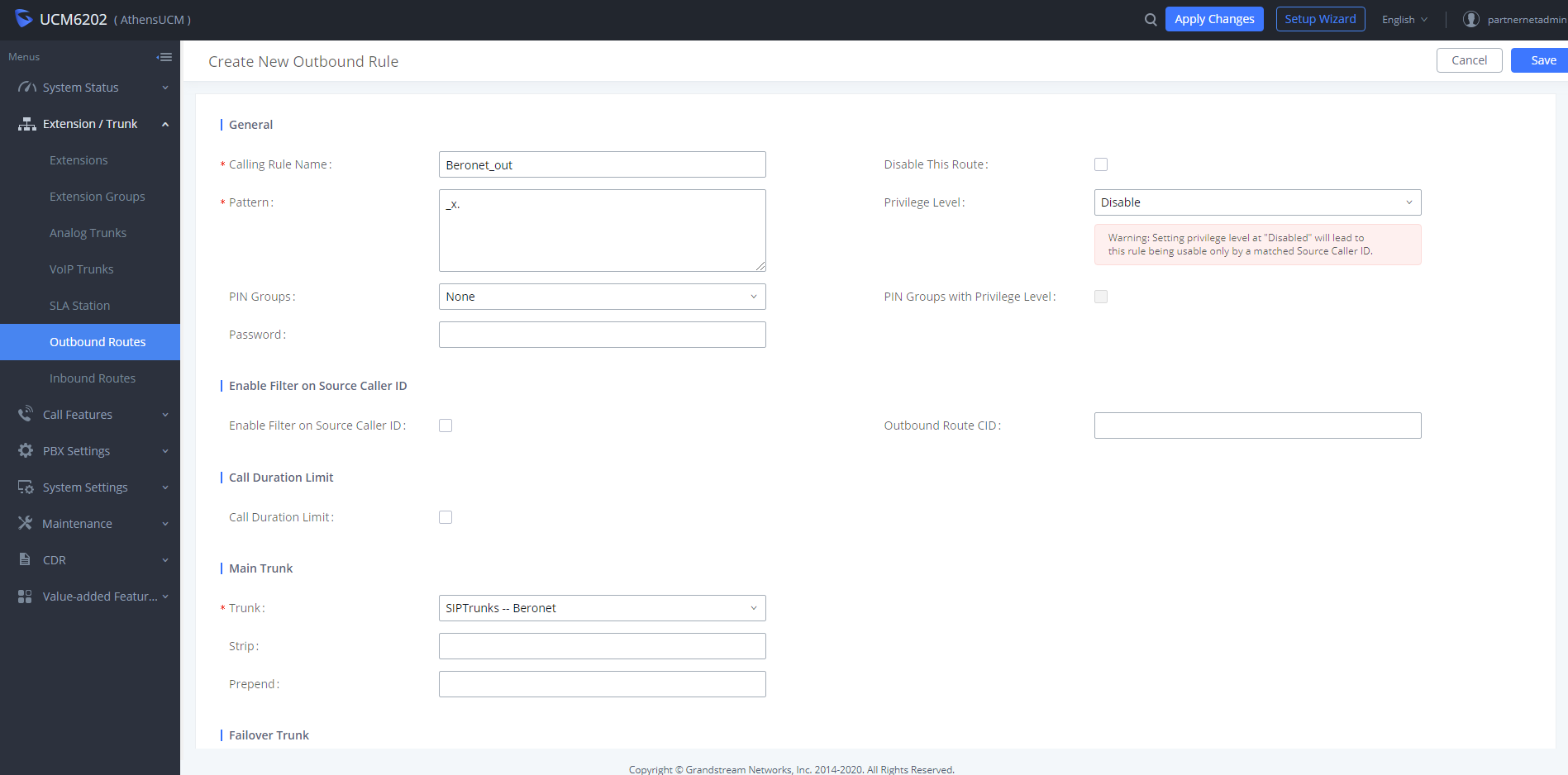

Ύστερα πατάτε Save και Apply. Μεταβείτε στο Menu Extension / Trunks > Outbound Routes και δημιουργήστε το Outbound Dialplan:
Πατήστε save και ύστερα μεταβείτε στο menu Inbound Routes για να δημιουργήσετε τον κανόνα για το εισερχόμενο traffic:
Αν έχετε UCM630x/A για το απαραίτητο configuration.
Μεταβείτε στο Menu Extensions / Trunk > VoIP Trunks και πατάτε "Add SIP Trunk" και περνάτε τα παρακάτω στοιχεία:
Ύστερα προχωρήστε σε edit του trunk και προχωρήστε στην παρακάτω παραμετροποίηση στα advanced settings:
Τα λοιπά configurations είναι ίδια και στα δυο κέντρα.
Σε
περίπτωση που έχετε πολλαπλές γραμμές είτε ISDN είτε FXO μπορείτε να
ακολουθήσετε τα παραπάνω guide για τις αρχικές γραμμές και για να
προσθέσετε παραπάνω γραμμές μπορείτε απλά να προσθέσετε παραπάνω ports είτε ISDN είτε FXO όπως φαίνεται στο παρακάτω παράδειγμα:
Πατάτε
save και Activate και με αυτό τον τρόπο έχει προσθέσει επιπλέον

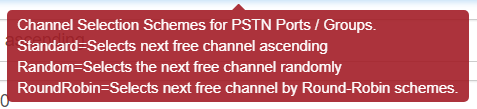

γραμμές. Με βάση το παραπάνω configuration οι εξερχόμενες κλήσεις θα
γίνονται πρώτα από το κανάλι ένα και μετά από το δεύτερο κανάλι όπως είναι ρυθμισμένο και αυτές είναι όλες οι επιλογές που υπάρχουν :
Οι εισερχόμενες θα διαχειρίζονται όπως και πριν με βάση του κανόνες Dialplan του Beronet και του UCM.
Υπάρχει
και η δυνατότητα να δημιουργηθούν και ξεχωριστά VoIP Trunks ανά
σύνδεση. Για παράδειγμα έστω ότι έχουμε 2 διαφορετικές PSTN και
επιθυμείτε να επιλέγετε και από ποιά σύνδεση θα βγαίνετε κάθε φορά.

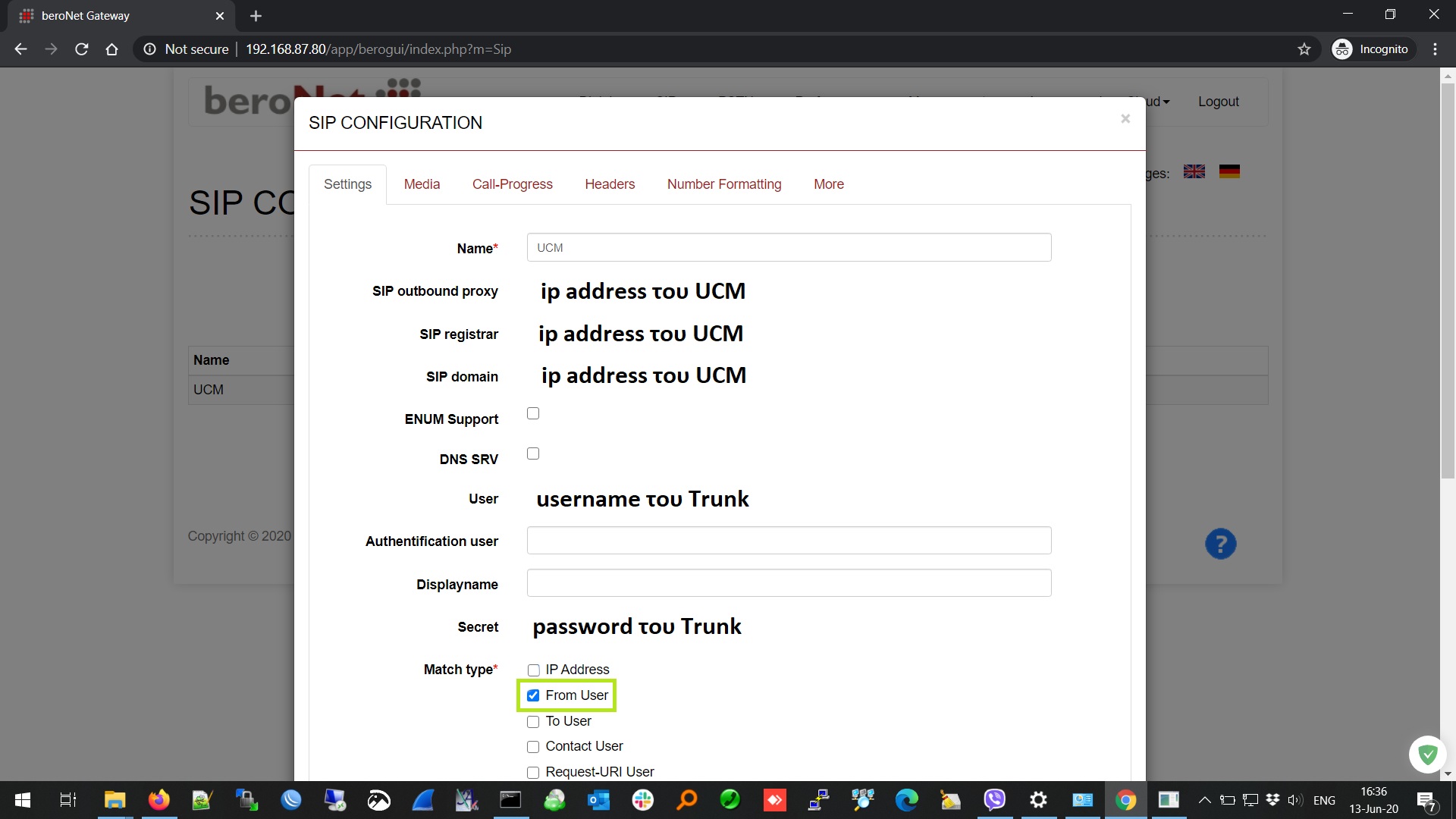

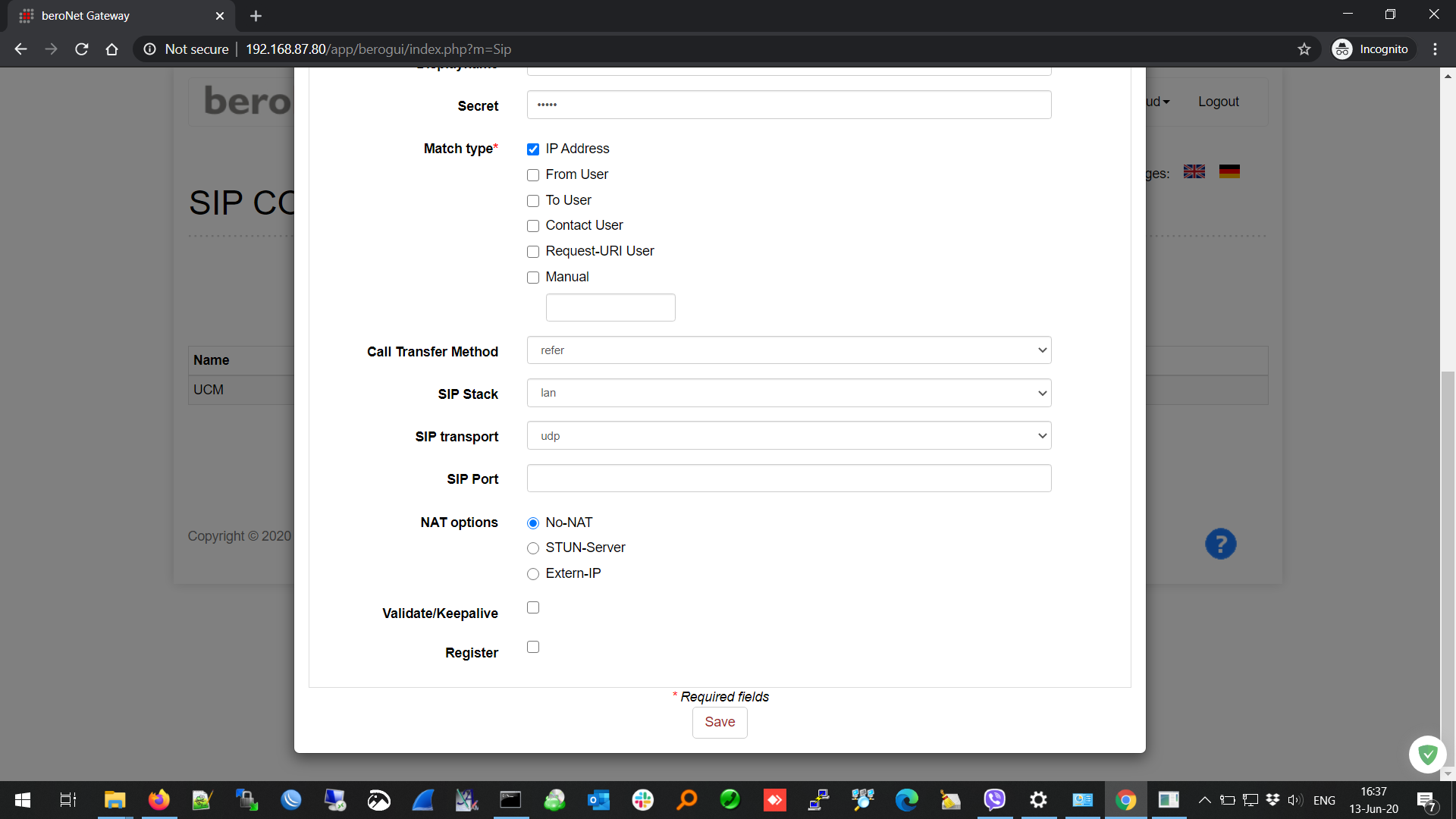

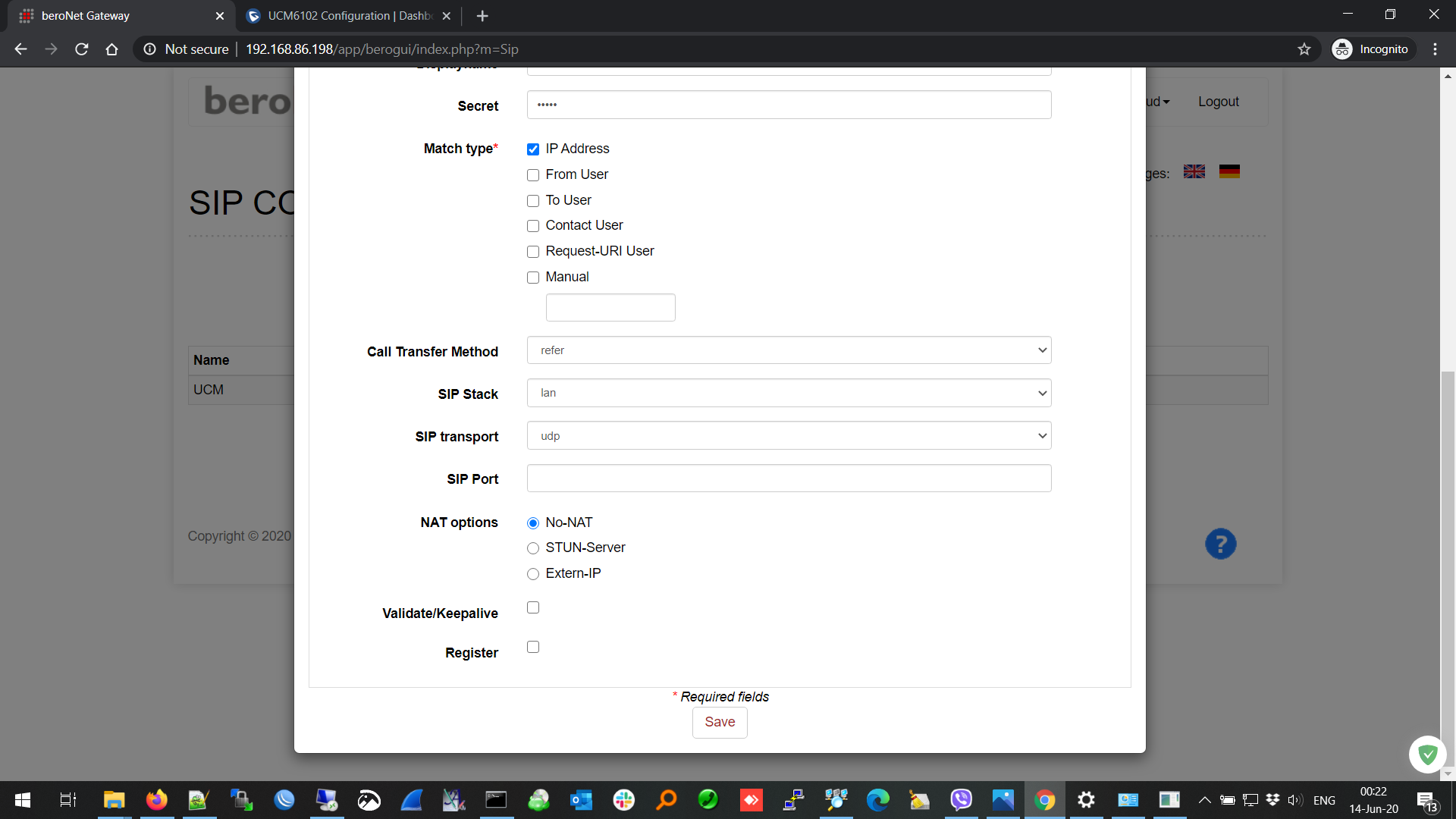

Δημιουργείτε
ένα Trunk ένα για κάθε ISDN σύνδεση με την διαφορά ότι στα Settings του
trunk αντί για Match Type "IP Address" θα πρέπει να επιλεγεί μόνο το "From User" όπως παρακάτω:
Επίσης το κάθε trunk πρέπει να έχει διαφορετικό username και
password ώστε να μπορεί να διαχωρίζεται στις κλήσεις. Αντίστοιχο configuration
πρέπει να γίνει και στο Trunk του UCM.

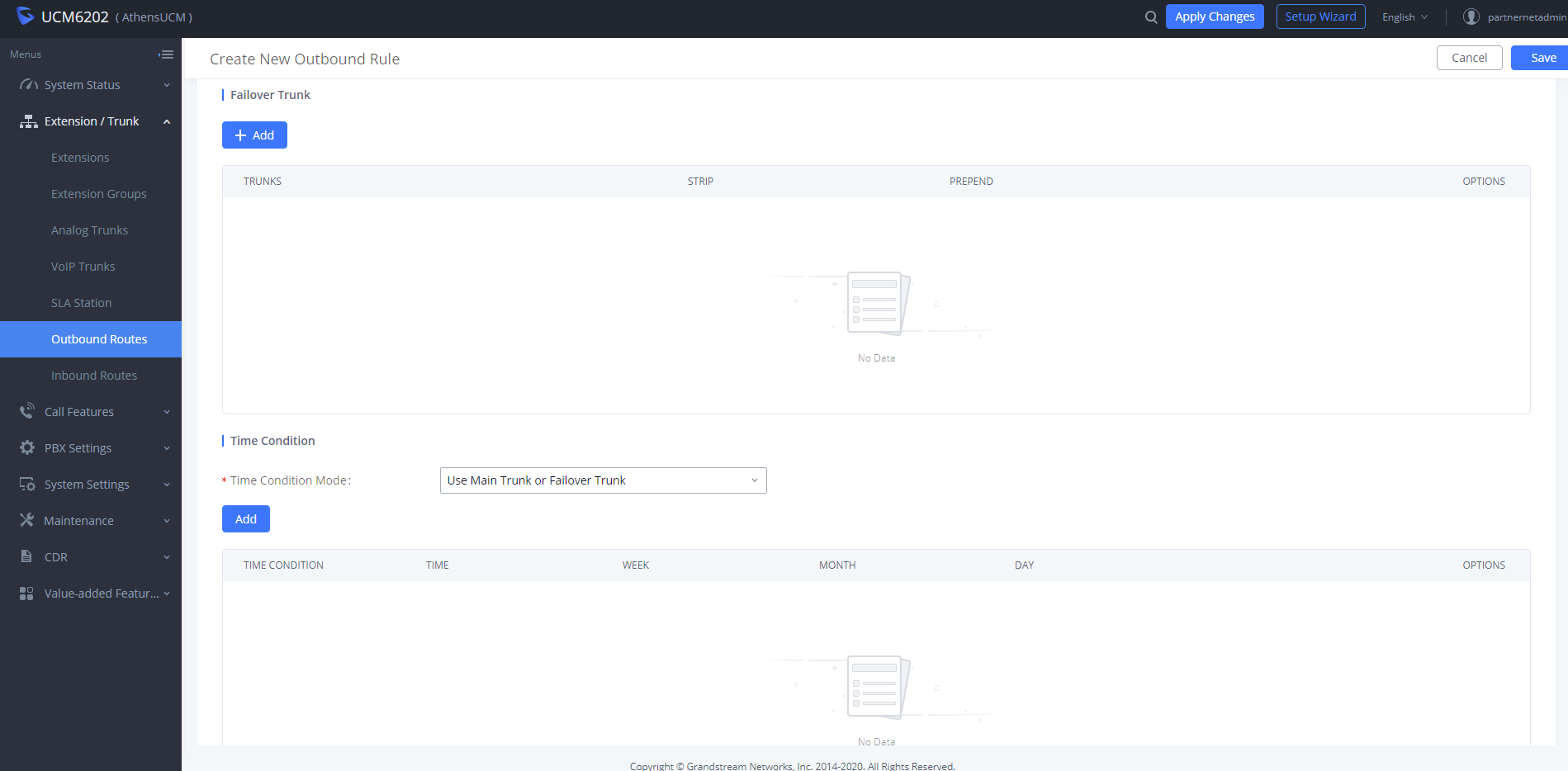

Με αυτό τον τρόπο όταν δημιουργούμε Outbound Routes στο UCM
μπορούμε να τα βγάλουμε από διαφορετικό Beronet Trunk κάθε φορά με αποτέλεσμα
να επιλέγουμε από ποιο αριθμό θα βγούμε προς τα έξω.
Δρομολόγηση εξερχόμενων κλήσεων σε FXO από συγκεκριμένo αριθμό/ούς στην ίδια γραμμή/πολλαπλές γραμμές.
Έστω ότι έχετε μια FXO η πολλαπλές FXO με πολλαπλούς αριθμούς. Για να ολοκληρώσετε αυτό το configration θα πρέπει πρώτα ο πάροχός σας να σας έχει κάνει assign διαφορετικούς αριθμούς στις διαφορετικές πόρτες του router σας αλλιώς καθώς οι αριθμοί δεν μεταφέρονται με πρωτόκολλο όπως το ISDN,PRI θα πρέπει να είναι διαχωρισμένο με αυτόν τον τρόπο αλλιώς δεν θα λειτουργήσει τότε θα πρέπει να αλλάξετε τον κανόνα SIP-Analog από το default

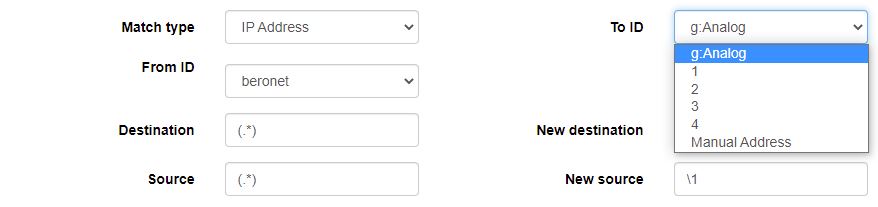

και επιλέγετε στο πεδίο Το ID τον αριθμό της πόρτας που έχετε συνδέσει στο beronet την αντίστοιχη γραμμή.
Μπορείτε αντίστοιχα να κάνετε copy τον κανόνα όπως σας δείξαμε και παραπάνω και να φτιάξετε ότι όταν ο αριθμός έρχεται με συγκεκριμένο ψηφίο μπροστά ( για παράδειγμα 92107100000) να σας στέλνει από διαφορετική γραμμή ενώ όταν έρχεται χωρίς πρόθεμα ( για παράδειγμα 2107100000 ) να δρομολογείτε από άλλο.
και επιπλέον κανόνας
Μπορείτε να χρησιμοποιήσετε επίσης και να βγαίνετέ και με διαφορετική γραμμή αλλά με διαφορετικό αριθμό κάνοντας συνδυασμό και των ποιο πάνω οδηγιών.
Θα πρέπει αυτοί οι custom κανόνες να είναι πρώτοι στο dial plan αλλάζοντας το position τους σε 1 ή 2 ώστε να είναι οι ποιο specific κανόνες ποιο ψηλά.
Θα πρέπει να προγραμματίσετε το κέντρο σας ένα επιπλέον κανόνα όπως ο παρακάτω
και αντίστοιχα αυτός ο κανόνας πρέπει να είναι ποιο ψηλά γιατί είναι ποιο specific.
Τέλος το παρακάτω παράδειγμα αφορά την χρήση ενός Beronet FXS gateway με UCM.

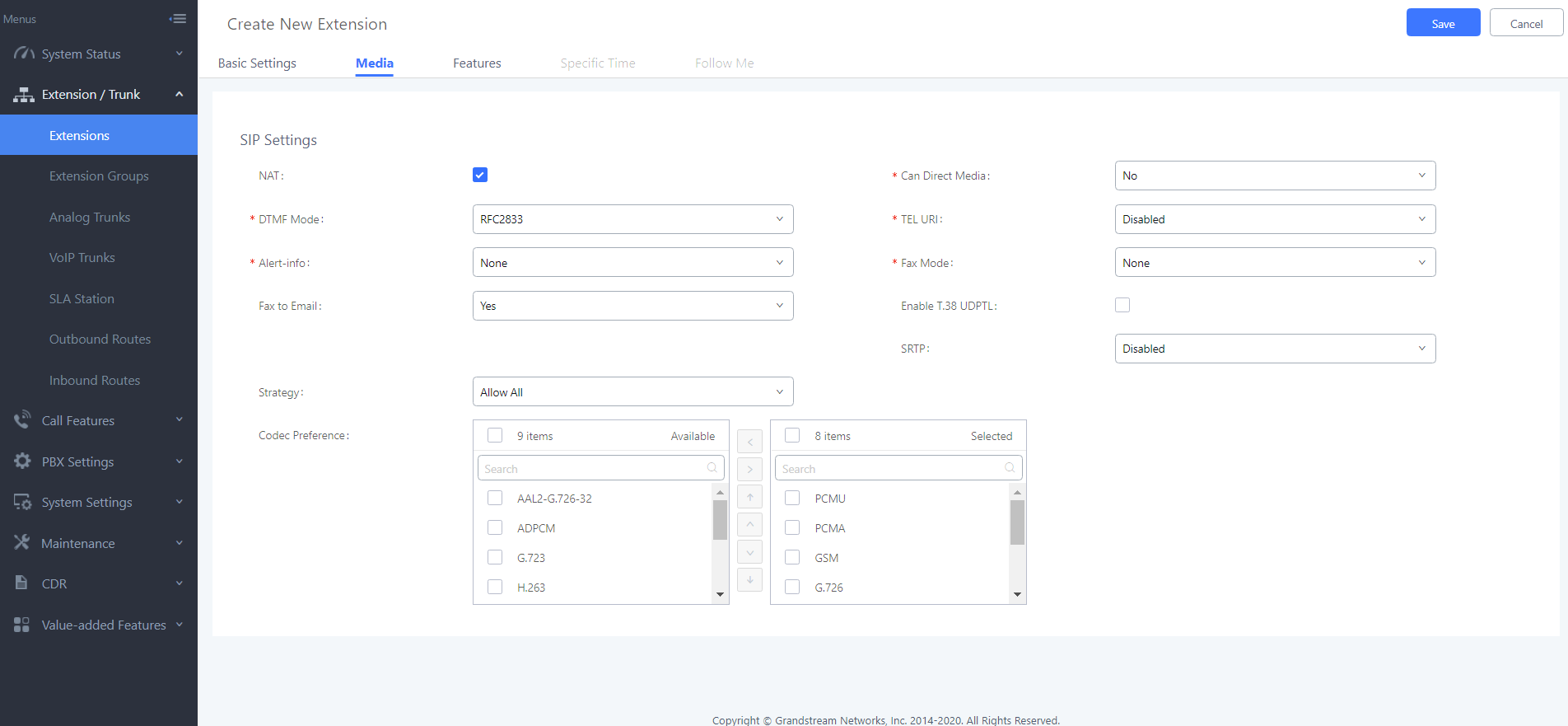

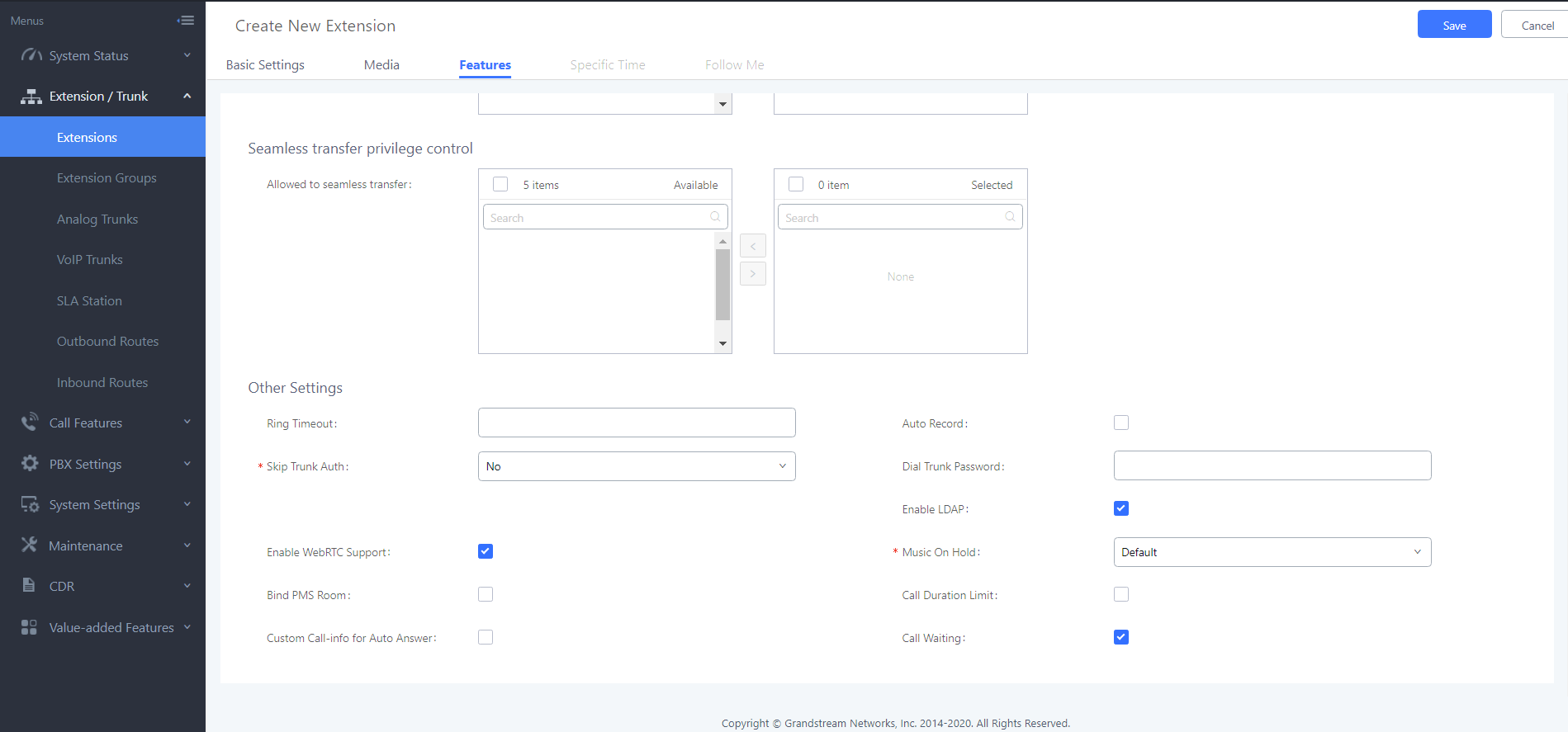

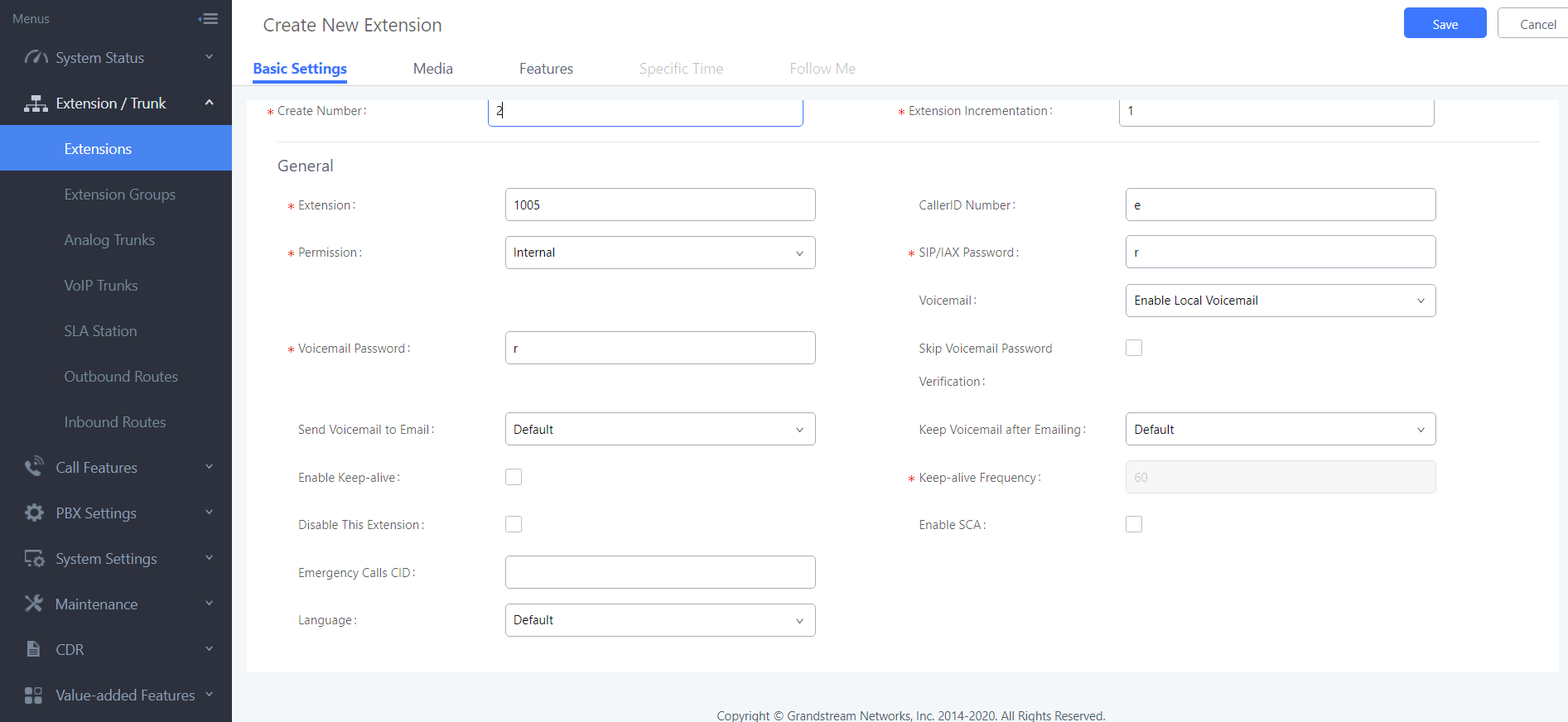

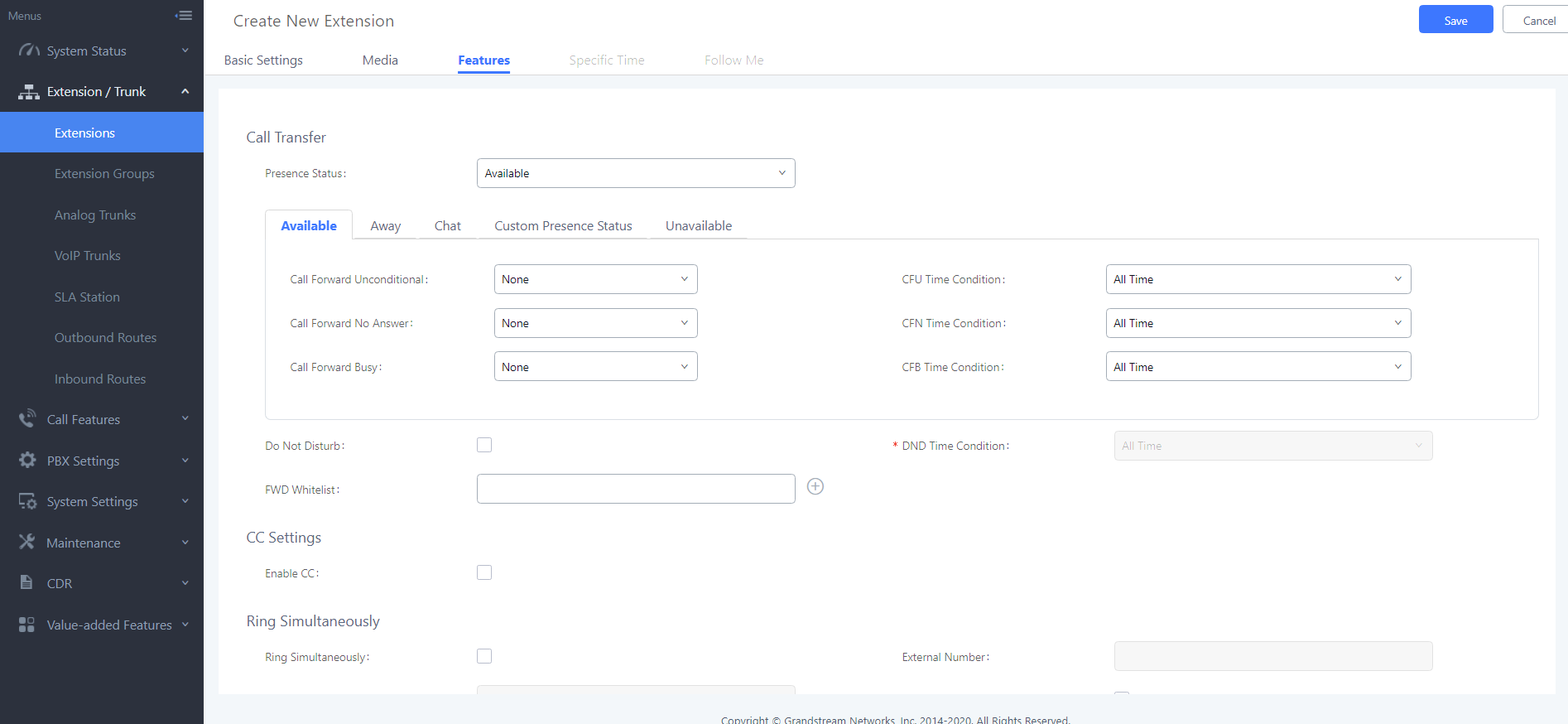

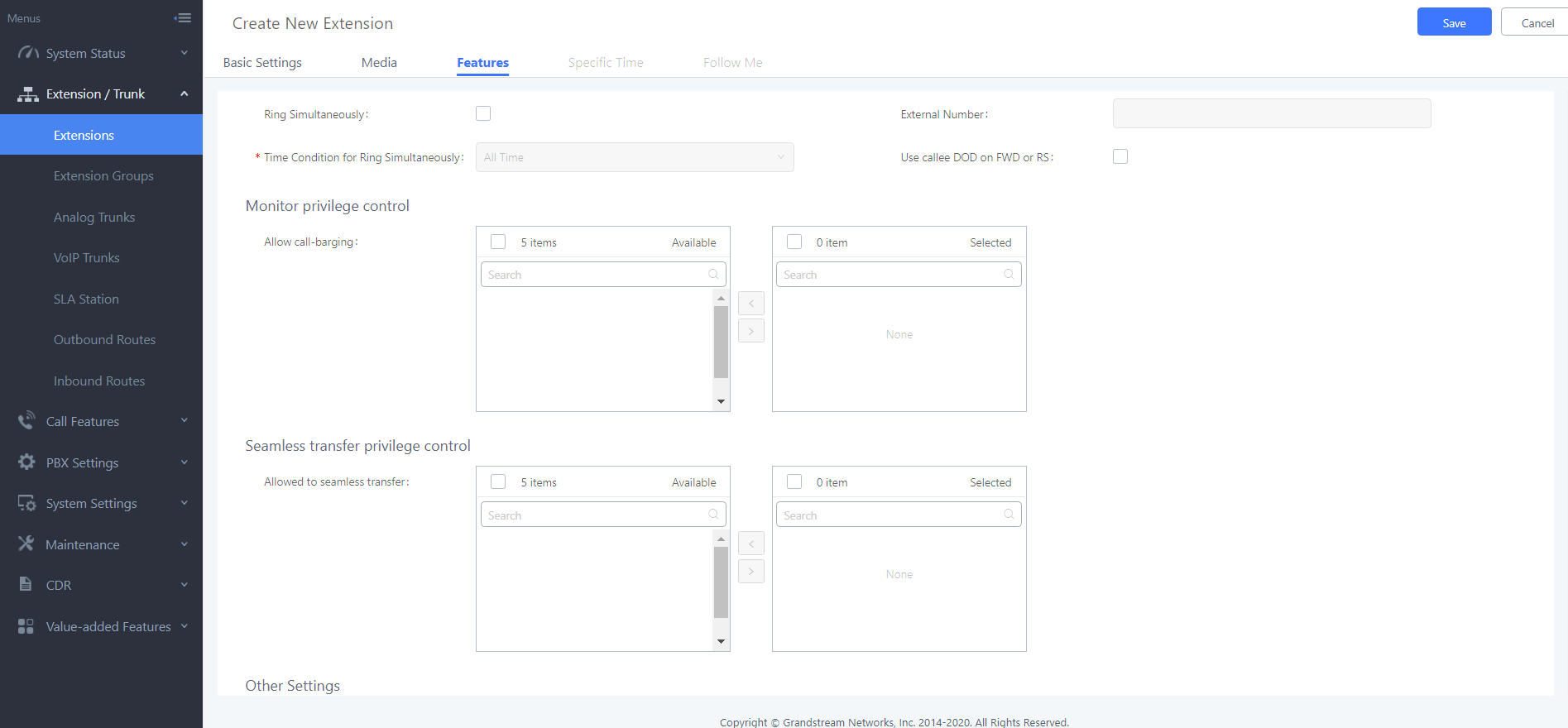

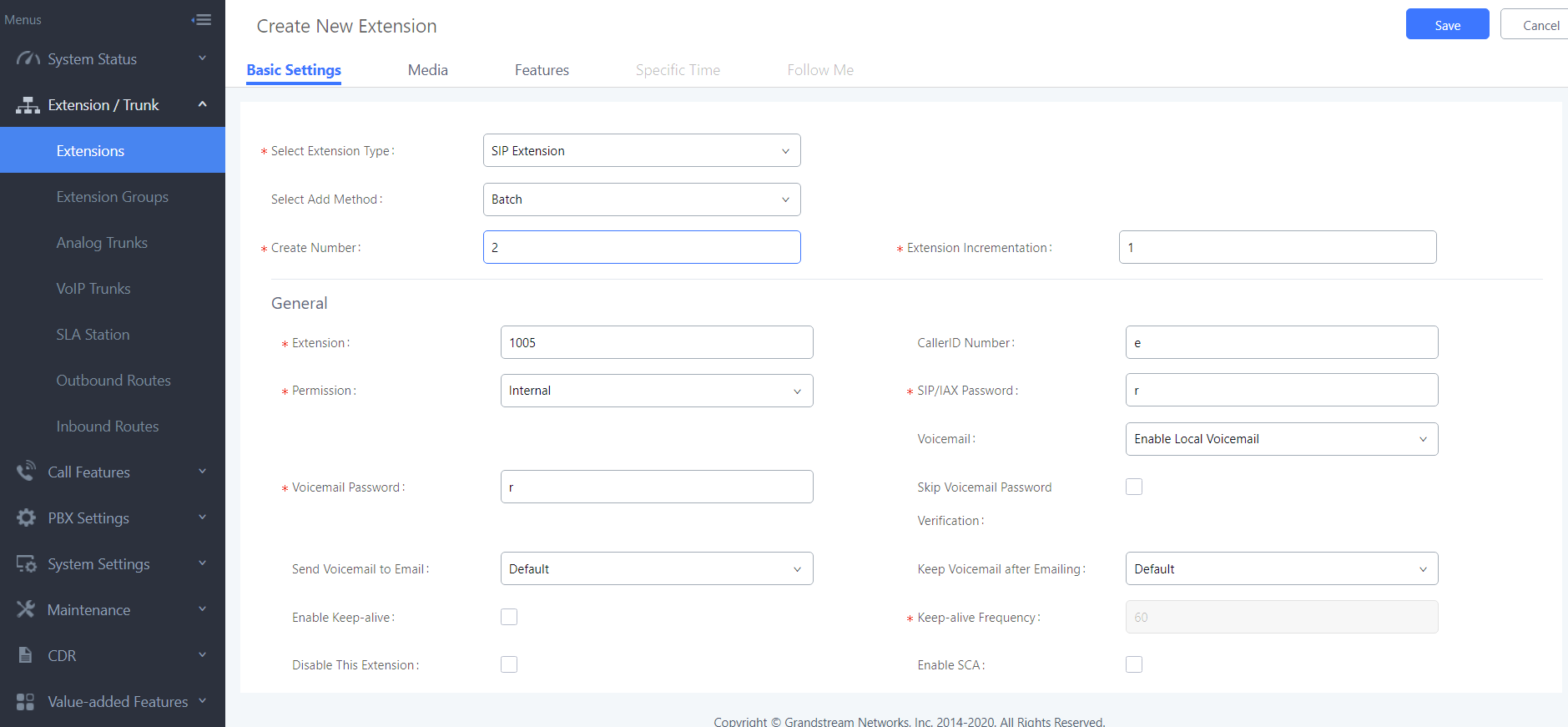

Μεταβείτε στο menu του UCM και δημιουργήστε δυο νέα
extension
Πατάτε save και apply και τα extension είναι έτοιμα.

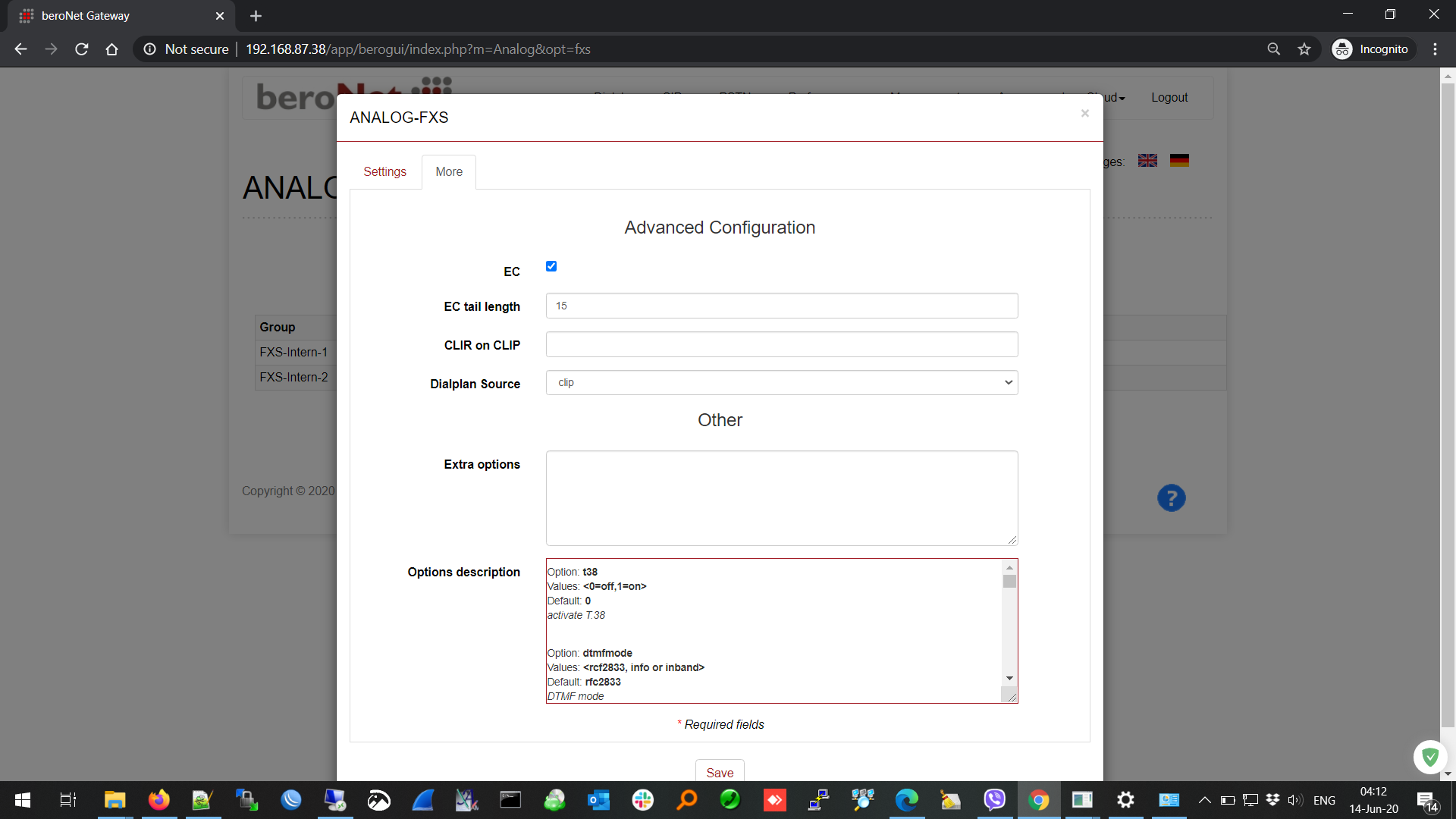

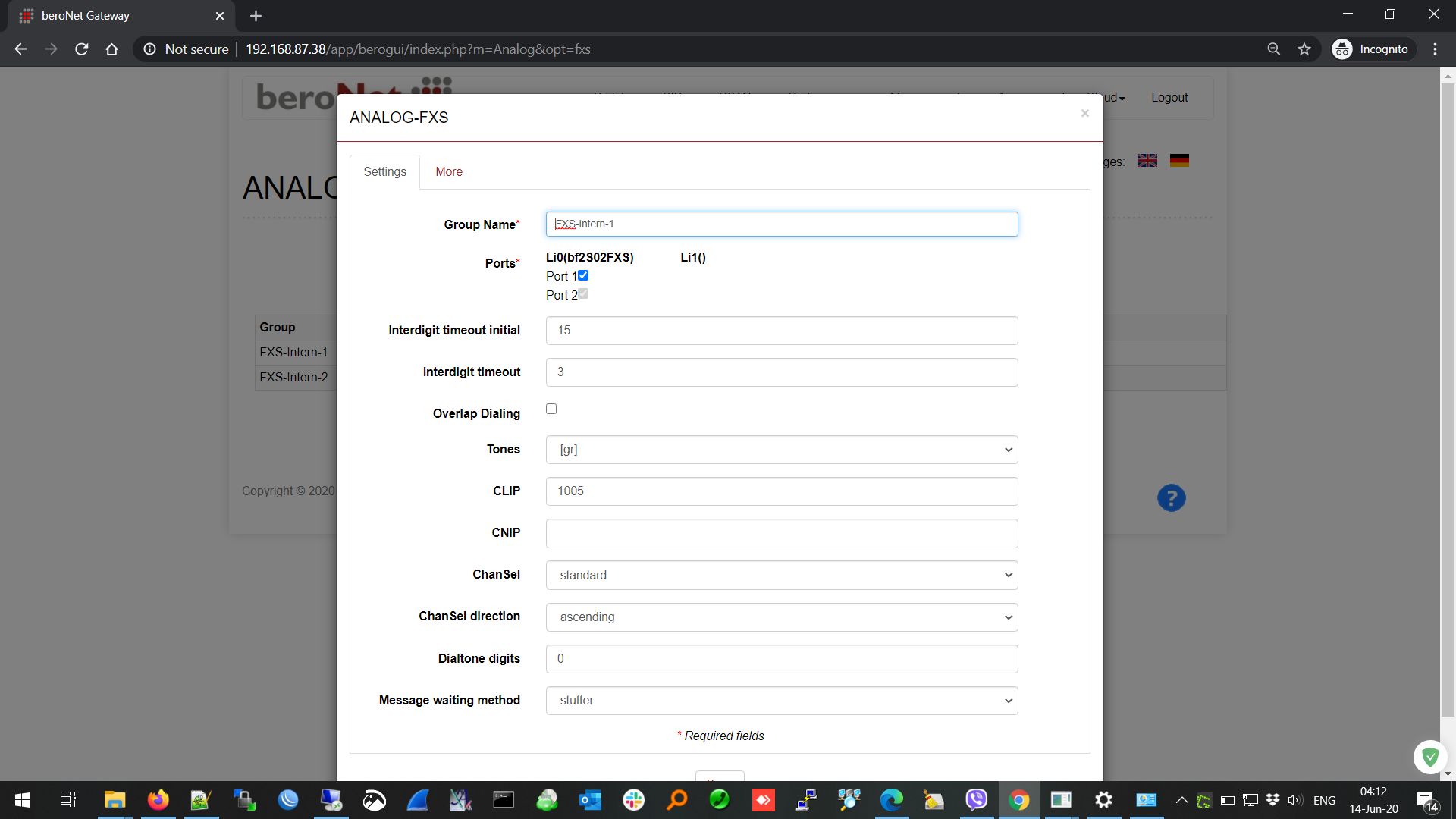

Στην
συνέχεια μεταβείτε στο web interface του beronet στην καρτέλα PSTN
> Analog FXS και δημιουργήστε δυο Ports. Παρακάτω φαίνεται η
δημιουργία του πρώτου και το δεύτερο το κάνετε με την ίδια διαδικασία.

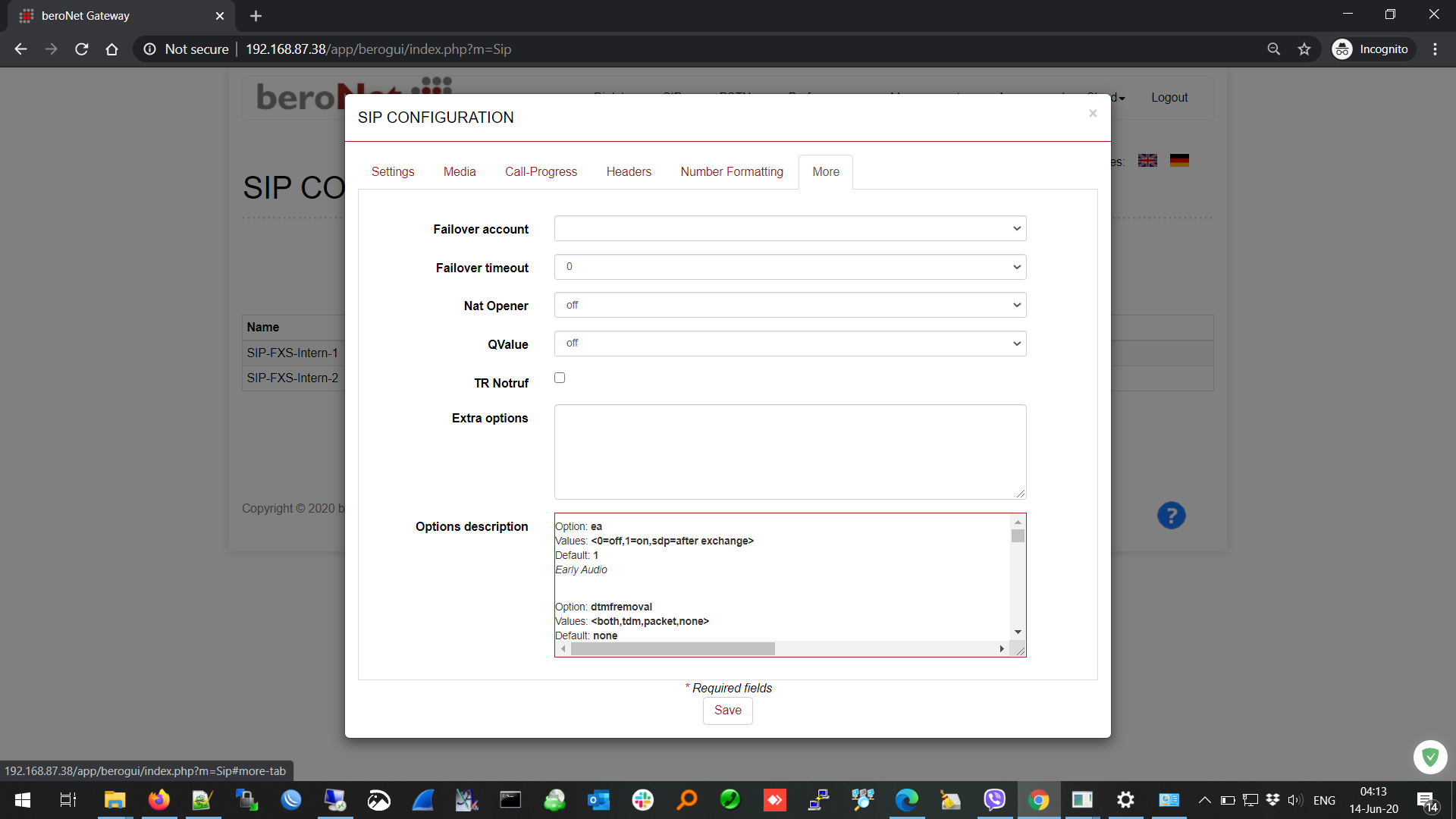

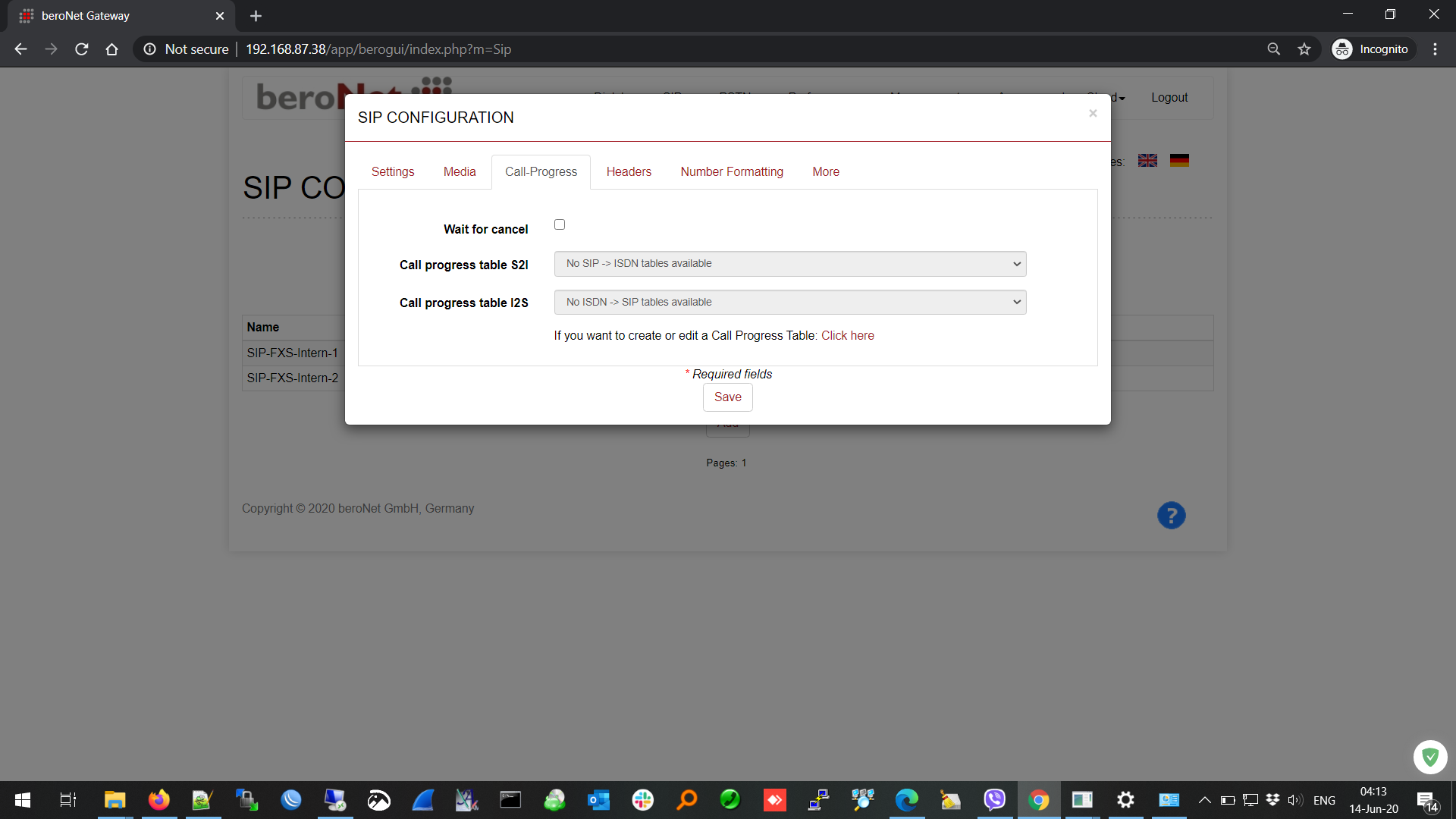

Ύστερα

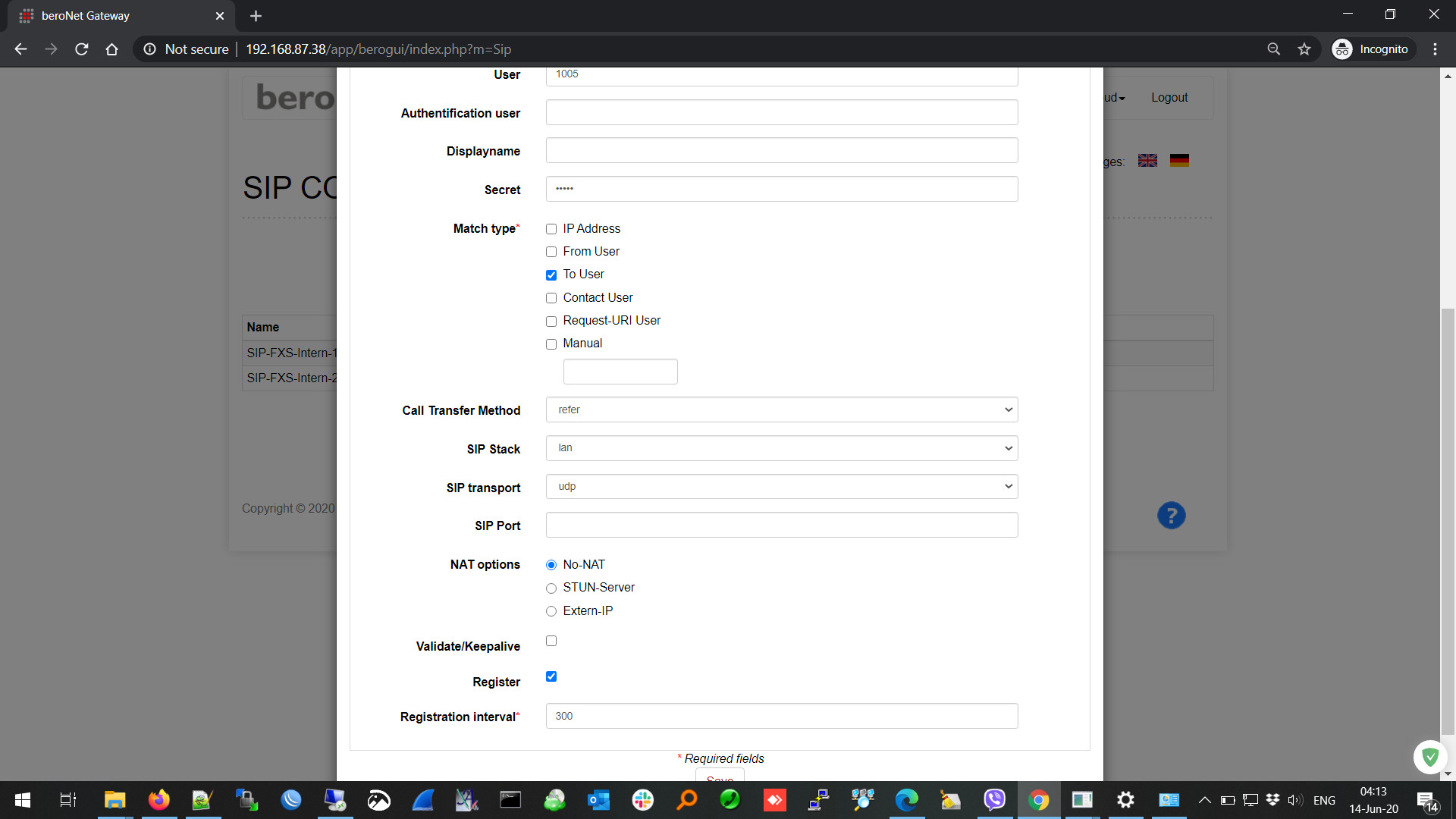

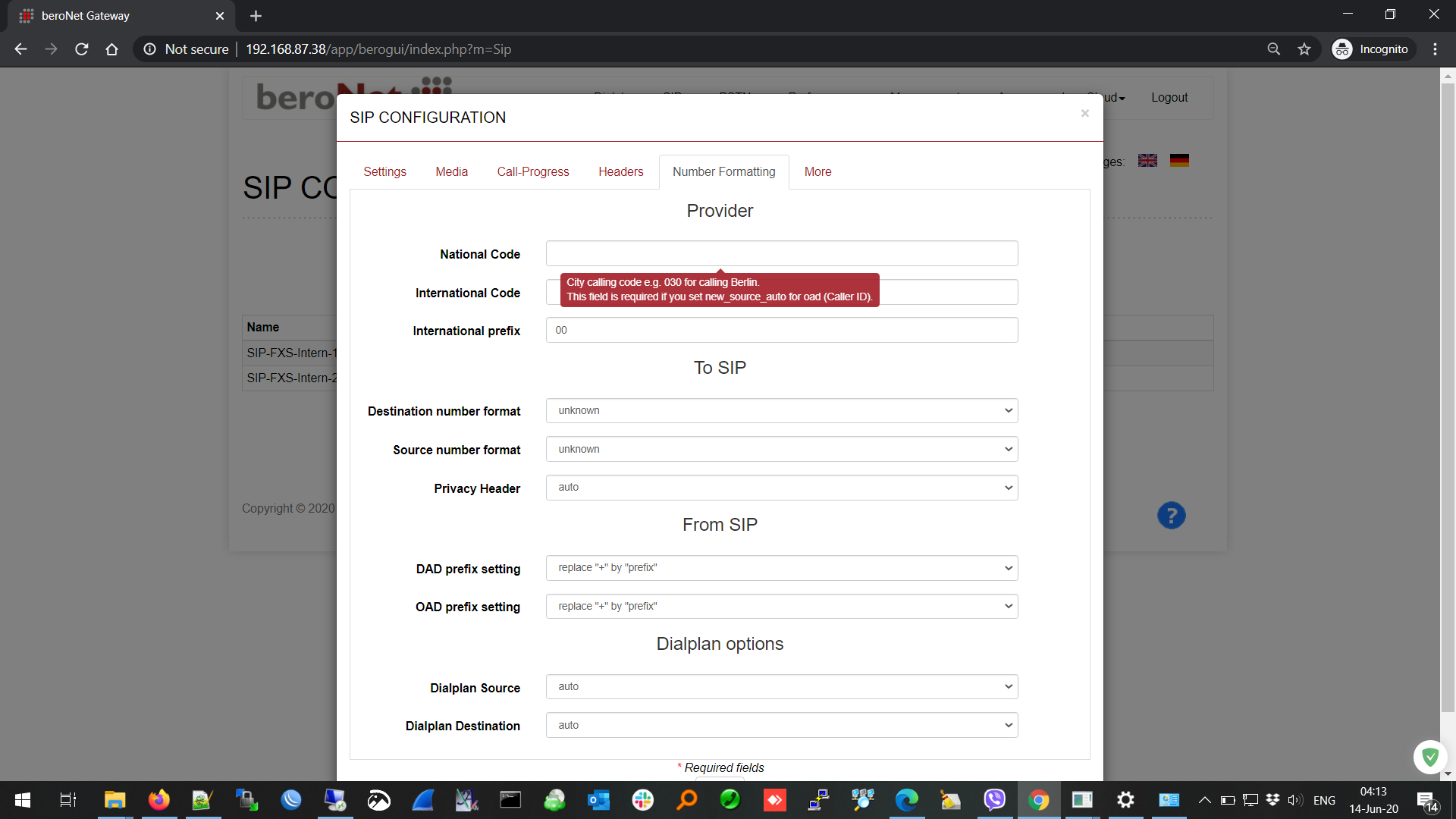

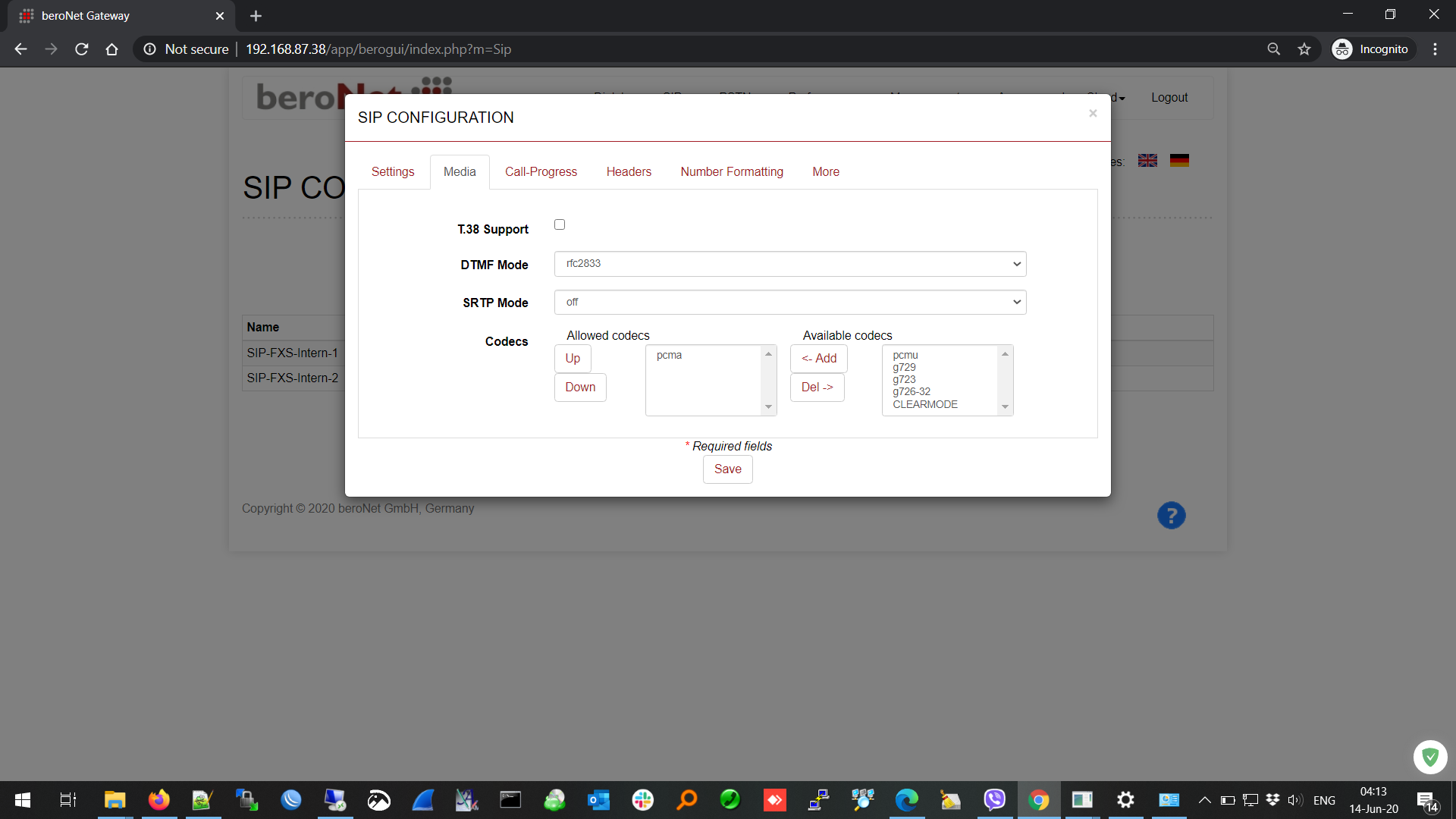

πατάτε save και μετα μεταβείτε στο menu SIP > SIP και δμηιουργήστε
δυο νέα registration ένα για το κάθε Extension που θέλετε. Στο παρακάτω
παράδειγμα φαίνεται μόνο το πρώτο και δημιουργείτε το δεύτερο με τον
ίδιο τρόπο.

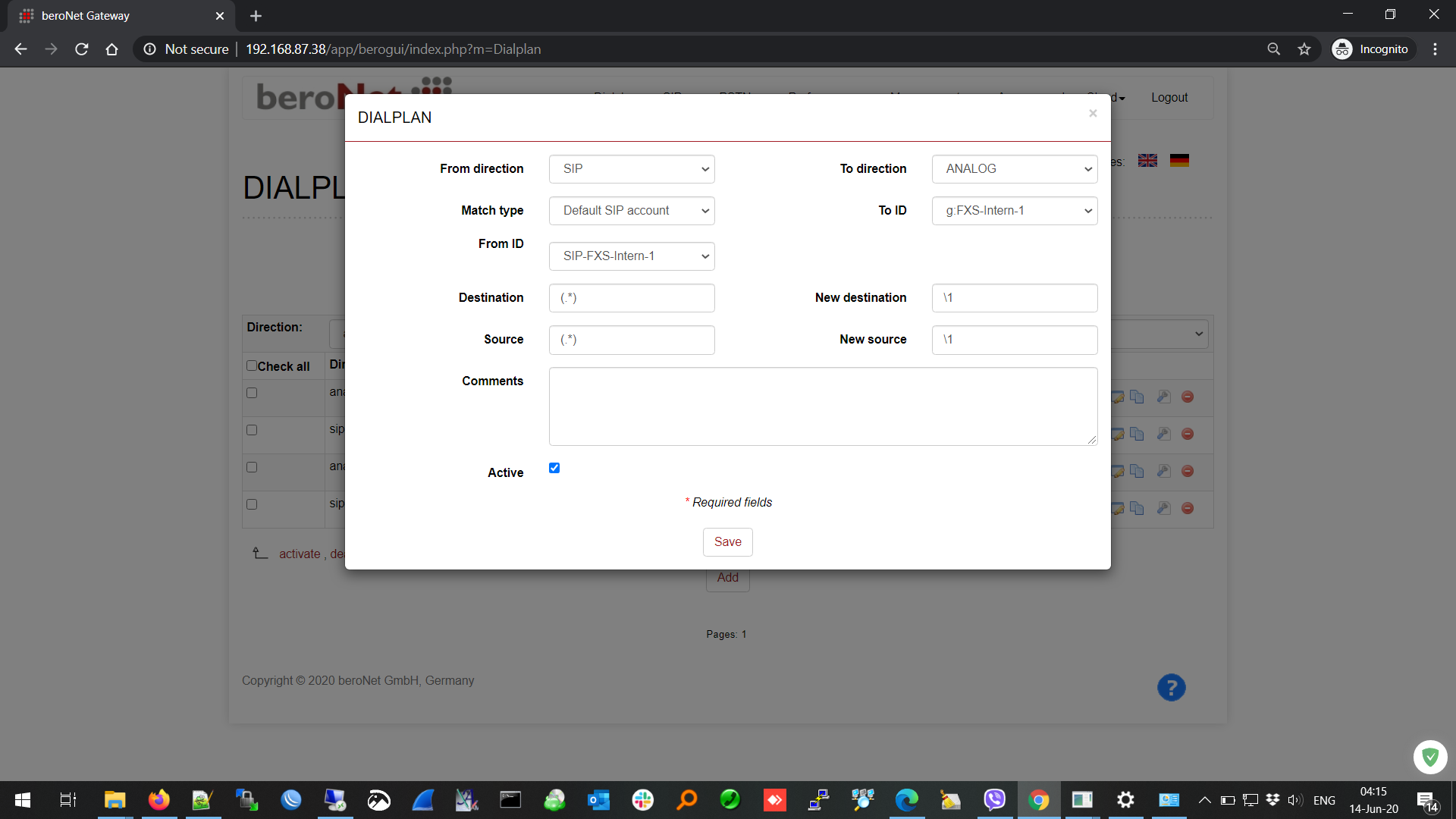

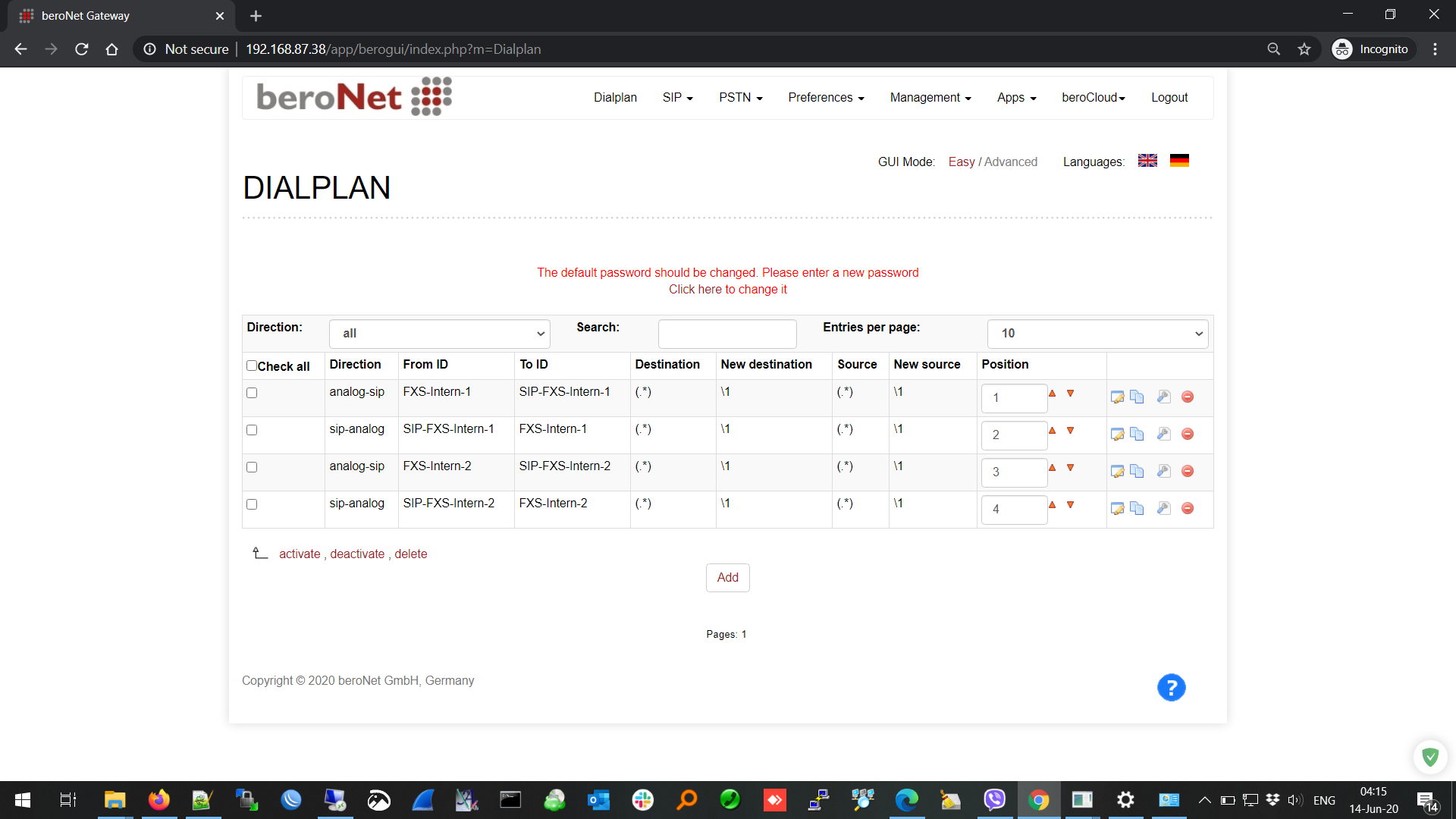

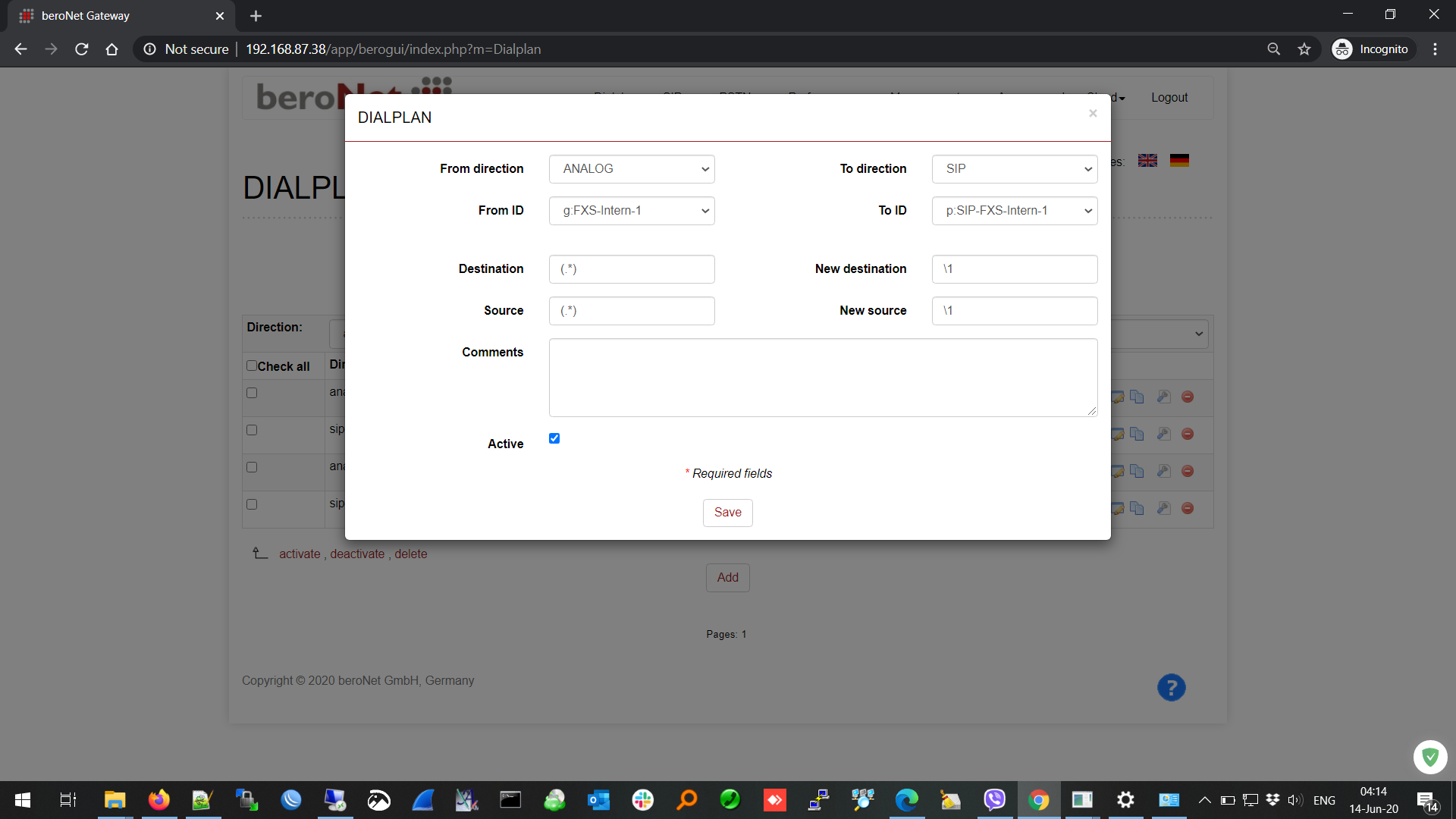

Ύστερα πατάτε save και μετά στο tab Dialplan δημιουργείτε το παρακάτω dialplans:
Αφού φτιάξετε για το πρώτο δημιουργείτε και για το δεύτερο με τον ίδιο τρόπο.
Τέλος πατήστε save και Activate και το configuration είναι
έτοιμο.

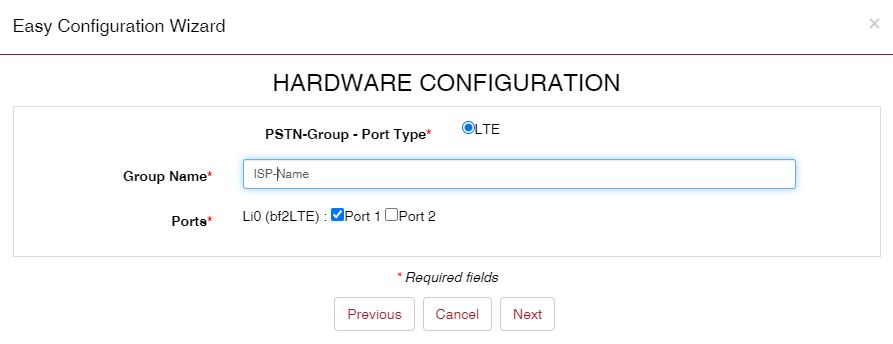

Στο παρακάτω παράδειγμα έχουμε ένα Beronet Gateway με 2LTE αλλά θα χρησιμοποιήσουμε μόνο το 1LTE
Οι συσκευές είναι στα τελευταία firmware που είναι διαθέσιμα.
Beronet (20.03-21.02.1)
UCM620x - UCM6510 (1.0.20.38 - 1.0.20.44)
UCM630x/A (1.0.5.x - 1.0.17.8)
UCM620x - UCM6510 (1.0.20.38 - 1.0.20.44)
UCM630x/A (1.0.5.x - 1.0.17.8)
Ύστερα πατήστε activate και θα υπάρξει προτροπή για επανεκκίνηση.
Μετα την επανεκκίνηση μεταβείτε στο menu Management > State ώστε να ελέγξετε οτι η κάρτα σας έχει αναγνωριστεί κανονικά και σας δείχνει το πάροχο και το signal quality. Αυτή τη διαδικασία μπορείτε να διαρκέσει μέχρι και 4-6 λεπτά ανάλογα και το σήμα που έχει ο παροχος που έχετε βάλει στο Beronet. Μπορείτε επίσης πατώντας το LI 0 restart να επανεκκίνησετε την LTE κάρτα σας σε περίπτωση κολλήματος.
Ύστερα από τον παραπάνω έλεγχο μεταβείτε στο SIP > SIP και πρχωρήστε στην παραμετροποίηση του SIP οπως και στα παραπάνω παραδείγματα χωρίς καμία αλλαγή.

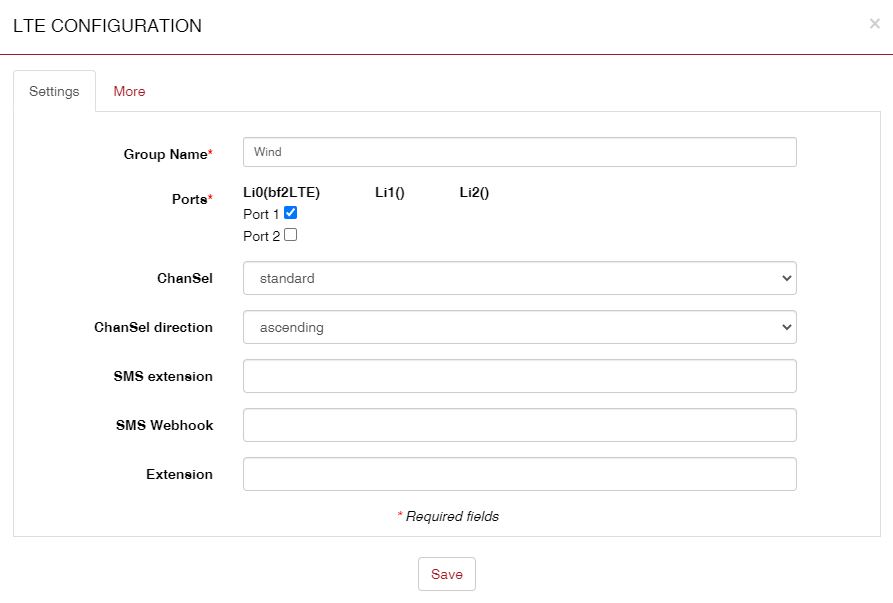

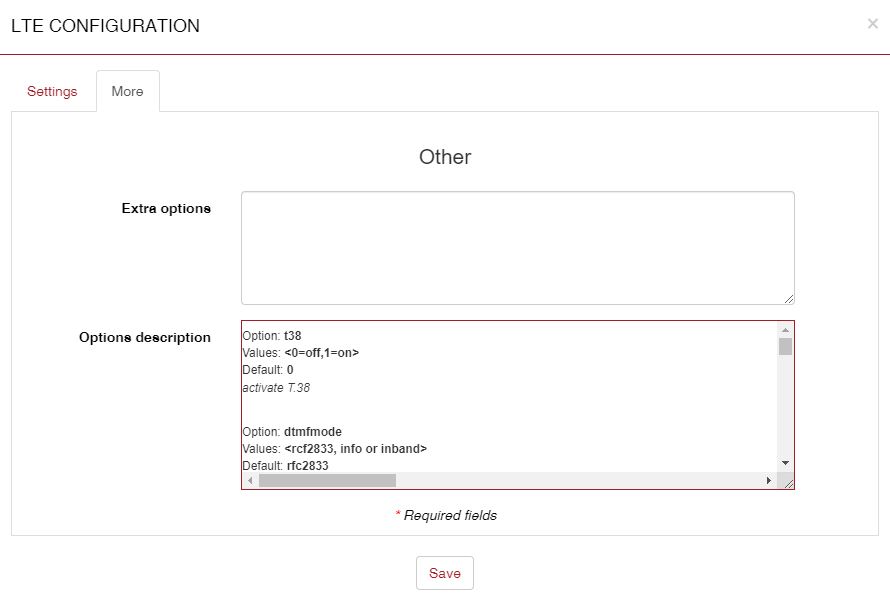

Αφού τελειώσετε με την παραμετροποίηση του SIP μεταβείτε στο menu PSTN > LTE και θα δείτε τις ρυθμίσεις για το LTE.

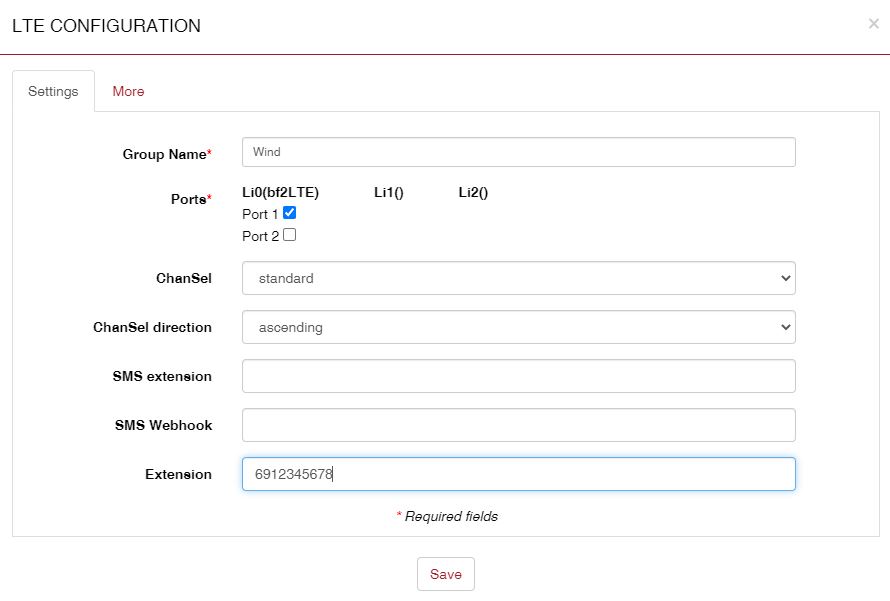

Δεν θα χρειαστεί να κάνετε καμία αλλαγή εκτός απο την παρακάτω που είναι να εισάγετε τον αριθμό της SIM κάρτας στο menu Extension οπως φαίνετε παρακάτω:
Το παραπάνω θα το κάνετε μόνο αν χρησιμοποιείτε μια κάρτα όπως και στο FXO configuration καθώς με αυτόν τον τρόπο δηλώνετε τον αριθμό της SIM και μπορεί το gateway διαχειριστεί σωστά την κλήση σας. Αν δεν κάνετε το παραπάνω βήμα οι εισερχόμενες κλήσεις δεν θα λειτουργήσουν.
Τέλος ελέγξτε το dial plan και εφόσον είναι όπως παρακάτω.
Η μόνο αλλαγή που θα χρειαστεί να κάνετε είναι για το sip-lte και να αλλάξετε το match type από From user
σε IP Address
Τέλος μπορείτε να προχωρήσετε και στην διαδικασία για την παραμετροποίηση του UCM η οποία είναι ίδια με τα παραπάνω παραδείγματα.
Σε περίπτωση που έχετε παραπάνω από μια κάρτες που σημαίνει οτι θα έχετε παραπάνω από δυο αριθμούς σε συνέχεια την ρύθμισης του Extension οπως δείξαμε παραπάνω στο PSTN > LTE θα χρειαστεί να μην βάλετε τίποτα στην επιλογή extension αντιθέτως η ρύθμιση σας θα γίνει στο Dial Plan.

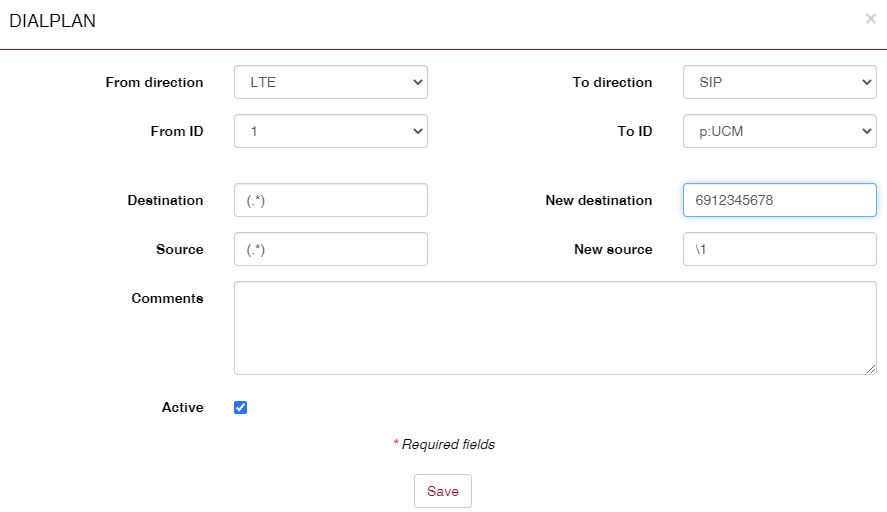

Ξεκινάτε με το τα default diaplans οπως και παραπάνω και κάνετε edit τον κανόνα lte-sip και αλλάζετε τα παρακάτω και επιλέγετε στο From ID την κάρτα 1 που έχει για παραδειγμα τον αριθμό 6912345678 και θα αλλάξετε το New Destination σε αυτή την ρύθμιση.

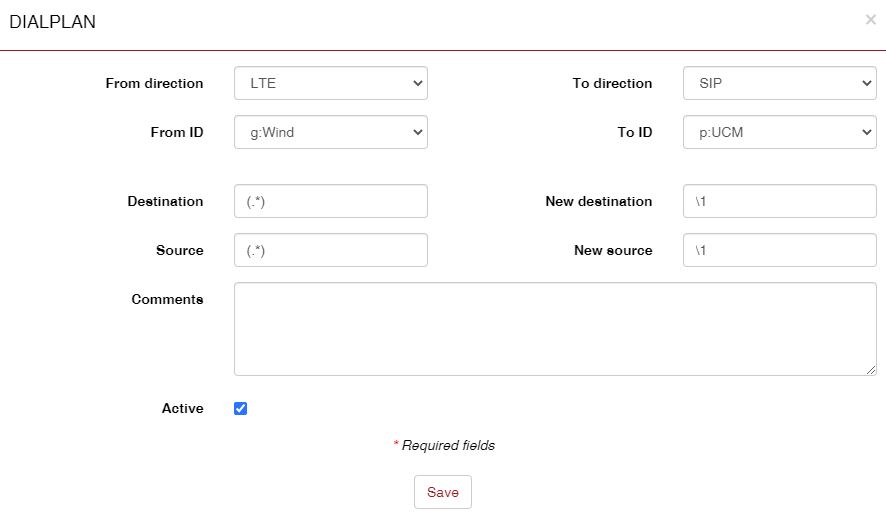

Default
Μεταβολή
πατήστε Save και μετά Activate.
Μετά κάνετε copy τον κανόνα όπως και στα άλλα παραδείγματα
και θα αλλάξετε την παραμετροποίηση όπως παρακάτω:

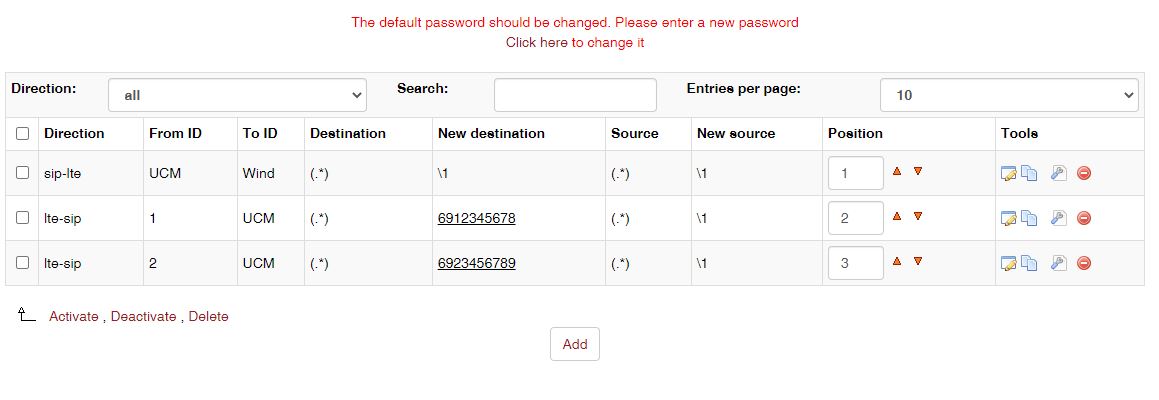

πατήστε Save και μετά Activate. και θα πρέπει να έχετε τους παρακάτω κανόνες
Τέλος εφόσον επιθυμείτε διαφορετική δρομολόγηση για τον καθένα μπορείτε στα Inbound Routes στο κέντρο σας να ορίσετε οτι οι στο ίδιο trunk οι κλήσεις για το 6912345678 θα πηγαίνουν σε ενα προορισμό και ο αριθμός 6923456789 θα πηγαίνει σε διαφορετικό προορισμό.
Εκτροπή κλήσης ( Call Forward )
Εφόσον η σύνδεση του παρόχου σας έχει γίνει μέσω gateway και η διασύνδεση με το κέντρου έχει γίνει μέσω SIP Trunk και η εκτροπή πρέπει να εκτελεστεί από το Gateway.
Πατήστε coy και modify τον κανόνα sip-isdn
και αλλάξτε τον κανόνα όπως παρακάτω:
Αυτό σημαίνει ότι ο χρήστης από το κέντρο θα καλέσει 576912345678 και το Beronet θα στείλει στην ISDN γραμμή *21*6912345678# που είναι η εντολή για την ενεργοποίηση της εκτροπής ( η εντολή *21*αριθμός# εξαρτάται από τον πάροχο , στον δικό σας μπορεί να είναι διαφορετικό, επικοινωνήστε με τον πάροχο ).
Δημιουργήστε άλλον ένα κανόνα όπως πριν με copy και modify και αλλάξτε τον όπως παρακάτω:
Αυτό σημαίνει ότι ο χρήστης από το κέντρο θα καλέσει 58 και το Beronet θα στείλει στην ISDN γραμμή #21# που είναι η εντολή για την απενεργοποίηση της εκτροπής ( η εντολή #21# εξαρτάται από τον πάροχο, στον δικό σας μπορεί να είναι διαφορετικό, επικοινωνήστε με τον πάροχο ).
Αφού αποθηκεύσετε τις αλλαγές μεταβείτε στο τηλεφωνικό σας κέντρο για την δημιουργία Outbound routes για την εκτροπή σας.
O κανόνας σας λέει _57xxxxxxxxxx το οποίο σημαίνει ότι ο χρήστης θα καλέσει 576912345678 από το κέντρο και θα στείλει αυτούσιο τον αριθμό και θα τον διαχειριστεί με τους κανόνες τους το beronet.
O κανόνας σας λέει _58!. το οποίο σημαίνει ότι ο χρήστης θα καλέσει 58 από το κέντρο και θα στείλει αυτούσιο τον αριθμό και θα τον διαχειριστεί με τους κανόνες τους το beronet.
Οπότε το dialplan σας θα πρέπει να είναι όπως παρακάτω. Σημαντική είναι η σειρά να είναι όπως φαίνετε με τα ποιό specific που είναι οι εκτροπές να είναι στις πρώτες θέσεις.
Αντίστοιχα υπάρχει η δυνατότητα να φτιάξετε επιπλέον κανόνες στο κέντρο με διαφορετικά προθέματα 59 , 60 ή οτιδήποτε άλλο θέλετε και να τα δρομολογήσετε διαφορετικά από το beronet για να κάνετε εκτροπή σε ένα MSN φτιάχνωντας βέβαια και τους αντίστοιχουν κανόνες και στο UCM.
***ΣΗΜΑΝΤΙΚΟ***
Έχει παρατηρηθεί στα τελευταία firmware του beronet και για χρήστες που επιθυμούν να χρησιμοποιούν περισσότερούς από έναν αριθμούς να πρέπει στo Menu > PSTN > ISDN BRI > Edit > more να χρειαστεί να αλλάξετε εκτός από το dad (Callee ID) σε new destination να χρειάζετε να βάλετε και το oad (Caller ID) σε new source αντι για new source auto. Αυτό μπορεί να ισχύει και για άλλα beronet μοντέλα ανάλογα το Interface ( FXO,LTE κτλ. )
Troubleshooting
Πολύ σημαντικά εργαλεία για το troubleshooting είναι από την
πλευρά του Beronet είναι το Dialplan Debug ( Management > Dialplan Debug )
που βοηθά να βλέπουμε κατευθείαν ποιοι αριθμοί καλούνται ή μας καλούν ώστε να ελέγχουμε
αν γίνονται match οι κανόνες που έχουν δημιουργηθεί ή αν αποστέλλονται λάθος οι
αριθμοί. Τέλος από την μεριά του Beronet ξανά υπάρχει κα η επιλογή Full Trace (
Management > Full Trace ) όπου επιλέγετε advanced και ύστερα Start για να
ξεκινήσει να γίνεται καταγραφή του traffic και στο δικτυακό interface αλλά και
στα αναλογικά/isdn/e1/t1 interfaces του Beronet.
Τι σημαίνουν τα διαφορετικά χρώματα Activate:
→ Πλήρης επανεκκίνηση
→ Επανεκκίνηση των interfaces και πέφτουν οι κλήσεις (PSTN Settings)
→ Εφαρμόζετε άμεσα χωρίς να πέφτουν κλήσεις (SIP, Dialplan και Cloud Settings)
Τέλος από την μεριά το UCM στο menu Maintenance > Network
Troubleshooting > Ethernet Capture μπορείτε να εκκινήσετε trace ώστε να αν
έρχονται σωστά οι αριθμοί από το SIP Trunk ώστε να κάνετε το match από τους
κανόνες ή οποιοδήποτε άλλο ζήτημα μπορεί να εμφανιστεί.
Παραμένουμε στη διάθεσή σας για οποιαδήποτε βοήθεια ή
διευκρίνηση.
Troubleshooting από την μεριά του παρόχου
Αν χρησιμοποιείτε OXYGEN Router και έχετε ISDN και PSTN στο router και δεν έχετε εισερχόμενες στο Beronet , επιβεβαιώστε ότι οι FXO είναι σε parallel και όχι σε linear.
Troubleshooting ζητημάτων ποιότητας / ύπαρξης θορύβου στη γραμμή
Αν διαπιστώσετε θόρυβο στη γραμμή κατά τη διάρκεια των κλήσεων, στη διαδρομή PSTN >> Hardware αλλάξτε την τιμή του Synchronization Port σε Crystal και αποθηκεύστε τις αλλαγές σας.
Related Articles
Vodafone Trunk με UCM
Για να ενεργοποιήσετε το trunk της Vodafone η ίδια η Vodafone θα σας δώσει από την πόρτα 4 του router ένα καλώδιο δικτύου και θα σας ζητήσουν να βάλετε άλλο subnet στο κέντρο σας. Εσείς θα γυρίσετε το UCM σας σε DUAL/Route και ανάλογα το subnet που ...Παραμετροποίηση LDAP σε Grandstream SIP Phones
Παρακάτω είναι η παραμετροποίηση που πρέπει να κάνετε στις συσκευές σας για να μπορείτε να τραβήξετε τα αποτελέσματα μιας LDAP αναζήτησης όταν έρχεται μια κλήση. UCM620x / UCM6510 Για παράδειγμα, εάν δημιουργήσετε μία επαφή σύμφωνα με το παρακάτω ...Παραμετροποίηση SIP Trunk OTE σε UCM630X/A
Παρακάτω είναι οι ρυθμίσεις για την παραμετροποίηση του SIP Trunk του OTE: UCM630x/A SIP Trunk Basic Settings: Host Name: ims.otenet.gr Transport: UDP Keep Original CID: Yes From Domain: ims.otenet.gr Trunk Registration Number: +302ΧΧΧΧΧΧΧΧΧ ...Παραμετροποίηση SIP Trunk Supervoice σε UCM630x/A
Παρακάτω τα απαραίτητα βήματα για την παραμετροποίηση σε UCM630x/A 1) Αναβάθμιση Firmware Πριν προχωρήσετε στην αναβάθμιση του firmware παρακαλούμε προχωρήστε πάντα σε πλήρες backup του κέντρου σας σε USB/SD Card. Οδηγίες στο παρακάτω link. Το backup ...Παραμετροποίηση SIP Trunk Supervoice σε UCM620x/UCM6510
Παρακάτω τα απαραίτητα βήματα για την παραμετροποίηση σε UCM620x - UCM6510 1) Αναβάθμιση Firmware Πριν προχωρήσετε στην αναβάθμιση του firmware παρακαλούμε προχωρήστε πάντα σε πλήρες backup του κέντρου σας σε USB/SD Card. Οδηγίες στο παρακάτω link. ...
